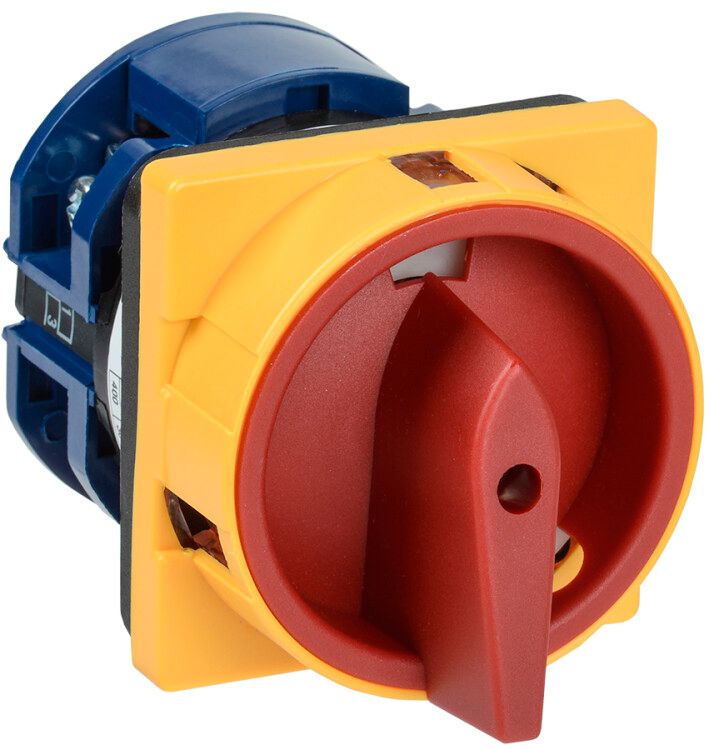

Переключатель кулачковый ПКП25-12/У 25А на 2 полож. откл.-вкл. 400В IEK BCS22-025-1

Переключатель кулачковый ПКП25-12/У 25А 2-полюсный 400В отключающе-включающий от бренда IEK предназначен для безопасного отключения и переключения электрических цепей в промышленном оборудовании. Этот модельный ряд используется там, где требуется надёжная ручная коммуникация без автоматизации.

Назначение и область применения

Переключатель кулачковый ПКП25-12/У 25А 2-полюсный 400В применяется как главный или сервисный выключатель в цепях переменного тока до 400 В. Он обеспечивает физическое отключение питания для обслуживания оборудования, ремонта или аварийной остановки. Подходит для управления двигателями, системами сигнализации, контрольными цепями и измерительными контурами. Часто устанавливается на станках, конвейерах, насосных станциях и других устройствах с ручным управлением.

Технические характеристики

• Номинальный ток: 25 А - способен работать длительно с нагрузкой до этого значения;
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 380–400 В AC;
• Количество полюсов: 2 - переключает два провода (например, L1 и L2);
• Число положений: 2 - имеет режимы “Вкл.” и “Выкл.”;
• Нейтральное положение: да - позволяет зафиксировать ручку в среднем положении, исключая случайное включение;
• Тип тока: переменный (AC) - не постоянный ток;
• Степень защиты IP20 - защищён от доступа пальцами, но не от пыли и воды;
• Способ монтажа: на монтажную плату - устанавливается в щите через отверстие 48×48 мм;
• Максимальное сечение кабеля: 6 мм2 - допускаются медные жилы до этой площади;
• Срок службы: 10 лет - расчётный срок работы при нормальных условиях;
• Климатическое исполнение УХЛ4 - работает при температуре от −40C до +40C, в помещениях с повышенной влажностью;
• Количество контактов: 0 - не содержит внутренних контактных пар, все соединения выполняются внешними проводами;
• Управление: поворотная ручка - оператор вручную переводит рычаг между положениями.

Совместимость и монтаж

Переключатель кулачковый ПКП25-12/У 25А 2-полюсный 400В совместим с любыми шкафами и панелями, имеющими прямоугольное отверстие 48×48 мм. Монтаж осуществляется путём вставки корпуса в отверстие и фиксации зажимными лапками сзади. Для подключения используйте кабель сечением до 6 мм2 - более толстые жилы не войдут в клеммы. Обязательно отключите питание перед заменой или установкой. Недоступность клемм после монтажа делает проверку целостности цепи сложнее - рекомендуется использовать тестеры до сборки.

Безопасность и стандарты

Переключатель кулачковый ПКП25-12/У 25А 2-полюсный 400В соответствует ГОСТ Р 5003.03 и прошёл обязательную сертификацию (РОСС CN.МЕ.95.B27365). Это гарантирует соответствие требованиям безопасности для промышленного оборудования. Отличительная черта - наличие нейтрального положения, предотвращающее самопроизвольное включение. Однако IP20 не обеспечивает защиту от пыли и влаги - применение вне закрытых щитов запрещено.

Преимущества

• Механическая надёжность - нет электроники, что снижает риск отказа;
• Ясная визуальная индикация состояния - положение ручки сразу показывает, включен ли прибор;
• Простота обслуживания - можно легко заменить без специнструментов;
• Нейтральное положение - минимизирует человеческий фактор при работе;
• Совместимость с типичными щитами - стандартный размер 48×48 мм встречается во многих моделях.

Ограничения применения

• Не подходит для частого включения/выключения - не рассчитан на интенсивную коммутацию (не является контактором);
• Запрещена установка в открытых местах - степень защиты IP20 не защищает от влаги, пыли и ударов;
• Не работает с постоянным током - только переменный ток до 400 В;
• Не имеет встроенных контактов - необходимо правильно подсоединить провода снаружи;
• Не поддерживает дистанционное управление - только ручной режим.

Примеры использования

• Главная кнопка отключения питания на металлообрабатывающем станке;
• Сервисный выключатель для быстрого отключения группы насосов при плановом ТО;
• Переключение между основным и резервным источником в малых системах освещения;
• Отключение цепей управления в системах автоматики перед ремонтными работами.

Практические советы

• Выбирая переключатель кулачковый ПКП25-12/У 25А 2-полюсный 400В, убедитесь, что ваш щит имеет точный размер отверстия 48×48 мм - меньшие или большие не подходят;
• При подключении используйте наконечники типа НШВИ для многожильных проводов - так надёжнее будет контакт;
• Обозначьте положения ручки этикетками (“ВКЛ”, “ВЫКЛ”) - особенно важно в командных рабочих зонах;
• Не используйте этот переключатель вместо автомата - он не обладает функцией защиты от КЗ или перегрузки;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать нагрев при высоких токах.
