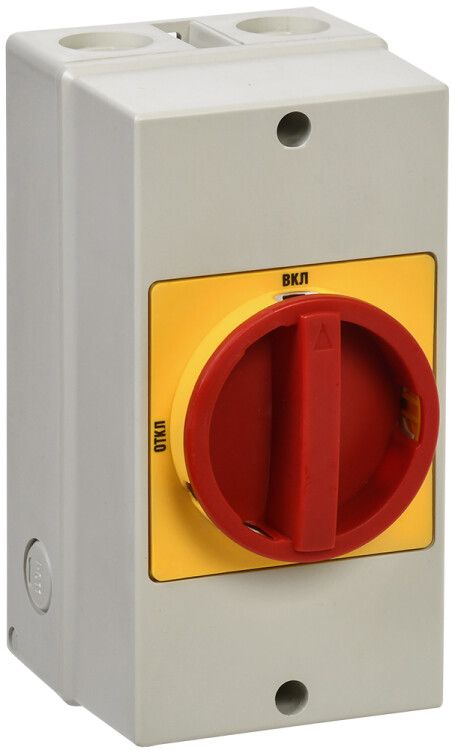

Переключатель кулачковый ПКП32-13 /К 32А "откл-вкл" 3Р/400В IP54 | BCS33-032-1 IEK

Переключатель кулачковый ПКП32-13/К 32А на 2 положения 0-I 3Р 400В IP54 от бренда IEK предназначен для безопасной коммутации трёхфазных цепей переменного тока в распределительных щитах. Это надёжный механический выключатель без собственного энергопотребления, который используется как главный или сервисный переключатель в промышленном оборудовании.

Назначение и область применения

Переключатель кулачковый ПКП32-13/К применяется для ручного отключения и перевода электрических цепей между двумя состояниями: «Выкл» (0) и «Вкл» (I). Он служит главным выключателем для питания оборудования или как сервисный - для проведения техобслуживания, ремонта или проверки. Подходит для управления двигателями, системами автоматизации, контрольными и сигнальными цепями. Устанавливается в распределительных щитах на объектах с умеренным климатом.

Технические характеристики

• Номинальный ток: 32 А - способен длительно проводить нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях с напряжением до 400 В переменного тока;
• Количество полюсов: 3 - одновременно размыкает все три фазы;
• Число положений: 2 (0–I) - два четко зафиксированных рабочих состояния, включает нейтральное положение «0»;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон;
• Максимальное сечение кабеля: 6 мм2 - позволяет подключать медные жилы до этой площади;
• Срок службы: 10 лет - гарантирует долгую работоспособность при правильной эксплуатации;
• Климатическое исполнение: УХЛ4 - допущен к применению в помещениях с температурой от −40C до +40C и повышенной влажностью;
• Тип элемента управления: поворотная ручка - обеспечивает наглядную визуальную индикацию текущего положения;
• Конструкция: наружный монтаж - корпус выступает за поверхность шкафа, что удобно для операторского доступа.

Совместимость и монтаж

Переключатель кулачковый ПКП32-13/К монтируется на монтажную плату внутри распределительного щита. Для установки требуется отверстие подходящего размера - обычно совпадает с габаритами корпуса устройства. Клеммы рассчитаны на зажим кабелей сечением до 6 мм2. Монтаж выполняется болтовым креплением через отверстия в корпусе. Обязательно соблюдать порядок подключения фаз: L1, L2, L3 должны соответствовать маркировке на контактах. Напряжение сети не должно превышать 400 В AC. Перед первым включением проверьте целостность изоляции и плотность затяжки кабельных зажимов.

Безопасность и стандарты

Переключатель кулачковый ПКП32-13/К соответствует требованиям ГОСТ Р 5003.03, регламентирующим безопасность коммутационных аппаратов. Прошёл сертификационные испытания и имеет действующий сертификат соответствия РОСС CN.МЕ.95.B27365. Конструкция исключает самопроизвольное переключение благодаря механической фиксации ручки в каждом положении. Отключение в режиме «0» создаёт видимый разрыв цепи - необходимое условие для выполнения норм безопасности при обслуживании.

Преимущества

• Механическая надёжность - нет электроники, не боится помех, скачков напряжения и высоких токов;
• Ясная индикация положения - поворотная ручка сразу показывает, включен ли прибор;
• Защита IP54 - подходит для помещений с пылью, влагой, где обычные выключатели выходят из строя;
• Поддержка нейтрального положения - позволяет полностью отключить оборудование перед ремонтными работами;
• Совместимость с типовыми щитами - легко заменяет аналоги других производителей с такими же параметрами.

Ограничения применения

• Не предназначен для частых включений/выключений - не является аппаратурой для автономного управления, только для ручного воздействия;
• Запрещено использовать в цепях постоянного тока - работает только с переменным током до 400 В;
• Не рекомендован для открытых площадок без защиты от осадков - хотя IP54 защищает от брызг, он не герметичен;
• Не подходит для автоматических систем - требует ручного действия оператора;
• Максимальное сечение кабеля - 6 мм2; более толстые провода не войдут в клеммы.

Примеры использования

• Главная кнопка отключения трёхфазного станка перед плановым ТО;
• Сервисный выключатель на пульте управления конвейерной линией;
• Переключение между основным и резервным источником питания в малых распределительных щитах;
• Отключение цепей управления насосов, компрессоров, вентиляторов для безопасного доступа к контактам.

Практические советы

• Выбирая переключатель кулачковый ПКП32-13/К, убедитесь, что ваша нагрузка не превышает 32 А - лучше иметь запас в 10–20 %;
• При монтаже используйте кабель с медными жилами - алюминий плохо сочетается с клеммами данного типа;
• Проверяйте состояние контактов каждые 6–12 месяцев, особенно при работе в условиях пыли или влажности;
• Не закручивайте кабельные зажимы слишком сильно - можно повредить пластиковую часть клеммника;
• Обозначьте положения «0» и «I» этикетками - это снижает риск ошибок при экстренных ситуациях.
