Переключатель нагрузки OptiSwitch DI-C1-100-3P | 275549 КЭАЗ

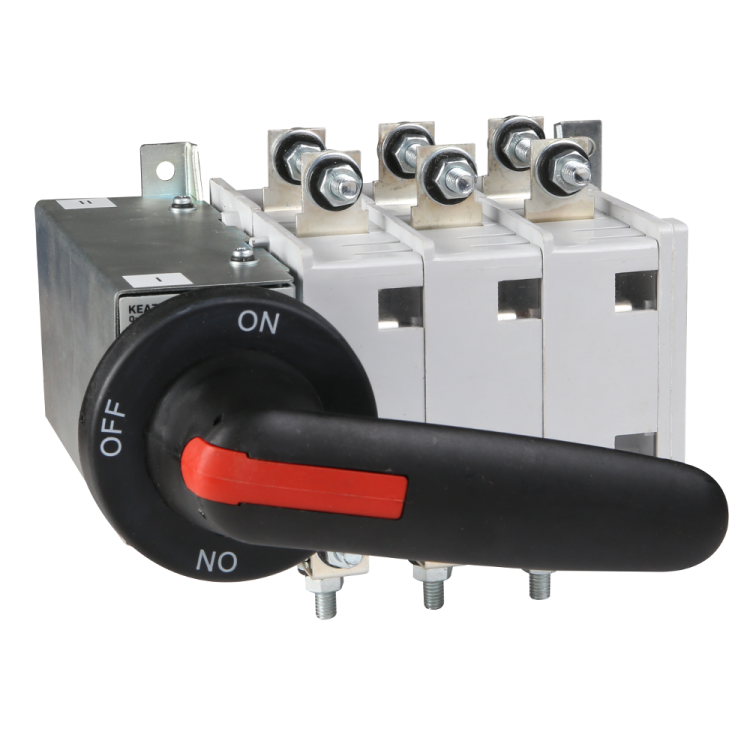

Переключатель нагрузки OptiSwitch DI-C1-100-3P от КЭАЗ - это реверсивный коммутационный аппарат с ручным управлением, предназначенный для безопасного отключения и переключения трёхфазных электрических цепей до 100 А. Устройство собрано в защищённом корпусе IP54, что делает его подходящим для установки в условиях производства, где есть пыль и влага. Артикул 275549 соответствует модели из серии OptiSwitch DI, которая используется в промышленных системах управления.

Назначение и область применения

Perеключатель нагрузки OptiSwitch DI-C1-100-3P предназначен для ручного включения, выключения и переключения направления тока в трёхфазных сетях переменного напряжения до 690 В. Он применяется там, где требуется физическое отключение цепи без автоматической защиты - например, перед обслуживанием оборудования или при изменении режима работы.

• Используется в качестве разъединителя перед ремонтными работами на двигателях, насосах, вентиляторах.
• Подходит для реверса двигателей в конвейерных линиях, станках с ЧПУ, подъёмниках.
• Не заменяет автоматический выключатель - не обеспечивает защиту от перегрузок и коротких замыканий.

Технические характеристики

• Номинальный ток: 100 А - способен долговременно проводить ток этой величины без перегрева.
• Число полюсов: 3 - коммутирует все три фазы одновременно.
• Напряжение: до 690 В - работает в промышленных сетях высокого напряжения.
• Мощность при AC-3 (400 В): 40 кВт - рассчитан на запуск и остановку асинхронных двигателей такой мощности.
• Привод: ручной - операция выполняется вручную через поворотную рукоятку.
• Тип управления: ручка-переключатель - имеет чёткую фиксацию положений «вкл», «выкл», «реверс».
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и брызг воды с любого направления.
• Присоединение: болтовое - провода крепятся гайками на клеммах, требуют затяжки моментом, указанным в инструкции.
• Способ монтажа: на монтажную плату - устанавливается на металлический щит или раму с помощью крепёжных отверстий.
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и повышенной влажностью.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или блокировку по состоянию переключателя.

Совместимость и монтаж

OptiSwitch DI-C1-100-3P совместим с любыми монтажными платами, имеющими отверстия под крепление устройства. Размеры и расположение крепёжных отверстий соответствуют стандартному шагу для устройств серии OptiSwitch DI. Для правильного монтажа необходимо:

• Закрепить переключатель на жесткой поверхности, исключающей вибрацию.
• Обеспечить доступ к рукоятке для удобного управления - минимальный зазор вокруг 50 мм.
• Использовать медные провода сечением 16–35 мм2 для подключения к клеммам.
• Затягивать болты клемм усилием 8–10 Нм - недостаточная затяжка вызывает нагрев, избыточная - повреждает контакт.

Безопасность и стандарты

Переключатель нагрузки OptiSwitch DI-C1-100-3P соответствует требованиям ГОСТ Р МЭК 60947-3 и международному стандарту IEC 60947-3. Обладает механической износостойкостью до 10 000 циклов включения-отключения. Конструкция предотвращает случайное включение при открытой крышке - механизм блокируется в положении “выключено” при демонтированной рукоятке.

Преимущества

• Цельнолитой корпус из термостойкого пластика - устойчив к химическим воздействиям и механическим повреждениям.
• Яркая цветовая маркировка положений рукоятки (“ON”, “OFF”, “REV”) - снижает риск ошибки при работе.
• Отсутствие вспомогательных контактов упрощает конструкцию и увеличивает надёжность в грязных средах.
• Готовый к установке модуль - всё необходимое (рукоятка, шток, клеммы) уже установлено и протестировано на заводе.

Ограничения применения

• Не предназначен для частого включения-отключения под нагрузкой - рекомендовано не более 10–15 циклов в час.
• Не обеспечивает защиту от перегрузки или КЗ - обязательно использовать в паре с автоматическим выключателем или предохранителем.
• Не подходит для установки вне помещений или в местах с постоянным попаданием воды - IP54 не гарантирует защиту от струй или погружения.
• Нет возможности удалённого управления - только ручной привод; не поддерживает автономные системы контроля.

Примеры использования

• На станке с ЧПУ: переключение направления вращения шпинделя после остановки.
• На конвейере: отключение питания перед техобслуживанием и последующее включение в другом направлении.
• В системе вентиляции: ручное переключение между основным и резервным вентилятором.
• В распределительном щите: разъединитель для изоляции участка сети при ремонте.

Практические советы

• Выбирая переключатель, проверьте посадочные размеры вашей монтажной плиты - OptiSwitch DI-C1-100-3P требует свободного места 100×100 мм.
• Если нужна сигнализация состояния (например, “включен”), используйте внешний микровыключатель или датчик положения.
• При использовании в холодных условиях (ближе к минусовой границе UHL3) убедитесь, что рукоятка легко перемещается - возможна потеря эластичности пластиков.
• Артикул 275549 - единственный номер для заказа этого конкретного исполнения. Не путайте с другими моделями OptiSwitch DI, даже если они имеют похожие названия.
• После монтажа проведите тестовое включение без нагрузки - проверьте плавность хода рукоятки и отсутствие заеданий.
