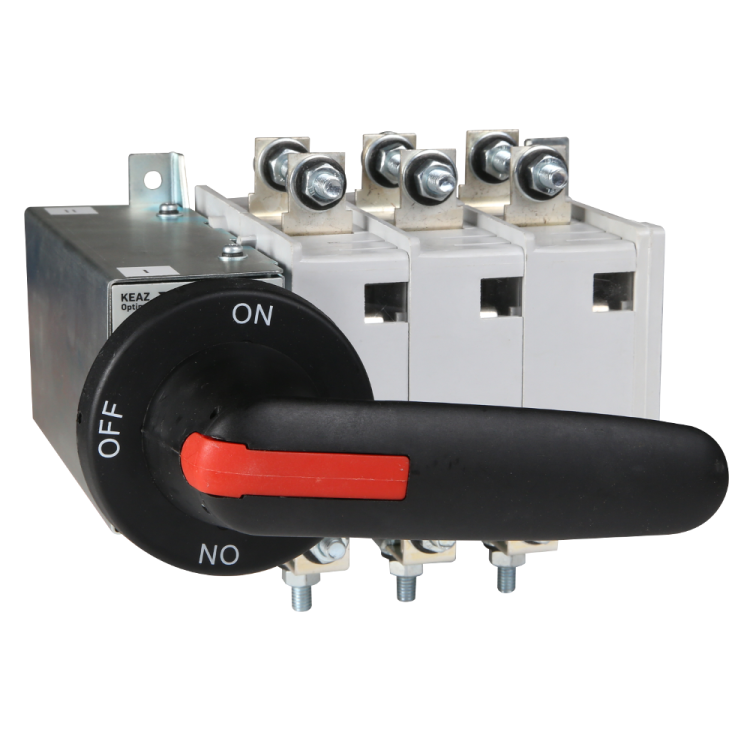

Переключатель нагрузки OptiSwitch DI-C1-125-3P КЭАЗ 275550

Переключатель нагрузки OptiSwitch DI-C1-125-3P от КЭАЗ - это надёжный трёхполюсный реверсивный выключатель для коммутации нагрузки до 125 А в промышленных сетях переменного тока напряжением до 690 В. Устройство предназначено для частых операций включения и отключения, особенно там, где требуется изменение направления вращения двигателя. Артикул 275550 соответствует серийному решению OptiSwitch DI, созданному для жёстких условий эксплуатации.

Назначение и область применения

OptiSwitch DI-C1-125-3P используется для безопасного отключения и включения электродвигателей и других нагрузок в промышленных системах. Подходит для работы в условиях, требующих реверса - например, на конвейерах, насосах, вентиляторах и станках с ЧПУ. Благодаря ручному управлению и защищённой конструкции, устройство применяют там, где автоматизация не обязательна, но важна надёжность и простота обслуживания.

Технические характеристики

• Номинальный ток: 125 А - способен долговременно проводить такую нагрузку без перегрева;
• Число полюсов: 3 - контролирует все три фазы сети одновременно;
• Напряжение: до 690 В - работает в высоковольтных сетях, включая промышленные системы 400–690 В;
• Мощность при AC-3 (400 В): 50 кВт - рассчитан на запуск и остановку двигателей такой мощности;
• Привод: ручной - управление осуществляется через поворотную рукоятку;
• Тип управления: ручка-переключатель - обеспечивает чёткую фиксацию положений “Вкл”, “Выкл”, “Реверс”;
• Защита: IP54 - устойчив к пыли и брызгам воды из любого направления;
• Присоединение: болтовое - провода закрепляются гайками на клеммах;
• Монтаж: на монтажную плату - устанавливается на металлический щит или раму;
• Исполнение: УХЛ3 - допускается использование в помещениях с умеренным климатом и повышенной влажностью;
• Комплектация: встроен в корпус, с рукояткой и штоком - всё необходимое есть в комплекте;
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации или удаленного контроля состояния.

Совместимость и монтаж

OptiSwitch DI-C1-125-3P монтируется на стандартную монтажную плиту толщиной до 8 мм. Для установки нужны два отверстия под крепёжные болты - они совпадают с типовым шагом для устройств серии OptiSwitch DI. Соединение с проводниками выполняется болтовым зажимом - рекомендуется использовать медные жилы сечением до 50 мм2. Напряжение питания должно соответствовать классу 690 В. Поскольку устройство не имеет вспомогательных контактов, для управления цепями сигнализации потребуется внешний контактный модуль или реле.

Безопасность и стандарты

Perеключатель соответствует требованиям ГОСТ Р МЭК 60947-3 и международным нормам для аппаратов коммутационных. Конструкция исключает случайное включение благодаря механической блокировке между положениями “Вкл” и “Реверс”. Защита IP54 снижает риск поражения током при попадании брызг или пыли. Устройство не предназначен для аварийного отключения - для этого используются устройства с функцией защиты от перегрузки и короткого замыкания.

Преимущества

• Жесткая конструкция корпуса обеспечивает долгий срок службы даже при частых переключениях;
• Реверсивный механизм позволяет менять направление вращения двигателя без внешних контакторов;
• Закрытый корпус с IP54 снижает потребность в регулярном обслуживании;
• Комплексная сборка - всё готово к установке: рукоятка, шток и клеммы уже установлены;
• Совместимость с другими изделиями серии OptiSwitch DI упрощает стандартизацию щита.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно используйте предохранители или автоматические выключатели в цепи;
• Отсутствие вспомогательных контактов не позволяет интегрировать сигнал состояния в систему управления;
• Не следует применять в средах с постоянным воздействием струй воды, химических паров или взрывоопасными газами - IP54 недостаточен;
• Работает только вручную - не подходит для автоматизированных систем без внешнего управления;
• Климатическое исполнение УХЛ3 ограничивает использование в экстремально холодных (-40C) или очень жарких (>+40C) условиях вне помещений.

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад;
• Циркулярная пила с ручным выбором направления реза;
• Насосная станция с резервным режимом;
• Оборудование на заводе, где требуется быстрое ручное переключение без PLC;
• Щитовые распределительные пункты с ограниченным бюджетом на автоматизацию.

Практические советы

• При монтаже проверьте, чтобы болтовые клеммы были затянуты моментом 1,5–2,0 Нм - слабый контакт вызывает нагрев, слишком сильный - повредит резьбу;
• Используйте термостойкие провода с изоляцией 750 В - даже при рабочем напряжении 400 В запас прочности обязателен;
• Если нужна сигнализация состояния (“включен/выключен”), установите рядом миниатюрный индикатор или внешнее реле;
• Не забывайте про блокировку: перед переключением в режим “Реверс” всегда выключайте устройство полностью - это продлит срок службы механизма;
• Проверяйте соответствие посадочных отверстий на вашей монтажной плате - OptiSwitch DI-C1-125-3P имеет стандартный крепёж серии КЭАЗ.
