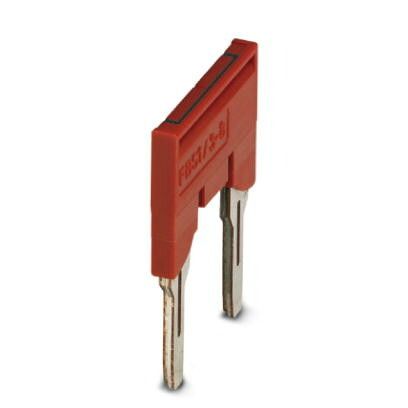

Перемычка FBS 1/3-8 | 3032363 Phoenix Contact

Перемычка FBS 1/3-8 от Phoenix Contact - это надёжный элемент для соединения фаз в распределительной коробке или на DIN-рейке, обеспечивающий передачу тока между соседними автоматическими выключателями или УЗО без необходимости прокладки проводов. Артикул 3032363 предназначен для компактного и безопасного монтажа в устройствах серии FBS.

Назначение и область применения

Перемычка FBS 1/3-8 используется для электрического соединения нескольких модульных устройств - например, автоматических выключателей, УЗО или дифференциальных автоматов - установленных рядом друг с другом на DIN-рейке. Она заменяет внешние провода, уменьшая количество соединений и повышая надёжность цепи. Применяется в щитах управления, жилых и промышленных распределительных устройствах.

Технические характеристики

• Тип: перемычка для модульных аппаратов
• Номинальный ток: до 40 А (по стандарту FBS)
• Рабочее напряжение: до 500 В переменного тока
• Количество контактов: 3
• Шаг установки: 17,5 мм (соответствует стандартному шагу модульных устройств)
• Материал контактов: медный сплав с серебряным покрытием
• Изоляция: самозатухающий термопластик (UL94 V-0)

Совместимость и монтаж

Перемычка FBS 1/3-8 совместима исключительно с модульными устройствами серии FBS от Phoenix Contact. Монтируется путём вставки в контактные гнёзда трёх последовательно расположенных автоматов. Для правильного подключения необходимо соблюдать порядок фаз: первое гнездо - вход, третье - выход. Перед установкой убедитесь, что питание отключено. Нельзя использовать с устройствами других производителей или другими сериями, даже при одинаковом шаге - форма и глубина контактов отличаются.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-1 и EN 60947-1
• Защита от случайного прикосновения: изолированные корпуса и защищённые контакты
• Устойчивость к перегреву: материал изоляции соответствует классу нагревостойкости UL94 V-0

Преимущества

• Устраняет необходимость вручную прокладывать перемычки из провода - снижает риск ошибок при сборке
• Обеспечивает более плотный и надёжный контакт, чем многожильный провод
• Экономит место внутри шита благодаря компактной форме
• Цветовая маркировка контактов позволяет легко определить фазы

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток до 500 В
• Не подходит для устройств с шагом больше 17,5 мм или с другой конструкцией клемм
• Не рекомендуется применять в условиях повышенной вибрации без дополнительной фиксации
• Не допускается использование в качестве основного коммутирующего элемента - только для пассивного соединения

Примеры использования

• Соединение трёх однофазных автоматов в групповой щиток квартиры
• Формирование группы УЗО в промышленном распределительном щите
• Подключение нескольких дифференциальных автоматов в одном ряду

Практические советы

• Выбирайте перемычку FBS 1/3-8 только для устройств серии FBS - другие модели, даже от Phoenix Contact, могут иметь отличающуюся форму клемм
• Проверьте соответствие количества полюсов: 1/3-8 означает три контакта с шагом 8 мм между крайними точками - убедитесь, что ваши автоматы имеют нужное число мест для вставки
• При замене старой перемычки используйте плоскую отвертку - не применяйте силу, чтобы не повредить клеммы
• Для больших нагрузок проверяйте температуру контактов через несколько часов после включения - перегрев указывает на плохой контакт или завышенную нагрузку
