Перемычка винтовая 3 полюса OptiClip СА629 для клемм CTS-95/120 - 289815 КЭАЗ

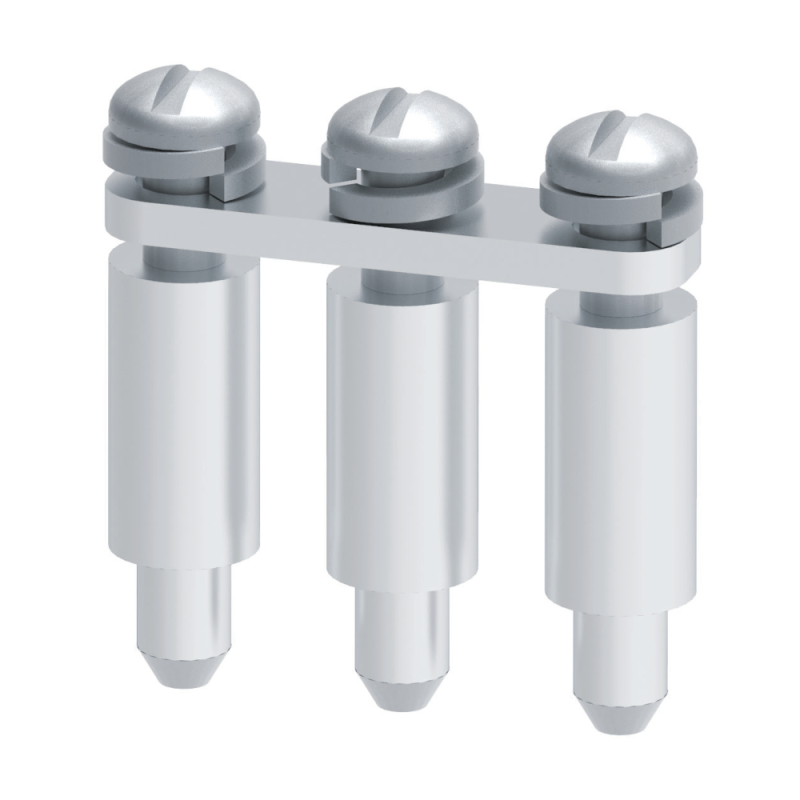

Перемычка винтовая 3 полюса OptiClip СА629/3 КЭАЗ - это готовый комбинированный соединитель для надёжного электрического соединения трёх клемм винтового типа OptiClip CTS-95/120. Применяется в распределительных щитах, силовых цепях и системах автоматизации, где требуется высокий ток и устойчивость к вибрациям.

Назначение и область применения

Перемычка винтовая 3 полюса OptiClip СА629/3 КЭАЗ предназначена для создания последовательного электрического соединения между тремя соседними винтовыми клеммами типа OptiClip CTS-95/120. Она исключает необходимость прокладывать отдельные провода между клеммами, снижает риск ошибок при монтаже и повышает надёжность контакта. Подходит для установки в силовые щиты, частотные преобразователи, пускатели, автоматы и другие устройства с винтовыми зажимами на ток до 269 А.

Технические характеристики

• Тип изделия: винтовая перемычка
• Количество полюсов: 3
• Номинальный ток: 269 А
• Способ монтажа: винтовой - фиксируется через встроенные винты в отверстия клемм
• Модель/исполнение: комбинированный соединитель (готовое изделие)
• Размер модуля: 0 мм - не занимает место по ширине, не требует выступа за пределы DIN-рейки

Совместимость и монтаж

Перемычка винтовая 3 полюса OptiClip СА629/3 КЭАЗ совместима **только** с клеммами OptiClip CTS-95/120. Установка выполняется просто: каждый из трёх винтов перемычки вставляется в центральное отверстие соответствующей клеммы и затягивается гаечным ключом до момента плотного контакта. Нет необходимости в подготовке проводов - перемычка уже содержит все токоведущие элементы. Монтировать можно только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для компонентов распределительных устройств. Произведено на заводе КЭАЗ, который применяет системы управления качеством, соответствующие ISO 9001. Конструкция обеспечивает термическую стабильность при длительной нагрузке до 269 А. Отсутствие открытых токоведущих частей минимизирует риск поражения током при установленном корпусе.

Преимущества

• Готовое решение - не требует резки, опрессовки или изоляции проводов
• Высокая механическая прочность благодаря цельнолитой токоведущей шине
• Уменьшает время монтажа на 50–70% по сравнению с использованием однополюсных перемычек
• Не создаёт лишних точек соединения - снижает вероятность перегрева
• Закрывает три клеммы одной конструкцией - экономит место на DIN-рейке

Ограничения применения

• Подходит **только** для клемм OptiClip CTS-95/120 - не совместима с другими типами клемм (например, Wago, Phoenix Contact, ABB SACE)
• Не предназначен для переменного тока выше 269 А - превышение нагрузки вызовет перегрев и выход из строя
• Не используется в условиях постоянного воздействия воды, масла или химически активных сред - не имеет защиты IP
• Требует точной затяжки винтов - недостаточная или чрезмерная затяжка снижают срок службы контакта

Примеры использования

• Соединение трёх входных фаз в автоматическом выключателе серии КЭАЗ Optima
• Объединение выводов трёх тепловых реле в магнитном пускателе
• Распределение фазного напряжения между несколькими контактными группами в щите управления станком
• Формирование общей шины в распределительной коробке с токовой нагрузкой до 250 А

Практические советы

• Перед установкой убедитесь, что клеммы OptiClip CTS-95/120 не имеют повреждений резьбы - деформация препятствует герметичному контакту
• Затягивайте винты перемычки моментом, указанным в документации на клеммы - обычно 1,5–2,0 Нм
• Не используйте перемычку в качестве замены для отдельного провода - она работает только внутри одного блока клемм
• При сборке нескольких перемычек рядом соблюдайте минимальный шаг между клеммами - не допускайте перекрытия корпусов
• Для обслуживания отключите питание и открутите винты перемычки - её нельзя демонтировать без доступа к каждому клемму
