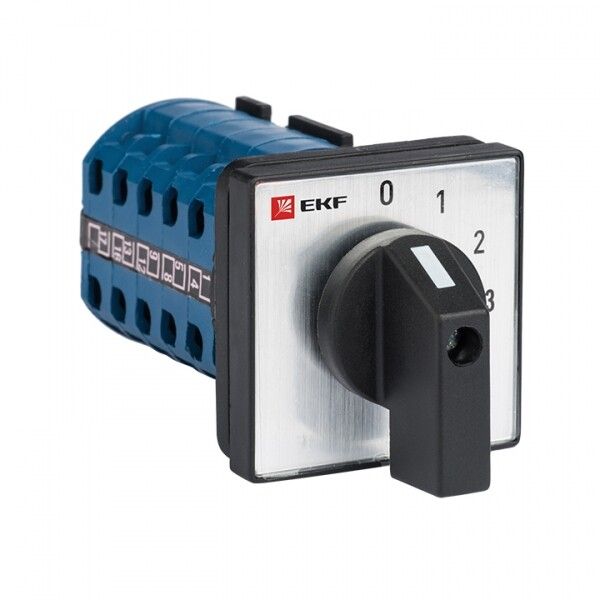

Переключатель кулачковый ПК-1-102 2п 32А "0-1-2-3" EKF pk-1-102-32

Переключатель кулачковый ПК-1-102 32А 2P «0-1-2-3» от EKF PROxima - это двухполюсный механический выключатель с четырьмя фиксированными положениями, предназначенный для ручного коммутирования цепей переменного тока до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с передним монтажом.

Назначение и область применения

Переключатель кулачковый ПК-1-102 32А 2P «0-1-2-3» используется для ручного включения и отключения электрических цепей с возможностью выбора одного из трёх рабочих состояний (1, 2, 3) и нулевого (0) - позиции полного отключения. Применяется там, где требуется надёжное, многопозиционное управление нагрузкой без автоматических функций. Часто встречается в системах управления насосами, вентиляторами, маломощными станками, конвейерами и другим оборудованием, требующим ручного выбора режима работы.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В AC
• Частота: 50/60 Гц
• Количество полюсов: 2
• Количество положений: 4 (0–1–2–3)
• Количество переключающих контактов: 4
• Наличие нейтрального положения: Да (позиция «0» - полное отключение)
• Количество нормально открытых (НО) контактов: 0
• Тип элемента управления: Поворотная рукоятка
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Габариты передней панели: 64×64 мм
• Модульная ширина: 4 модуля (8 мм каждый)
• Тип монтажа: На переднюю панель (встраиваемое устройство)

Совместимость и монтаж

Переключатель кулачковый ПК-1-102 32А 2P «0-1-2-3» устанавливается в отверстие 64×64 мм на лицевой стороне щита, пульта или корпуса. Крепится за счёт фланца с зажимами сзади - не требует дополнительных кронштейнов. Совместим со стандартными панелями толщиной до 5 мм. Для подключения используются винтовые клеммы, рассчитанные на провода сечением до 6 мм2. Монтаж допускается только в закрытых помещениях, так как степень защиты IP20 не обеспечивает защиту от пыли и влаги.

Безопасность и стандарты

Изделие соответствует требованиям к механическим коммутационным аппаратам для бытовых и промышленных сетей. Конструкция выполнена в соответствии с принципами безопасности IEC 60947-1 и IEC 60947-3. Контакты содержат повышенное количество серебра, что снижает риск нагрева и окисления при длительной работе под нагрузкой. Не предназначен для коммутации высоких импульсных токов или частых включений/отключений более 1000 раз в час - это может снизить срок службы.

Преимущества

• Увеличенное содержание серебра в контактах - снижает переходное сопротивление и продлевает срок службы
• Жесткая фиксация каждого положения - исключает случайные переключения
• Простая и проверенная механическая конструкция - минимум отказов
• Совместимость с типовой модульной системой (4 модуля) - удобно интегрируется в стандартные щиты
• Ясная маркировка положений (0–1–2–3) - легко интерпретируется оператором

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP20 недостаточно для таких условий
• Не предназначен для частого включения/отключения (более 1000 циклов в час) - риск износа контактов
• Не имеет автоматического отключения при перегрузке - требует внешней защиты (автоматический выключатель или предохранитель)
• Не работает с постоянным током выше 48 В - только переменный ток 400 В, 50/60 Гц
• Не поддерживает дистанционное управление - только ручное вращение рукоятки

Примеры использования

• Выбор режима работы вентилятора: 0 - выкл, 1 - низкая скорость, 2 - средняя, 3 - высокая
• Переключение между двумя источниками питания (например, основной и резервный генератор)
• Ручной запуск/остановка насоса с возможностью выбора времени работы через внешнее реле
• Управление освещением в нескольких зонах с помощью одной точки контроля

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует 64×64 мм - иначе переключатель не зафиксируется
• Запомните: позиция «0» - это не просто «выключено», а полностью разомкнутая цепь. Это важно для безопасного обслуживания
• Обязательно используйте внешние автоматы или предохранители на 32 А - сам переключатель не защищает от перегрузки
• Для долгой службы избегайте вибраций и ударов - они могут вызвать внутренний износ механизма
• Проверьте совпадение схемы коммутации с вашей схемой управления - модель ПК-1-102 имеет фиксированную схему, которую нельзя изменить
