Плата обратной связи STV90024V 2 SE SEOP-1526 APC

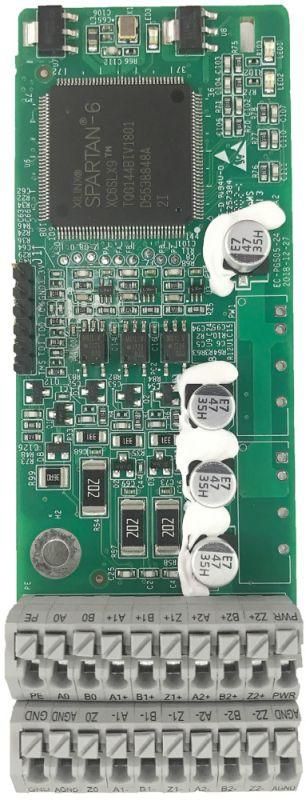

Плата обратной связи 24V 2 STV900 - компонент для систем автоматизации, обеспечивающий точную передачу сигналов с энкодеров на преобразователи частоты Series Var STV900. Устройство совместимо с различными типами энкодеров и применяется там, где требуется надёжная обратная связь по положению и скорости двигателя.

Назначение и область применения

Плата обратной связи 24V 2 STV900 предназначена для подключения энкодеров к преобразователям частоты системы SystemeVar. Она преобразует импульсные сигналы с энкодера в формат, понятный контроллеру, позволяя точно регулировать скорость и позицию электродвигателя. Применяется в промышленных системах: станках с ЧПУ, конвейерах, насосных установках, упаковочном оборудовании - там, где важна точность позиционирования.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока
• Поддерживаемые типы энкодеров: открытый коллектор (OC), двухтактные (24 В), дифференциальные (5 В)
• Входы: ортогональные A, B, Z; частотно-деленный выход A, B, Z; опорный вход последовательности импульсов
• Совместимость: исключительно с преобразователями частоты STV900, STV900H, STV900 IP55, STV900H IP55
• Не содержит функций шифрования или криптографической защиты сигнала

Совместимость и монтаж

Плата обратной связи 24V 2 STV900 работает только с преобразователями частоты серии SystemeVar модели STV900 и её модификациями. Для подключения используйте экранированный кабель с заземлением экрана на стороне платы. Каждый канал (A, B, Z) требует отдельной пары проводов. Напряжение питания 24 В подаётся через клеммы, указанные в руководстве к преобразователю. Монтаж выполняется внутри корпуса устройства - плата не предназначена для внешней установки.

Безопасность и стандарты

Плата соответствует требованиям безопасности для промышленного оборудования. Отсутствие криптографических функций исключает риск несанкционированного доступа к данным энкодера, что важно в средах с высокими требованиями к целостности управления. Соответствует нормам EMC для устройств класса IEC 61800-3.

Преимущества

• Широкая совместимость с разными типами энкодеров - можно заменить датчик без изменения платы
• Стабильная работа при наличии помех благодаря поддержке дифференциальных и двухтактных сигналов
• Минимальная задержка обработки импульсов - обеспечивает точное управление в реальном времени
• Прямая интеграция с сериями STV900 - не требует прошивки или настроек

Ограничения применения

• Не поддерживается с другими сериями преобразователей - даже аналогичными от других производителей
• Не работает с энкодерами на 12 В или 5 В без буферного преобразователя
• Не имеет встроенного фильтра против скачков напряжения - рекомендуется использовать внешние защитные элементы
• Не рассчитана на работу вне закрытых щитов - не имеет степени защиты IP

Примеры использования

• Привод ленточного конвейера с энкодером OC 24 В - плата получает сигналы оборотов и корректирует скорость
• ЧПУ-станок с дифференциальным энкодером 5 В - плата преобразует сигнал в формат, принимаемый STV900H
• Линия розлива жидкостей с двухтактным энкодером - обеспечение точного контроля за позицией насоса

Практические советы

• При использовании энкодеров 5 В подключите уровень 24 В через резистивный делитель или изолирующий буфер - прямое подключение повредит плату
• Экранированный кабель обязательно заземляйте с одной стороны - с платы, чтобы избежать циклических токов
• Перед запуском проверьте полярность A/B/Z - перепутанные провода вызывают неверное направление вращения
• Плата обратной связи 24V 2 STV900 не требует обслуживания, но при появлении ошибок “Encoder Fault” проверьте целостность соединений и наличие помех
• Артикул seop-1526 - единственный идентификатор для заказа запасной платы. Не путайте с другими версиями, даже если они выглядят одинаково.
