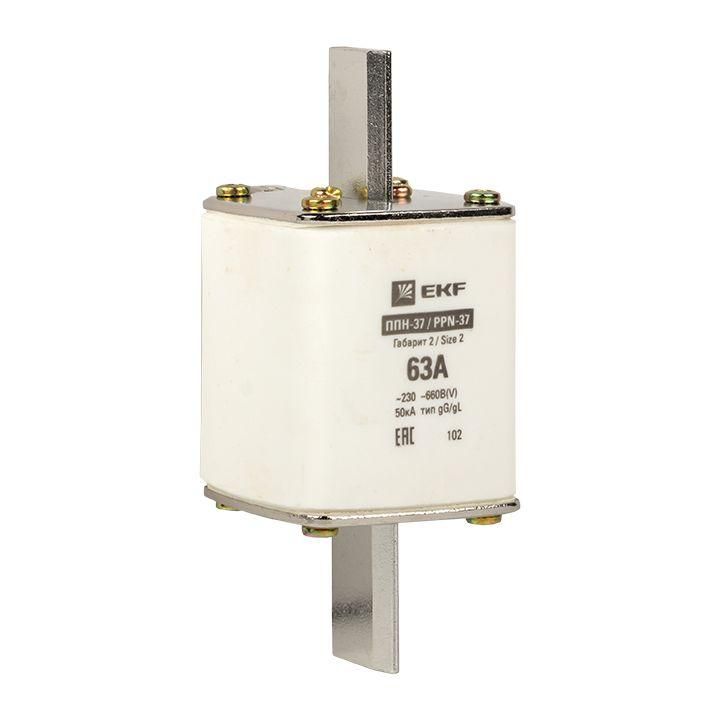

Плавкая вставка ППН-37 400/63А габарит 2 EKF PROxima - fus-37/400/63

Плавкая вставка ППН-37 400/63А габарит 2 от EKF - это надёжный элемент защиты для цепей переменного тока, рассчитанный на работу при напряжении до 660 В и токе до 63 А. Артикул fus-37/400/63 соответствует типу gG/gL и предназначен для установки в специализированные держатели и рубильники.

Назначение и область применения

Плавкая вставка ППН-37 400/63А габарит 2 защищает электрические сети от повреждений из-за перегрузок и коротких замыканий. Подходит для использования в кабельных линиях, распределительных щитах, вводно-распределительных устройствах (ВРУ) и промышленном оборудовании. Устройство работает в сетях переменного тока частотой 50 Гц. Чаще всего встречается в системах управления станками, насосами, конвейерами и других мощных потребителях.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 660 В
• Род тока: переменный (AC), 50 Гц
• Номинальная отключающая способность: 50 кА - способна безопасно прервать максимальный ток КЗ до этого значения
• Габарит: 2 - совместима с держателями и основаниями стандарта габарита №2
• Категория применения: gL / gG - обеспечивает защиту как от длительной перегрузки, так и от сверхтоков короткого замыкания
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плавкая вставка ППН-37 400/63А габарит 2 не является самостоятельным устройством - она устанавливается исключительно в подходящие держатели или рубильники, которые имеют фиксированную форму под габарит 2. Сама вставка не имеет корпуса; её необходимо закрепить в металлический или пластмассовый держатель, который продается отдельно. Для правильной работы важно проверить соответствие контактов держателя и формы вставки. Напряжение питания должно соответствовать 660 В AC, а ток нагрузки - не превышать 63 А.

Безопасность и стандарты

Изделие соответствует международной классификации gL/gG, что гарантирует высокую степень безопасности при работе с большими токами КЗ. Отключение происходит быстрее, чем при обычных предохранителях, снижая риск возгорания и выхода оборудования из строя. Произведено в соответствии с требованиями к качеству EKF, обеспечивающими долговечность и отказоустойчивость даже в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать в местах с возможностью больших токов КЗ - например, рядом с силовыми трансформаторами
• Стандартный габарит 2 обеспечивает широкую совместимость с популярными моделями держателей
• Категория gG/gL даёт двойную защиту: против медленных перегрузок и внезапных скачков тока
• Долгий срок службы - 5 лет гарантии - указывает на качество материалов и сборки

Ограничения применения

• Не постоянному току (DC) - только для переменного тока 50 Гц
• Максимальное рабочее напряжение - 660 В; применение выше этого порога недопустимо
• Требуется обязательная установка в совместимый держатель - нельзя использовать без него
• Не рекомендовано использование в средах с взрывоопасными газами или пылью без дополнительной герметизации

Примеры использования

• Защита входного кабеля в распределительном шкафу промышленного участка
• Функциональная часть рубильника в цепи двигателя насосной станции
• Элемент защиты автоматической линии конвейера с питанием 400–660 В
• Обеспечение селективной защиты в многоступенчатых системах электроснабжения

Практические советы

• Выбирая держатель, всегда проверяйте маркировку - он должен быть помечен как “габарит 2” и совместим с вставками типа ППН-37
• При замене вставки обязательно отключите питание и используйте изолирующие средства - работа с токонесущими элементами опасна!
• Не допускайте механических повреждений корпуса вставки - трещины или деформация могут вызвать некорректное срабатывание
• Если вставка часто перегорает - проверьте нагрузку цепи: возможно, есть скрытые КЗ или завышенный ток потребления
• Храните запасные вставки в сухом месте - влага влияет на контактные поверхности
