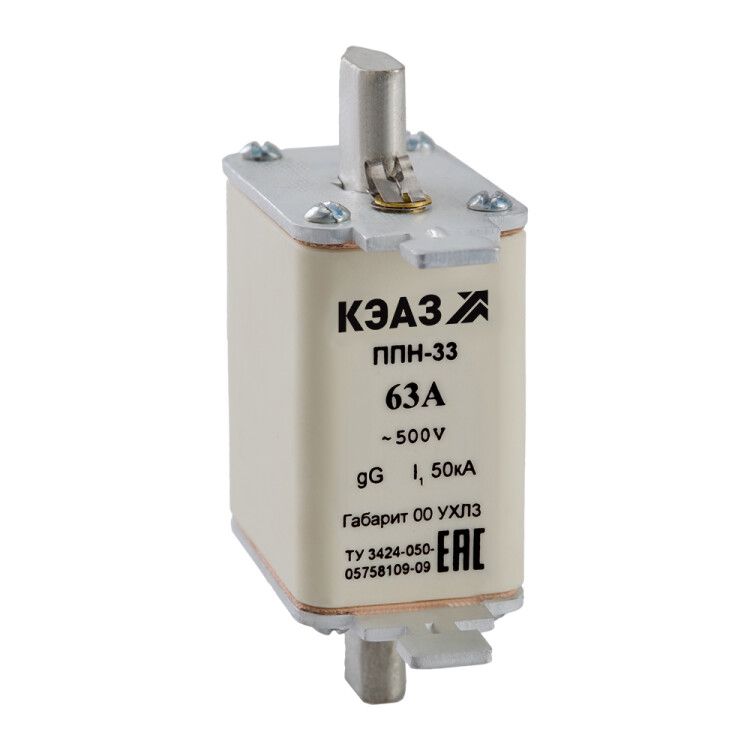

Вставка плавкая ППН 33 63А X3 габарит 00 УХЛ3 КЭАЗ 111358

Вставка плавкая ППН-33-Х3-00-63А-УХЛ3 - это однополюсный предохранитель ножевого типа, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Произведённая КЭАЗ, эта вставка соответствует типоразмеру 00 и рассчитана на работу в суровых условиях при температурах от -60 до +40 C.

Назначение и область применения

Вставка плавкая ППН-33-Х3-00-63А-УХЛ3 используется для защиты оборудования в силовых цепях переменного тока частотой 50/60 Гц. Применяется в распределительных щитах, контакторах, рубильниках и других аппаратах, где требуется надёжная защита от сверхтоков. Подходит для промышленных объектов, энергоустановок, конвейеров, насосных станций и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 690 В AC
• Отключающая способность: 50 кА
• Тип изделия: Предохранитель плавкая вставка
• Количество полюсов: 1
• Категория применения: gL/gG - универсальная защита кабелей и оборудования
• Типоразмер: 00 - компактный формат для установки в устройствах с ограниченным пространством
• Мощность потерь: 6 Вт - низкий уровень нагрева при работе
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - устойчивость к холоду, влаге и перепадам температур
• Исполнение: Втычное - фиксируется в держателе путём вставления
• Способ монтажа: На аппарат - устанавливается непосредственно в коммутационную аппаратуру
• Диапазон рабочих температур: от -60 до +40 C
• Наличие бойка: Да - механический индикатор срабатывания
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или держатель
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ППН-33-Х3-00-63А-УХЛ3 совместима с держателями и аппаратами, предназначенными для типоразмера 00. Монтаж осуществляется встык - вставка вводится в контактные зажимы до плотного защёлкивания. Бойк на верхнем конце позволяет визуально определить сработавший элемент. Для безопасной замены используйте изолирующие инструменты и отключите питание. Нельзя использовать с держателями других типоразмеров - это вызовет плохой контакт и риск возгорания.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Категория gL/gG обеспечивает селективную защиту как кабелей, так и нагрузок. Индикация срабатывания через бойк снижает время диагностики аварий. Однако степень защиты IP00 означает, что вставка не имеет собственной изоляции - обязательна установка в закрытом корпусе или специальном держателе с защитой от случайного прикосновения.

Преимущества

• Высокая отключающая способность (50 кА) - выдерживает самые серьёзные КЗ
• Низкие потери мощности (6 Вт) - меньше тепла, выше эффективность системы
• Работает при экстремальных температурах - подходит для холодных регионов и неотапливаемых помещениях
• Механический индикатор срабатывания - быстрая диагностика без тестирования
• Совместимость со стандартными держателями типоразмера 00 - легко заменяема

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• IP00 - нельзя устанавливать открыто; обязательно использование в защитном кожухе
• Не рекомендовано применение в средах с повышенной запылённостью без дополнительной герметизации
• Не подходит для защиты чувствительной электроники - предназначена для силовой нагрузки
• Требуется точное соответствие типоразмера 00 - другие размеры не подходят

Примеры использования

• Защита входных групп промышленных частотных преобразователей
• Фазовая защита двигателей в системах автоматизации
• Щиты управления конвейерами на пищевых и химических производствах
• Распределительные пункты в холодильных камерах и на открытых площадках
• Аппараты КЭАЗ серии ППН, ПН2, ПН3, ПН4 с типоразмером 00

Практические советы

• Выбирая вставку ППН-33-Х3-00-63А-УХЛ3, проверьте, чтобы держатель был точно под типоразмер 00 - даже небольшое отклонение может привести к перегреву
• При замене всегда используйте новую вставку того же номинала - не допускайте повышения тока защиты
• Если вставка часто срабатывает - проверьте нагрузку и наличие КЗ в цепи, а не меняйте её на более мощную
• Для работы в условиях низких температур (-40…-60 C) убедитесь, что весь аппарат (не только вставка) рассчитан на такие условия
• Храните вставки в сухом месте - хотя они имеют класс УХЛ3, длительное воздействие влаги может повлиять на контактные поверхности
