Предохранитель ППНН-35 габ.1, 100А | SQ0713-0021 TDM

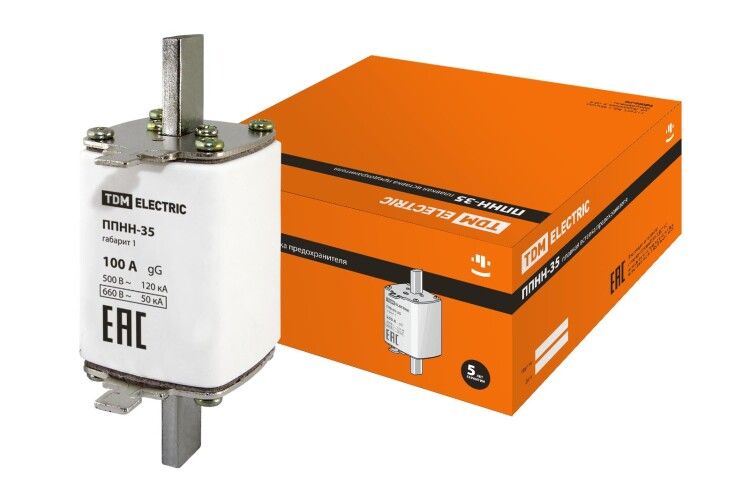

Предохранитель ППНН-35, габарит 1, 100А, плавкая вставка от TDM ELECTRIC предназначен для защиты промышленного электрооборудования и кабельных линий от перегрузок и коротких замыканий. Его компактная конструкция, высокая отключающая способность и соответствие международным стандартам делают его надёжным решением для шкафов распределения и трансформаторных подстанций.

Назначение и область применения

Предохранитель ППНН-35, габарит 1, 100А, плавкая вставка используется для защиты цепей переменного тока в условиях повышенных требований к надёжности. Применяется в:

• Вводно-распределительных устройствах (ВРУ);
• Распределительных шкафах и пунктах (ШРС, ШР, ПР);
• Оборудовании трансформаторных подстанций (КСО, ЩО);
• Ящиках и шкафах управления;
• Линиях питания двигателей, насосов, конвейеров и другого промышленного оборудования.

Подходит для систем с номинальным напряжением до 660 В и частотой 50/60 Гц. Относится к категории gL/gG - обеспечивает защиту как от длительных перегрузок, так и от аварийных коротких замыканий.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который предохранитель выдерживает без срабатывания.
• Номинальное напряжение: 660 В AC - максимальное напряжение сети, для которой рассчитана защита.
• Отключающая способность: 50 кА - наибольший ток короткого замыкания, который предохранитель может безопасно прервать.
• Габарит: NH1 (габарит 1) - стандартизированный размер, совместимый с держателями по МЭК.
• Тип тока: переменный (AC).
• Категория применения: gL/gG - универсальная защита кабелей и оборудования от перегрузок и КЗ.
• Рабочая температура: от –45 C до +60 C - работает в суровых климатических условиях.
• Материал контактов: электротехническая медь с покрытием олово-висмут - снижает контактное сопротивление и защищает от окисления.
• Плавкий элемент: фосфористая бронза с точечной сваркой к выводам - гарантирует прочную связь и стабильную работу.
• Наполнение корпуса: сухой кварцевый песок высокой очистки - эффективно гасит дугу при срабатывании.

Совместимость и монтаж

Предохранитель ППНН-35, габарит 1, 100А, плавкая вставка имеет ножевой тип контактов - он устанавливается в держатели типа NH1, соответствующие стандарту IEC 60269. Установка выполняется легко благодаря заострённым контактам, которые входят в держатель с минимальными усилиями. Для правильного монтажа важно проверить:

• соответствие габарита (NH1) держателя;
• напряжение и ток держателя должны быть равны или выше значений предохранителя;
• чистоту контактов перед установкой - грязь или оксиды увеличивают нагрев.

Не используйте адаптеры или переходники - они нарушают механическую и электрическую целостность системы.

Безопасность и стандарты

Конструкция, размеры и испытания предохранителя ППНН-35, габарит 1, 100А, плавкая вставка полностью соответствуют требованиям Международного стандарта МЭК 60269. Это гарантирует сертифицированную безопасность при работе в промышленных сетях. Наличие визуального индикатора срабатывания позволяет оперативно диагностировать отказ без вскрытия держателя.

Преимущества

• На 10–20 % меньше габариты по сравнению с предохранителями ПН-2 - экономия места в шкафах.
• Снижение тепловых потерь более чем на 30 % - меньше нагрева держателей и повышение энергоэффективности.
• Индикатор срабатывания - быстрая визуальная диагностика без тестирования.
• Стандартный форм-фактор NH1 - широкая совместимость с существующими решениями.
• Высокая отключающая способность (50 кА) - надёжная работа даже при серьёзных авариях.

Ограничения применения

• Не предназначена для защиты устройств постоянного тока - применяется только в цепях переменного тока (AC).
• Не рекомендовано использовать в средах с высокой запылённостью без герметизации держателя - хотя сам предохранитель IP67, держатель может иметь менее высокую степень защиты.
• Не следует применять вместо автоматического выключателя там, где требуется многократное включение/выключение - предохранитель одноразовый.
• Не допускается использование с другими габаритами (например, NH2/NH3) - риск плохого контакта и перегрева.

Примеры использования

• Защита силового кабеля 70 мм2, питающего асинхронный двигатель мощностью 55 кВт в цеху.
• Входной предохранитель в щите управления насосной станцией с напряжением 400 В.
• Фазовая защита в распределительном шкафе КСО трансформаторной подстанции 6(10)/0,4 кВ.
• Автоматическая линия конвейера с частотником - предохранитель защищает кабель от КЗ при выходе преобразователя из строя.

Практические советы

• Перед заменой всегда отключайте питание и проверьте отсутствие напряжения - даже после срабатывания возможен остаточный заряд.
• Выбирайте предохранитель ППНН-35, габарит 1, 100А, плавкая вставка с учётом реальной нагрузки - не стоит ставить заведомо больший номинал ради “безопасности” - это лишает защиту смысла.
• Проверяйте состояние держателя при каждой замене - трещины, следы перегрева или деформация контактов - причина для замены держателя, а не просто вставки.
• Храните вставки в сухом месте - влага может вызвать коррозию контактов даже в новом изделии.
• При использовании в холодных регионах (ниже –30 C) убедитесь, что система прогрета перед первым включением - резкое изменение температуры влияет на время срабатывания.
