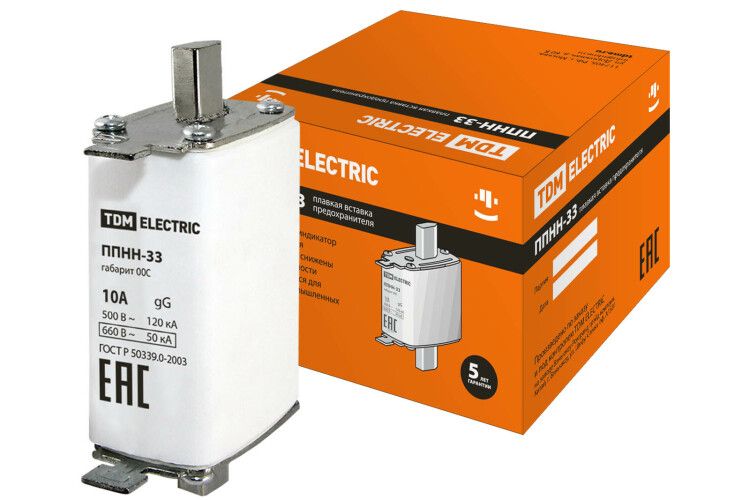

Плавкая вставка предохранителя ППНН-33, габарит 00C, 10А | SQ0713-0057 TDM

Плавкая вставка предохранителя ППНН-33, габарит 00C, 10А от TDM ELECTRIC предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается в коммутационные аппараты и применяется в промышленном оборудовании, где требуется надёжная и проверенная защита.

Назначение и область применения

Плавкая вставка предохранителя ППНН-33, габарит 00C, 10А используется для защиты цепей постоянного и переменного тока до 500 В. Применяется в следующих типах оборудования:

• Вводно-распределительные устройства (ВРУ)
• Шкафы и пункты распределительные (ШРС, ШР, ПР)
• Оборудование трансформаторных подстанций (КСО, ЩО)
• Шкафы и ящики управления

Подходит для установки в устройствах, где важна быстрая реакция на аварийный ток и высокая механическая прочность корпуса.

Технические характеристики

• Номинальный ток: 10 А
• Габарит: 00C - стандартный размер для промышленных предохранителей, совместимый с большинством держателей этого типа
• Материал контактов: электротехническая медь с гальваническим покрытием - обеспечивает низкое переходное сопротивление и долговечность
• Напряжение: до 500 В AC/DC
• Тип действия: медленнодействующая (для защиты от кратковременных импульсов тока)

Значение габарита 00C указывает на физические размеры вставки - она соответствует международному формату, что позволяет использовать её в широком круге устройств.

Совместимость и монтаж

Плавкая вставка ППНН-33, габарит 00C, 10А устанавливается в держатели предохранителей, рассчитанные на этот же габарит. Для правильной установки необходимо:

• Выключить питание перед заменой
• Использовать только оригинальные или сертифицированные держатели
• Не допускать перекоса при введении вставки - это снижает контактное давление и повышает риск нагрева
• Проверить соответствие номинала тока (10 А) защите цепи - нельзя применять вместо более низкого номинала

Предохранители этой серии не требуют специальных инструментов - монтаж выполняется вручную.

Безопасность и стандарты

Плавкая вставка ППНН-33, габарит 00C, 10А изготовлена в соответствии с требованиями ГОСТ Р 50030.5-1-2014 (IEC 60947-5-1) и ГОСТ 18143-2012. Соответствует нормам безопасности для промышленного электрооборудования. Наличие гальванического покрытия контактов исключает окисление и повышает надёжность соединений в условиях повышенной влажности.

Преимущества

• Стандартный габарит 00C - легко заменяема в существующих системах
• Медные контакты с покрытием - минимизируют потери энергии и продлевают срок службы
• Устойчивость к кратковременным перегрузкам - не срабатывает при пусковых токах двигателей
• Простая визуальная диагностика - при сработке элемент видимо повреждён

Ограничения применения

• Не предназначен для работы при напряжении выше 500 В
• Не рекомендуется для цепей с частыми включениями/выключениями - не является автоматическим выключателем
• Не подходит для взрывоопасных зон без дополнительной защиты
• Не следует использовать в качестве основного средства защиты в цепях с очень высокими токами КЗ - нужен выбор по расчетным значениям

Примеры использования

• Защита входного кабеля в шкафу управления насосной станцией
• Фазовая защита в распределительном щите КСО
• Охранная цепь в ящике управления конвейера
• Цепь питания панели управления станком с ЧПУ

Практические советы

• Перед заменой всегда сверьте номинал тока - использование вставки на 10 А вместо 6 А может привести к выходу оборудования из строя
• При частых срабатываниях проверьте цепь на наличие КЗ, перегрузок или плохого контакта в держателе
• Храните запасные вставки в сухом месте - даже с гальваническим покрытием возможна коррозия при длительном воздействии влаги
• ППНН-33, габарит 00C, 10А от TDM ELECTRIC - оптимальный выбор для модернизации старых щитов, где уже установлены аналогичные изделия
