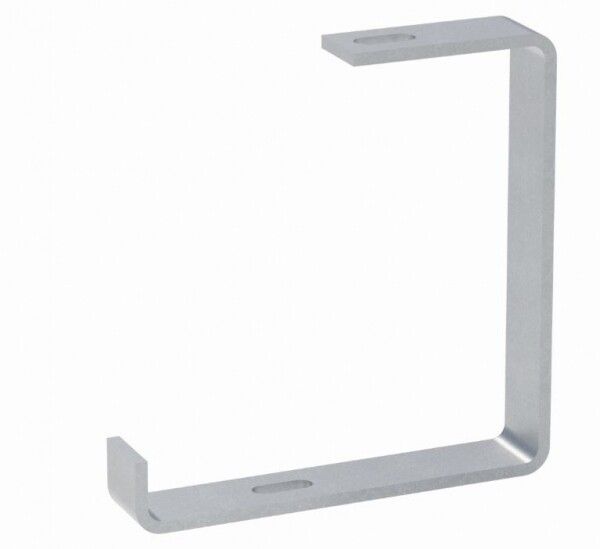

Подвес С-образный 300мм | pc300 EKF

Подвес С-образный 300 мм (5 мм) от EKF - надёжный поддерживающий зажим для крепления кабельных лотков к потолку или стене. Артикул pc300 предназначен для промышленных, медицинских и общественных объектов, где требуется устойчивая фиксация тяжёлых кабельных трасс. Этот элемент из оцинкованной стали сочетает прочность, долговечность и совместимость с большинством систем EKF-Line.

Назначение и область применения

Подвес С-образный 300 мм (5 мм) используется для вертикального крепления металлических кабельных лотков к несущим конструкциям - бетонным плитам, металлическим профилям или деревянным перекрытиям. Применяется там, где нужна жёсткая и стабильная опора для тяжёлых трасс с большим количеством кабелей.

• Подходит для листовых, лестничных и проволочных лотков EKF-Line
• Используется в промышленности, больницах, лабораториях, школах, офисах и жилых комплексах
• Обеспечивает равномерную нагрузку на точку крепления, снижая риск деформации лотка

Технические характеристики

• Размер: 300 мм - расстояние между точками крепления лотка и несущей конструкцией
• Несущая способность: 1038 кН - позволяет выдерживать значительные весовые нагрузки, включая заполненные кабелями лотки
• Материал: сталь оцинкованная - защищена от коррозии, подходит для помещений с повышенной влажностью
• Покрытие: цинк - антикоррозийное покрытие соответствует требованиям промышленной среды
• Тип крепления: винтовое - крепится болтами к потолку/стене и к лотку через предварительно просверленные отверстия
• Гарантия: 36 месяцев

Совместимость и монтаж

Подвес С-образный 300 мм (5 мм) совместим со всеми типами металлических лотков EKF-Line: листовыми, лестничными и проволочными. Крепление выполняется двумя винтами: один - к несущей поверхности, второй - к боковой стенке лотка.

• Диаметр отверстий под крепёж: стандартный для системы EKF (не требует доработки)
• Установка осуществляется с помощью гаечного ключа или шуруповёрта с насадкой
• Не требует сварки - сборка происходит полностью механически
• Рекомендуется использовать с анкерами или химическими крепёжами при монтаже на бетон

Безопасность и стандарты

Подвес изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Соответствует нормам ГОСТ Р 50571 и рекомендациям IEC 61439 для кабельных систем. Цинковое покрытие обеспечивает безопасную работу в помещениях с высокой влажностью и агрессивной средой.

Преимущества

• Высокая несущая способность - допускает установку длинных участков лотка с плотной укладкой кабелей
• Оцинкованная сталь - устойчив к ржавчине даже при длительном контакте с влагой
• Простота монтажа - не требует специальных инструментов или навыков сварки
• Единая система - совместима со всей линейкой EKF-Line, что упрощает закупку и замену компонентов

Ограничения применения

• Не предназначена для крепления к гипсокартонным или другим неметаллическим несущим поверхностям без дополнительных крепёжных элементов (например, анкеров)
• Не подходит для наружной установки без защиты от прямого воздействия осадков - хотя материал устойчив к коррозии, длительное намокание может снизить срок службы
• Размер 300 мм - не подходит для очень коротких интервалов крепления; для малых шагов используйте более короткие модели

Примеры использования

• Фиксация лотка с силовыми кабелями в цеху на заводе
• Установка кабельной трассы в операционной комнате больницы
• Прокладка сетевых кабелей в учебных классах университета
• Крепление лотка в подземном паркинге с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы отверстия в лотке точно совпадали с положением подвеса - иначе возникнет перекос
• При использовании нескольких подвесов на одном участке соблюдайте равномерный шаг (обычно 1–1,5 м)
• Для максимальной надёжности затягивайте винты до упора, но без перегрузки - это предотвратит повреждение резьбы
• Артикул pc300 идеально сочетается с другими элементами EKF-Line - заказывайте всю систему одним комплектом для согласованности
• Если лоток будет нагружён больше 80% от заявленной несущей способности - рассмотрите использование двух подвесов на одной точке
