Подвесная стойка с траверсой 50x30x600 (US 3 K 60 FT) | 6342359 OBO Bettermann

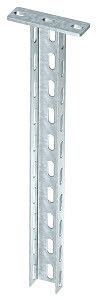

Стойка подвесная с траверсой 50x30x600 мм, US 3 K 60 FT, оцинкованная - это надежный элемент крепления для легких кабельных систем и оборудования в промышленных условиях. Произведена компанией OBO BETTERMANN, артикул US 3 K 60 FT соответствует требованиям ГОСТ и рассчитана на длительную эксплуатацию в сложных средах.

Назначение и область применения

Стойка подвесная с траверсой предназначена для фиксации кабельных трасс, трубопроводов, светильников и другого легкого оборудования весом до 2 кг. Подходит для установки внутри зданий: производственные цеха, лаборатории, химические объекты, помещения с повышенной влажностью. Также применяется в прибрежных районах с умеренной солевой нагрузкой. Благодаря высокой огнестойкости и устойчивости к температурным перепадам используется в системах, требующих соблюдения норм пожарной безопасности.

Технические характеристики

• Форма профиля: U-образная, с приваренной траверсой
• Размеры профиля: 50×30 мм
• Общая длина: 600 мм
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Несущая способность: 2 кг
• Перфорация: отверстия 11×30 мм для крепления кронштейнов и хомутиков
• Анкерное крепление: двойное, допускает болты до М10
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет
• Регистрация в реестре промышленной продукции РФ: №1367/24/2023

Совместимость и монтаж

Стойка подвесная с траверсой совместима с крепежными элементами серии LKS от OBO BETTERMANN, включая хомуты, кронштейны и кабельные планки. Для монтажа используются анкерные болты M8 или M10, которые вставляются в два предварительно просверленных отверстия на верхней части профиля. Крепление выполняется к бетонному, кирпичному или металлическому основанию. Приваренная траверса обеспечивает жесткую опору для равномерного распределения нагрузки. Не рекомендуется использовать для сварки после установки - это повредит цинковое покрытие.

Безопасность и стандарты

Стойка подвесная US 3 K 60 FT сертифицирована по следующим нормам:

• ГОСТ 52868-2007 - требования к несущим конструкциям для кабельных систем
• ГОСТ Р 9.307-89 - технология горячего цинкования
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость
• ГОСТ Р 53316-2009 - огнестойкость кабельных систем

Продукт зарегистрирован в Реестре промышленной продукции Российской Федерации, что подтверждает соответствие требованиям законодательства РФ.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защита сохраняется даже при механическом воздействии
• Увеличенный срок службы - до 30 лет без замены
• Поддержка огнестойкости до 90 минут - важна для систем аварийного освещения и связи
• Сейсмостойкость позволяет применять в регионах с активной сейсмической деятельностью
• Перфорированная поверхность упрощает быстрый монтаж кабельных фиксаторов

Ограничения применения

• Не предназначен для нагрузок выше 2 кг - превышение вызывает деформацию профиля
• Не рекомендован для постоянного контакта с морской водой или высокосолевыми аэрозолями - риск локальной коррозии
• Запрещено выполнять вторичную сварку после установки - разрушается цинковый слой
• Не следует использовать в качестве несущей конструкции для тяжелых механизмов или оборудования массой более 2 кг

Примеры использования

• Подвеска кабельных каналов в цехах пищевых производств
• Крепление светильников и датчиков в химических лабораториях
• Фиксация трубопроводов малого диаметра в тепловых пунктах
• Установка систем сигнализации и видеонаблюдения в административных зданиях
• Монтаж кабельных трасс в портовых складских комплексах с умеренным уровнем влажности

Практические советы

• При выборе крепежа используйте болты M8/M10 с гроверами - они снижают риск самопроизвольного ослабления
• Учитывайте шаг между точками крепления: максимальное расстояние - 1,5 метра при равномерном распределении нагрузки
• Для защиты от механических повреждений во время монтажа используйте пластиковые колпачки на острых кромках профиля
• При необходимости удлинить систему - комбинируйте несколько стоек через переходники серии LKS, избегая перегрузки соединений
• Проверьте целостность цинкового покрытия перед установкой - при наличии сколов площадью более 5 мм2 рекомендуется обработка специальным составом Zink-Spray
