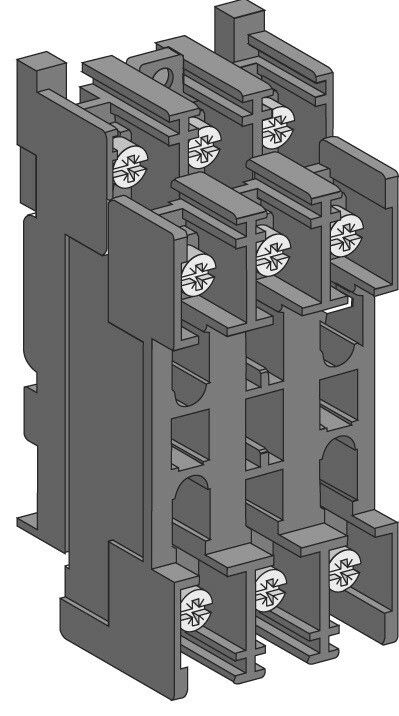

Подвижный блок SE SystemePact CCB 100-630А на 9 проводов Systeme Electric SPC-A9PM-01-06

Подвижный блок на 9 проводов (100-630) от Systeme Electric - компонент для управления вторичными цепями в автоматических выключателях SystemePact CCB. Артикул spc-a9pm-01-06 обеспечивает надёжное коммутирование сигналов при работе с втычным исполнением выключателей.

Назначение и область применения

Подвижный блок на 9 проводов (100-630) используется совместно с неподвижным контактным блоком в автоматических выключателях SystemePact CCB. Он передаёт команды от основного автомата на вторичные цепи - например, на сигнализацию, блокировки, управление другими устройствами. Применяется там, где требуется автоматическое отключение или включение дополнительных функций при срабатывании главного выключателя.

Технические характеристики

• Количество переключающих контактов: 9
• Номинальный ток AC-15: 6 А - допустимый ток для коммутации управляющих цепей переменного тока
• Тип подключения: винтовой - позволяет надёжно закрепить провода без пайки
• Способ монтажа: на поверхность - фиксируется прямо на корпусе выключателя
• Исполнение: наружный / встроенный - гибкая установка в зависимости от схемы
• Тип изделия: блок - модульная часть, не самостоятельное устройство

Совместимость и монтаж

Подвижный блок на 9 проводов (100-630) совместим исключительно с автоматическими выключателями системы SystemePact CCB. Устанавливается механически на штатное место рядом с неподвижным блоком. Подключение осуществляется через винтовые зажимы - предварительно зачистите изоляцию проводов до 8–10 мм. Максимальное сечение жилы - не указано, рекомендуется использовать провода до 1,5 мм2 для надёжной фиксации. Не используйте многожильные провода без наконечников - возможен плохой контакт.

Безопасность и стандарты

Не содержит указаний на сертификацию по международным стандартам (IEC, ГОСТ). Произведён в рамках спецификаций SystemePact CCB. Работает в пределах условий, заданных производителем для данной серии аппаратов. Не предназначен для работы в взрывоопасных средах или при наличии агрессивных химических веществ.

Преимущества

• Увеличивает функциональность выключателя - позволяет управлять внешними цепями без дополнительных реле
• Механическая связь с основным контактом гарантирует синхронную работу
• Винтовое подключение снижает риск некачественного соединения при правильном монтаже
• Гибкое исполнение (наружный/встроенный) даёт возможность адаптации под разные типы щитов

Ограничения применения

• Не работает самостоятельно - требует пары с неподвижным блоком в системе SystemePact CCB
• Рассчитан только на слаботочные цепи (до 6 А AC-15) - нельзя применять для управления мощными нагрузками
• Не предназначена для частых операций вручную - только при срабатывании автомата
• Не поддерживает IP-защиту - не используется во влажных, запылённых или открытых помещениях без защиты корпуса

Примеры использования

• Сигнализация срабатывания автомата - включение лампы или зуммера
• Блокировка других механизмов при аварийном отключении
• Передача состояния на PLC или контроллер в системах автоматизации
• Управление вспомогательными реле, световыми индикаторами, терморегуляторами

Практические советы

• Проверьте соответствие артикула spc-a9pm-01-06 с моделью вашего выключателя - не все Series CCB поддерживают этот блок
• При замене всегда отключайте питание - даже слаботочная цепь может находиться под потенциалом
• Затягивайте винты равномерно, без усилия - перетяжка повредит пластиковые контакты
• Для долговечности используйте провода с медными наконечниками - особенно при многожильных
• Не устанавливайте блок в условиях температур ниже -10C или выше +40C - не проверено производителем
