Поворот на 45 градусов вертикальный внешний 80x200 - CLP3N-080-200 IEK

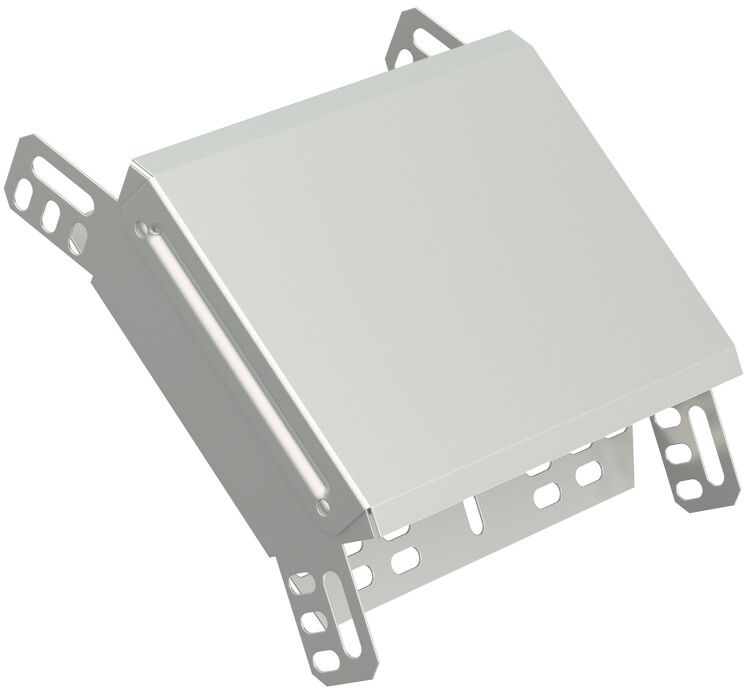

Поворот вертикальный внешний 45 градусов 80x200мм от IEK (ИЭК), артикул clp3n-080-200, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Изделие выполнено из оцинкованной стали с долговечным покрытием и оснащено интегрированным соединителем и крышкой - обеспечивает надёжную прокладку кабелей в условиях экстремальных температур.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 80x200мм используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах кабельных лотков при прокладке силовых, управляющих и информационных кабелей в помещениях и на открытых площадках. Подходит для объектов с высокой степенью запылённости, влажности или перепадами температур - например, на заводах, трансформаторных подстанциях, в метрополитенах и на железнодорожных терминалах.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без острых изгибов, снижая механическую нагрузку на кабели;
• Высота: 80 мм, ширина: 200 мм - соответствует стандартным размерам лотков серии ESCA;
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает жёсткость и устойчивость к деформациям;
• Покрытие: оцинковка горячим способом по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчивый к коррозии;
• Цвет: 7047 - серый, совместим с другими элементами системы;
• Диапазон рабочих температур: от –60 до +60 C - работает в суровых климатических зонах;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Наличие крышки: да - защищает кабели от попадания пыли, влаги и механических воздействий;
• Внутренний радиус: 300 мм - гарантирует безопасный изгиб кабелей без повреждения изоляции;
• Тип крепления: болтовое - фиксируется к основному лотку с помощью болтов М6/М8 (не входят в комплект);
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 80x200мм совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты (высота 80 мм, ширина 200 мм). Установка выполняется путём выравнивания кромок с основным лотком и фиксации через предварительно просверленные отверстия болтами. Интегрированный соединитель исключает необходимость дополнительных переходных деталей. Крышка крепится на защёлки - её можно легко снять для обслуживания кабелей без демонтажа всего поворота.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, герметичности и электробезопасности кабельных лотков. Оцинкованное покрытие обеспечивает электроизоляцию от корпуса и снижает риск коррозионного разрушения. Температурный диапазон –60…+60 C позволяет применять изделие в холодильных установках, на открытом воздухе и в промышленных зонах с автономным отоплением.

Преимущества

• Одинаковая толщина стенки (1 мм) и единый профиль обеспечивают равномерную нагрузку на всю систему;
• Интегрированный соединитель ускоряет сборку и исключает щели между секциями;
• Крышка плотно закрывается - не требует дополнительных замков или хомутов;
• Оцинковка по методу Сендзимира - более равномерное и прочное покрытие по сравнению с обычным горячим цинкованием;
• Срок службы 20 лет - снижает затраты на замену и техобслуживание.

Ограничения применения

• Не предназначена для использования в средах с постоянным контактом с агрессивными химическими веществами (например, кислотами, щелочами) - даже оцинкованная сталь подвержена химической коррозии;
• Не рекомендуется использовать как самостоятельный несущий элемент - только как часть полноценной кабельной трассы;
• Внутренний радиус 300 мм ограничивает минимальный допустимый радиус изгиба кабеля - проверьте соответствие радиуса изгиба используемых кабелей перед монтажом;
• Болты для крепления не входят в комплект - необходимо приобрести отдельно (обычно М6 или М8).

Примеры использования

• Переход кабельной трассы от потолочного лотка к вертикальному стояку в производственном цехе;
• Обход препятствий (колонн, трубопроводов) в распределительных устройствах подстанций;
• Прокладка кабелей в тоннелях метро с ограниченным пространством и необходимостью сохранения угла 45°;
• Подключение оборудования на открытых площадках с перепадом уровней - например, между зданием и башней связи.

Практические советы

• Перед монтажом проверьте внутренний радиус 300 мм - он должен соответствовать минимальному радиусу изгиба ваших кабелей (особенно важны многожильные и оптоволоконные кабели);
• При использовании в сырых местах дополнительно смажьте болтовые соединения антикоррозийной смазкой;
• Крышку лучше устанавливать после прокладки всех кабелей - так удобнее контролировать их расположение;
• Поворот вертикальный внешний 45 градусов 80x200мм от IEK (ИЭК) совместим с другими элементами серии ESCA - не сочетайте с продукцией других брендов без проверки габаритов;
• Артикул clp3n-080-200 - единственный номер для заказа этого конкретного поворота; другие модели с похожим названием могут отличаться по размеру или типу крепления.
