Поворот на 90 град. горизонтальный 50х50 мм | SQ2902-0406 TDM

Товарные предложения:

Поворот на 90 град. горизонтальный 50х50 мм | SQ2902-0406 | TDM

17.11.2024

Под заказ

574,86 ₽

шт.

от 5 дней

Описание

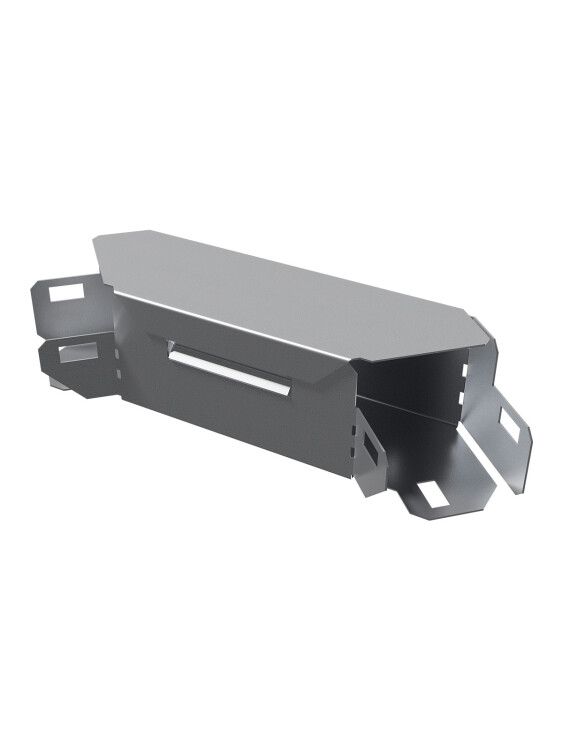

Поворот на 90 градусов горизонтальный 50х50 мм SQ2902-0406 TDM ELECTRIC - это изделие, предназначенное для прокладки кабельных трасс и слаботочных инженерных систем. Оно может использоваться на объектах гражданского, промышленного и коммерческого строительства.

Одним из преимуществ этого изделия является наличие поворотов, ответвителей Т-образных и разветвителей крестообразных в комплекте с крышкой. Это позволяет обеспечить удобство и надежность при укладке кабелей. Также важным преимуществом является наличие интегрированного разъема для соединения с лотком.

Изделие изготовлено из рулонной холоднокатанной стали по ГОСТ 14918-80. Это обеспечивает надежность и долговечность конструкции.

Поворот на 90 градусов горизонтальный 50х50 мм SQ2902-0406 TDM ELECTRIC имеет следующие характеристики:

Цвет: Серый
С крышкой: Да
Номер цвета RAL: 7047
Отклонение (угол): 90°
Исполнение изгиба: Сегментарный изгиб
Модель/исполнение: С интегрированным соединительным разъемом
Толщина материала: 0.7 мм
Изменение направления: Горизонтальное
Высота кабельного лотка: 50 мм
Ширина кабельного лотка: 50 мм
Конструктивное исполнение: Жесткий изгиб
Защитное покрытие поверхности: Оцинковка горячим способом по методу Сендзимира
Исполнение для больших расстояний (усиленный): Да

Выбирая поворот на 90 градусов горизонтальный 50х50 мм SQ2902-0406 TDM ELECTRIC, вы получаете надежное и удобное решение для прокладки кабельных трасс и слаботочных инженерных систем на различных объектах строительства.

Характеристики c описанием

Цвет:

Серый

Цвет кабельного лотка листового определяет его внешний вид и может влиять на его устойчивость к различным условиям эксплуатации. Выбор цвета может быть обусловлен требованиями к эстетике, видимости, а также соответствием определённым стандартам и нормам безопасности. Серый цвет кабельного лотка является универсальным и часто используется в промышленных и коммерческих установках. Он обеспечивает нейтральный внешний вид, который легко сочетается с другими элементами инфраструктуры. Рекомендуется для использования в условиях, где требуется минимальное внимание к внешнему виду лотка. Светло-серый цвет кабельного лотка отличается от стандартного серого более светлым оттенком, что может улучшить видимость в слабоосвещённых помещениях. Это может быть полезно для облегчения обслуживания и проверки состояния кабелей. Стальной цвет обычно указывает на отсутствие покрытия или минимальную обработку поверхности, что может быть предпочтительным для определённых промышленных условий. Такой лоток может быть менее устойчив к коррозии, поэтому рекомендуется использовать его в сухих и закрытых помещениях. Серебристый цвет кабельного лотка часто достигается за счёт нанесения специального покрытия, такого как цинкование. Это улучшает коррозионную стойкость и продлевает срок службы изделия. Рекомендуется для использования в условиях с повышенной влажностью или агрессивной средой. Белый цвет кабельного лотка обеспечивает высокую видимость и чистый внешний вид. Он часто используется в медицинских учреждениях, лабораториях и других местах, где важна гигиена и чистота. Белый лоток также может способствовать улучшению освещённости помещения за счёт отражения света. Алюминиевый цвет указывает на использование алюминия в конструкции лотка, что обеспечивает лёгкость и высокую коррозионную стойкость. Рекомендуется для использования в агрессивных средах и на открытых пространствах, где важна долговечность и устойчивость к коррозии. Бежевый цвет кабельного лотка может быть выбран для соответствия интерьеру или для минимального визуального воздействия в жилых и коммерческих помещениях. Он обеспечивает нейтральный и ненавязчивый внешний вид. Желто-зеленый цвет кабельного лотка часто используется для обозначения заземляющих проводников и других элементов системы заземления. Это помогает легко идентифицировать и отличить их от других кабелей, что повышает безопасность и упрощает обслуживание. Черный цвет кабельного лотка обеспечивает минимальную видимость и может быть использован в условиях, где требуется скрыть кабельные трассы, например, в театрах, кинотеатрах или других местах с низким освещением. Черный цвет также может поглощать тепло, что следует учитывать при установке в жарких условиях. Оранжевый цвет кабельного лотка используется для повышения видимости и обозначения кабелей, которые требуют особого внимания, например, высоковольтных линий или линий связи. Это помогает улучшить безопасность и облегчить техническое обслуживание.

Материал:

Сталь

Материал кабельного лотка листового определяет его прочностные характеристики, устойчивость к коррозии, вес и область применения. Выбор материала влияет на долговечность конструкции, условия эксплуатации и стоимость установки. Сталь - это прочный и долговечный материал, используемый для изготовления кабельных лотков, особенно в условиях, где требуется высокая механическая прочность. Однако сталь подвержена коррозии, поэтому рекомендуется использовать её в сухих или защищённых от влаги условиях. Для повышения устойчивости к коррозии стальные лотки часто покрывают цинком или краской. Алюминий - лёгкий и коррозионностойкий материал, который идеально подходит для использования в агрессивных средах и на открытом воздухе. Алюминиевые лотки легко монтируются благодаря их малому весу, но они могут быть менее прочными по сравнению с стальными аналогами. Рекомендуется для применения в условиях, где важна защита от коррозии и требуется минимальная нагрузка на конструкции. Нержавеющая сталь - материал с высокой устойчивостью к коррозии и отличной механической прочностью. Используется в условиях повышенной влажности, химически агрессивных средах и на открытом воздухе. Нержавеющие стальные лотки долговечны и требуют минимального обслуживания, что делает их отличным выбором для критически важных инфраструктур. Пластик - это лёгкий и коррозионностойкий материал, который не проводит электричество, что делает его безопасным для использования в электрических системах. Пластиковые лотки легко монтируются, но они менее прочны по сравнению с металлическими аналогами и могут деформироваться под воздействием высоких температур. Рекомендуется для использования в условиях, где важна лёгкость и коррозионная стойкость, но не требуется высокая механическая прочность. Нержавеющая сталь AISI 304 - высококачественный сплав, известный своей отличной коррозионной стойкостью и механической прочностью. Этот материал идеально подходит для использования в агрессивных средах, включая морскую воду и химические вещества. Лотки из нержавеющей стали AISI 304 долговечны и требуют минимального обслуживания, что делает их оптимальным выбором для промышленных и морских применений. Стеклопластик - композитный материал, обладающий высокой коррозионной стойкостью и малым весом. Он не проводит электричество и устойчив к воздействию химических веществ, что делает его подходящим для агрессивных сред и электрических систем. Стеклопластиковые лотки долговечны и легко монтируются, но могут быть менее прочными по сравнению с металлическими аналогами. Рекомендуется для использования в условиях, где важна коррозионная стойкость и электрическая изоляция.

С крышкой:

Да

Свойство 'С крышкой' указывает на наличие или отсутствие крышки у кабельного лотка листового. Крышка служит для защиты кабелей от внешних воздействий, таких как пыль, влага и механические повреждения, а также для обеспечения дополнительной безопасности и эстетического вида. Отсутствие крышки означает, что кабельный лоток открыт и кабели в нем не защищены от внешних факторов. Это может быть приемлемо в условиях, где такие воздействия минимальны, например, в сухих и чистых помещениях. Однако в таких случаях кабели могут быть подвержены механическим повреждениям и загрязнению, что может потребовать частого обслуживания и проверки. Наличие крышки обеспечивает дополнительную защиту кабелей от пыли, влаги и механических повреждений. Это особенно важно в промышленных и наружных установках, где условия эксплуатации могут быть более агрессивными. Крышка также способствует улучшению эстетического вида и безопасности, предотвращая случайный контакт с кабелями. Рекомендуется выбирать кабельные лотки с крышкой для критически важных и уязвимых к внешним воздействиям систем.

Номер цвета RAL:

7047

Номер цвета RAL указывает на конкретный оттенок цвета, соответствующий стандарту RAL, который используется для окраски кабельных лотков. Выбор цвета может влиять на эстетическое восприятие, устойчивость к коррозии и видимость оборудования в различных условиях эксплуатации. RAL 7035 — Светло-серый. Этот цвет часто используется в промышленных и коммерческих установках. Светло-серый цвет обладает хорошими антикоррозионными свойствами и легко сочетается с другими цветами оборудования. RAL 7047 — Телегрей 4. Этот оттенок серого используется для создания нейтрального и профессионального внешнего вида. Он подходит для применения в офисных и административных зданиях. RAL 7046 — Телегрей 2. Этот цвет обладает более темным оттенком серого и используется в условиях, где требуется более строгий и сдержанный внешний вид. RAL 9016 — Транспортный белый. Белый цвет обеспечивает высокую видимость и чистоту. Рекомендуется для медицинских и лабораторных помещений, где важна гигиена и легкость очистки. RAL 1018 — Цинково-желтый. Этот яркий цвет используется для повышения видимости и безопасности. Рекомендуется для установки в местах с высоким уровнем движения людей или техники. RAL 7004 — Сигнально-серый. Обладает хорошей видимостью и нейтральностью, что делает его подходящим для большинства промышленных объектов. RAL 9010 — Чисто-белый. Этот цвет используется для создания чистого и аккуратного внешнего вида. Подходит для офисных и жилых помещений. RAL 8017 — Шоколадно-коричневый. Темный коричневый цвет часто используется в декоративных целях и для создания контраста с другими элементами конструкции. RAL 7032 — Гальвано-серый. Этот цвет обладает хорошей устойчивостью к загрязнениям и подходит для промышленных зон, где важна долговечность и низкие требования к уходу. RAL 5003 — Сапфирово-синий. Темно-синий цвет используется для создания элегантного и профессионального внешнего вида. Подходит для офисных и административных зданий.

Отклонение (угол):

90°

Свойство "Отклонение (угол)" в кабельных лотках листовых определяет угол поворота лотка относительно его первоначальной оси. Это свойство важно для проектирования и установки кабельных трасс, так как позволяет организовать маршруты кабелей с учетом архитектурных и технических особенностей помещения. Угол отклонения 90° означает, что кабельный лоток позволяет поворачивать трассу на прямой угол. Это значение часто используется для установки кабельных трасс в углах помещений или при обходе препятствий. Рекомендуется выбирать 90° отклонение для создания четких и компактных поворотов, что упрощает прокладку и обслуживание кабелей. Угол отклонения 45° позволяет плавно изменять направление кабельной трассы. Это значение полезно для более гибких маршрутов, где требуется избежать резких поворотов, которые могут повредить кабели или затруднить их прокладку. Рекомендуется использовать 45° отклонение для создания более гибких и безопасных трасс. Регулируемый угол отклонения предоставляет возможность настроить угол поворота кабельного лотка в зависимости от конкретных условий установки. Это значение идеально подходит для сложных и нестандартных маршрутов, где требуется высокая степень адаптации. Рекомендуется выбирать регулируемый угол для максимальной гибкости при проектировании кабельных трасс.

Исполнение изгиба:

Сегментарный изгиб

Исполнение изгиба кабельного лотка листового определяет форму и конструкцию изгибов, которые используются для изменения направления прокладки кабелей. Это свойство влияет на удобство монтажа, распределение нагрузки и защиту кабелей от повреждений. Сегментарный изгиб представляет собой конструкцию, состоящую из нескольких прямых сегментов, соединенных под определенными углами. Этот тип изгиба позволяет легко менять направление кабельной трассы на фиксированные углы, такие как 45° или 90°. Сегментарный изгиб рекомендуется использовать в проектах, где требуется частая смена направления кабелей на фиксированные углы. Он обеспечивает простоту монтажа и возможность быстрой замены отдельных сегментов при необходимости. Плавный изгиб представляет собой конструкцию с непрерывным, гладким переходом между направлениями. Такой тип изгиба минимизирует механическое напряжение на кабели и снижает риск их повреждения. Плавный изгиб рекомендуется для трасс с высокими требованиями к сохранности кабелей и минимизации их износа, особенно в длинных прямых участках с редкими изменениями направления. Он обеспечивает более равномерное распределение нагрузки и уменьшает вероятность возникновения точек перегиба.

Модель/исполнение:

С интегрированным соединит. разъемом

Свойство "Модель/исполнение" в рубрике "Кабельный лоток листовой" указывает на конкретную конфигурацию и конструктивные особенности кабельного лотка. Это свойство помогает определить, как лоток будет интегрироваться в систему кабельного управления, какие дополнительные элементы или особенности конструкции он имеет, и как он будет монтироваться. Правильный выбор модели и исполнения влияет на надежность, удобство монтажа и эксплуатационные характеристики системы. Кабельный лоток без соединительного разъема не имеет встроенных элементов для соединения с другими лотками. Это означает, что для соединения могут потребоваться дополнительные компоненты. Рекомендуется использовать в системах, где соединение лотков осуществляется другими методами, или в случаях, когда требуется минимальная комплектация. Кабельный лоток с интегрированным соединительным разъемом имеет встроенные элементы для соединения с другими лотками. Это упрощает монтаж и обеспечивает надежное соединение. Рекомендуется использовать в системах, где требуется быстрое и надежное соединение лотков без использования дополнительных компонентов. Кабельный лоток с соединительным разъемом в комплекте поставляется с отдельными соединительными элементами, которые идут в комплекте с лотком. Это позволяет гибко адаптировать соединение в зависимости от специфики монтажа. Рекомендуется для систем, где требуется индивидуальный подход к соединению лотков. Соединительная накладка на стык основания лотка используется для соединения двух лотков встык, обеспечивая прочное и устойчивое соединение. Рекомендуется для использования в системах, где требуется надежное механическое соединение между лотками. Соединитель угловой/продольный предназначен для соединения лотков под углом или вдоль прямой линии. Это обеспечивает гибкость в монтаже и позволяет создавать сложные траектории кабельных трасс. Рекомендуется для систем с нестандартной геометрией трассировки кабелей. Одинарный профиль лотка характеризуется простой конструкцией, что делает его легким и удобным в монтаже. Рекомендуется для систем, где требуется минимальная нагрузка на конструкцию и простота в установке. L-профиль лотка имеет форму буквы "L", что обеспечивает дополнительную жесткость и устойчивость. Рекомендуется для систем, где требуется повышенная прочность и устойчивость конструкции. Прямолинейный кабельный лоток имеет простую прямую форму, что делает его идеальным для прокладки кабелей по прямым участкам. Очевидное значение, дополнительное разъяснение не требуется. Соединитель угловой используется для соединения лотков под углом, обеспечивая гибкость в трассировке кабелей. Очевидное значение, дополнительное разъяснение не требуется. Настенно-потолочный кронштейн трапециевидного профиля предназначен для крепления кабельного лотка к стенам или потолкам. Трапециевидный профиль обеспечивает дополнительную жесткость и устойчивость конструкции. Рекомендуется для систем, где требуется надежное крепление к вертикальным или горизонтальным поверхностям.

Толщина материала:

0.7 мм

Толщина материала кабельного лотка листового указывает на толщину стальной или алюминиевой плиты, из которой изготовлен лоток. Этот параметр напрямую влияет на прочность, жесткость и долговечность лотка, а также на его способность выдерживать нагрузку от кабелей и внешних воздействий. Толщина материала измеряется в миллиметрах (мм). Правильный выбор толщины материала зависит от условий эксплуатации, требуемой прочности и ожидаемых нагрузок на кабельный лоток. Толщина 1.5 мм обеспечивает хорошую прочность и жесткость, подходит для средних и тяжелых нагрузок. Рекомендуется для использования в промышленных и коммерческих зданиях, где требуется надежная поддержка кабелей. Толщина 1 мм является стандартной для многих применений. Она обеспечивает достаточную прочность для большинства средних нагрузок и используется в офисных и жилых зданиях. Рекомендуется для общего применения, где не ожидается значительных механических воздействий. Толщина 1.2 мм предлагает баланс между прочностью и весом. Подходит для средних нагрузок и может использоваться в различных типах зданий. Оптимально для случаев, когда требуется дополнительная жесткость по сравнению с 1 мм, но без значительного увеличения веса. Толщина 0.8 мм подходит для легких нагрузок и используется в условиях, где не требуется высокая прочность. Рекомендуется для применения в легких конструкциях и для прокладки небольших кабельных трасс. Толщина 2 мм обеспечивает высокую прочность и жесткость, подходящую для тяжелых нагрузок и суровых условий эксплуатации. Рекомендуется для промышленных объектов, где требуется максимальная надежность и долговечность. Толщина 0.7 мм предназначена для очень легких нагрузок. Подходит для использования в условиях, где минимальная прочность является приемлемой. Рекомендуется для временных или вспомогательных кабельных трасс. Толщина 3 мм обеспечивает очень высокую прочность и жесткость, пригодную для экстремальных нагрузок и условий эксплуатации. Используется в промышленных и тяжелых условиях, где требуется максимальная поддержка кабелей. Толщина 0.55 мм подходит для очень легких и вспомогательных нагрузок. Используется в условиях, где минимальная прочность является приемлемой, например, для временных кабельных трасс. Толщина 0.5 мм предназначена для самых легких нагрузок. Подходит для использования в условиях, где требуется минимальная поддержка кабелей, например, для временных или вспомогательных трасс. Толщина 5 мм обеспечивает максимальную прочность и жесткость, подходящую для самых тяжелых нагрузок и экстремальных условий эксплуатации. Используется в промышленных и тяжелых условиях, где требуется максимальная поддержка и долговечность кабельных лотков.

Изменение направления:

Горизонтальн.

Свойство "Изменение направления" в рубрике "Кабельный лоток листовой" определяет способность кабельного лотка изменять направление прокладки кабелей. Оно важно для обеспечения гибкости и адаптивности системы кабельных трасс, позволяя обходить препятствия и оптимально организовать маршрут кабелей. Горизонтальное изменение направления позволяет кабельному лотку менять направление в горизонтальной плоскости. Это необходимо для обхода препятствий на одном уровне, например, стен или других конструкций. Рекомендуется использовать в ситуациях, где требуется изменение направления без изменения высоты прокладки. Вертикально ниспадающий (внешний) поворот позволяет кабельному лотку изменять направление вниз с внешней стороны конструкции. Это полезно при необходимости прокладки кабелей вниз по внешней стороне стен или колонн. Рекомендуется для систем, где требуется спуск кабелей с внешней стороны объектов. Вертикально восходящий (внутренний) поворот позволяет кабельному лотку изменять направление вверх внутри конструкции. Это используется для подъема кабелей вверх внутри шкафов или других закрытых пространств. Рекомендуется для вертикального подъема кабелей внутри ограниченных пространств. Восходящий/нисходящий поворот предоставляет возможность изменения направления как вверх, так и вниз. Это универсальное решение, которое позволяет адаптировать систему кабельных трасс к любым изменениям высоты. Рекомендуется для гибких систем, требующих частых изменений направления. Вертикально восходящий поворот позволяет кабельному лотку изменять направление вверх. Это необходимо для подъема кабелей на более высокий уровень, например, при прокладке кабелей на верхние этажи зданий. Рекомендуется для систем, требующих подъема кабелей. Вертикально ниспадающий поворот позволяет кабельному лотку изменять направление вниз. Это используется для спуска кабелей на более низкий уровень, например, при прокладке кабелей в подвальные помещения. Рекомендуется для систем, требующих спуска кабелей.

Высота кабельного лотка:

50 мм

Высота кабельного лотка — это вертикальное измерение от нижней до верхней поверхности кабельного лотка, выраженное в миллиметрах (мм). Данный параметр определяет объем кабелей, которые могут быть размещены внутри лотка, и влияет на его механическую прочность и устойчивость к внешним воздействиям. Выбор высоты кабельного лотка зависит от количества и типа кабелей, которые планируется прокладывать, а также от требований к вентиляции и доступности для обслуживания. Высота кабельного лотка 50 мм подходит для прокладки небольшого количества кабелей или кабелей малого диаметра. Этот размер обеспечивает достаточную вентиляцию и легкий доступ для обслуживания, однако может быть недостаточен для больших объемов кабелей. Высота кабельного лотка 100 мм позволяет размещать большее количество кабелей среднего диаметра, обеспечивая при этом хорошую вентиляцию и удобство в обслуживании. Рекомендуется для использования в системах с умеренной плотностью кабелей. Высота кабельного лотка 80 мм является компромиссным вариантом между 50 мм и 100 мм, предоставляя больше пространства для кабелей, чем 50 мм, но занимая меньше места, чем 100 мм. Подходит для систем с умеренным количеством кабелей. Высота кабельного лотка 150 мм предназначена для систем с высокой плотностью кабелей, обеспечивая значительное пространство для их размещения и хорошую вентиляцию. Этот размер рекомендуется для сложных кабельных трасс, где требуется прокладка большого количества кабелей. Высота кабельного лотка 65 мм подходит для систем с небольшим или средним количеством кабелей. Обеспечивает хороший баланс между вместимостью и компактностью. Высота кабельного лотка 200 мм предназначена для очень больших объемов кабелей и используется в системах с высокой плотностью и сложностью. Обеспечивает максимальное пространство для кабелей и отличную вентиляцию, но требует больше места для установки. Высота кабельного лотка 25 мм подходит для минимальных кабельных трасс, где требуется прокладка небольшого количества кабелей малого диаметра. Обеспечивает компактность и экономию пространства. Высота кабельного лотка 30 мм также предназначена для небольших кабельных трасс с минимальным количеством кабелей. Обеспечивает чуть больше пространства, чем 25 мм, при этом оставаясь компактным. Высота кабельного лотка 60 мм является промежуточным вариантом, подходящим для систем с умеренным количеством кабелей. Обеспечивает достаточное пространство и вентиляцию для большинства стандартных применений. Высота кабельного лотка 35 мм подходит для небольших и средних кабельных трасс, обеспечивая баланс между вместимостью и компактностью. Рекомендуется для систем с ограниченным количеством кабелей.

Ширина кабельного лотка:

50 мм

Ширина кабельного лотка определяет горизонтальный размер лотка и измеряется в миллиметрах (мм). Это важный параметр, который влияет на вместимость кабельного лотка и его способность поддерживать кабели различного диаметра и количества. Выбор ширины кабельного лотка зависит от объема и типа кабелей, которые будут размещены внутри, а также от условий эксплуатации и требований к монтажу. Ширина 50 мм подходит для небольших объемов кабелей, таких как сигнальные или контрольные линии. Рекомендуется для использования в ограниченных пространствах или там, где требуется минимальная вместимость. Ширина 80 мм обеспечивает немного большую вместимость по сравнению с 50 мм, что делает её подходящей для размещения нескольких небольших кабелей или одного-двух средних кабелей. Это значение часто используется в системах с ограниченным количеством кабелей. Ширина 100 мм является стандартным выбором для многих приложений, обеспечивая достаточную вместимость для нескольких кабелей среднего размера. Рекомендуется для общего применения в коммерческих и промышленных установках. Ширина 150 мм увеличивает вместимость и подходит для более сложных конфигураций кабелей. Рекомендуется для систем с большим количеством кабелей или кабелей большего диаметра. Ширина 200 мм обеспечивает значительную вместимость, что делает её подходящей для крупных инсталляций с многочисленными кабелями. Рекомендуется для использования в промышленных и коммерческих объектах с высокими требованиями к кабельной инфраструктуре. Ширина 300 мм предназначена для крупных систем, где требуется размещение большого количества кабелей. Обеспечивает высокую степень организации и удобство в обслуживании кабельных трасс. Ширина 400 мм подходит для очень крупных инсталляций, где требуется максимальная вместимость. Используется в сложных промышленных и коммерческих системах с большим количеством кабелей. Ширина 500 мм обеспечивает ещё большую вместимость, что делает её идеальной для масштабных проектов с высокими требованиями к кабельной инфраструктуре. Рекомендуется для использования в критически важных системах. Ширина 600 мм предназначена для самых крупных и сложных инсталляций, где требуется размещение большого количества кабелей различных типов. Обеспечивает высокую степень организации и удобство в обслуживании. Ширина 800 мм является максимальной и предназначена для самых масштабных проектов, где требуются наибольшие пространства для размещения кабелей. Используется в крупных промышленных объектах и центрах обработки данных.

Конструктивное исполнение:

Жесткий изгиб

Конструктивное исполнение кабельного лотка листового определяет форму и конфигурацию элементов, обеспечивающих прокладку кабелей. Различные типы исполнения позволяют адаптировать лоток к конкретным условиям монтажа, обеспечивая надежность и удобство установки и эксплуатации. Симметричная редукция — это элемент кабельного лотка, который используется для плавного перехода от одного размера лотка к другому. Влияние на работу устройства заключается в обеспечении равномерного распределения кабелей без перегибов и перегрузок. Рекомендуется выбирать симметричную редукцию при необходимости изменения ширины лотка в условиях ограниченного пространства. Тройник горизонтальный — элемент, позволяющий разветвлять кабельную трассу в горизонтальной плоскости. Влияние на работу устройства заключается в возможности организовать ответвления от основной трассы без нарушения целостности кабелей. Рекомендуется использовать в ситуациях, когда требуется горизонтальное разветвление кабельной линии. Жесткий изгиб — элемент, который обеспечивает фиксированный угол поворота кабельного лотка. Влияние на работу устройства заключается в поддержании заданного направления кабелей, предотвращая их провисание. Рекомендуется применять в местах, где необходимо строгое соблюдение углов поворота трассы. Сужение слева — элемент, позволяющий уменьшить ширину лотка с левой стороны. Влияние на работу устройства заключается в экономии пространства и упрощении монтажа в узких местах. Рекомендуется использовать в ситуациях, когда необходимо адаптировать лоток к ограниченному пространству слева. Сужение справа — аналогично сужению слева, но уменьшение ширины происходит с правой стороны. Влияние и рекомендации аналогичны сужению слева, но для правой стороны. Тройник вертикальный вниз боковой — элемент, позволяющий разветвлять кабельную трассу вниз в вертикальной плоскости с боковым ответвлением. Влияние на работу устройства заключается в возможности организовать вертикальное ответвление кабелей. Рекомендуется использовать в ситуациях, когда требуется вертикальное разветвление вниз с боковым выходом. Отвод Т-образный горизонтальный — элемент, позволяющий создать Т-образное разветвление кабельной трассы в горизонтальной плоскости. Влияние на работу устройства заключается в возможности организовать три направления кабельной трассы. Рекомендуется применять в местах, где требуется горизонтальное разветвление на три направления. Регулируемая в вертикальной плоскости секция (полностью) — элемент, который позволяет изменять угол наклона кабельного лотка в вертикальной плоскости. Влияние на работу устройства заключается в гибкости монтажа и возможности адаптации к различным условиям. Рекомендуется использовать в ситуациях, где требуется изменять высоту кабельной трассы. Тройник вертикальный вверх — элемент, позволяющий разветвлять кабельную трассу вверх в вертикальной плоскости. Влияние на работу устройства заключается в возможности организовать вертикальное ответвление кабелей вверх. Рекомендуется применять в местах, где требуется вертикальное разветвление вверх. Регулируемая в горизонтальной плоскости секция — элемент, который позволяет изменять направление кабельного лотка в горизонтальной плоскости. Влияние на работу устройства заключается в гибкости монтажа и возможности адаптации к различным условиям. Рекомендуется использовать в ситуациях, где требуется изменять направление кабельной трассы в горизонтальной плоскости.

Защитное покрытие поверхности:

Оцинковка горячим способом по методу Сендзимира

Защитное покрытие поверхности кабельного лотка листового обеспечивает долговечность и устойчивость к коррозии, влияя на эксплуатационные характеристики и срок службы изделия. Выбор покрытия зависит от условий эксплуатации, включая влажность, химическую агрессивность среды и механические воздействия. Оцинкованная по методу Сендзимира: Этот метод включает погружение стальной ленты в расплавленный цинк, что обеспечивает равномерное покрытие и высокую коррозионную стойкость. Рекомендуется для использования в условиях с умеренной влажностью и низкой агрессивностью среды. Горячее цинкование: Стальная поверхность покрывается толстым слоем цинка путем погружения в расплавленный цинк. Обеспечивает отличную защиту от коррозии даже в суровых условиях эксплуатации, таких как наружные установки и промышленные зоны. Оцинкованная с непрерывных линий: Процесс включает непрерывное нанесение цинкового покрытия на стальную ленту. Обеспечивает хорошую защиту от коррозии и подходит для большинства стандартных условий эксплуатации. Цинк-ламельное покрытие: Состоит из множества тонких слоев цинка, что обеспечивает отличную защиту от коррозии и химических воздействий. Рекомендуется для использования в агрессивных средах, где требуется высокая долговечность. Без покрытия: Стальная поверхность не имеет защитного покрытия, что делает её уязвимой к коррозии. Подходит только для использования в сухих, неагрессивных средах или для временных установок. Горячее цинкование с покрытием: Комбинированный метод, включающий горячее цинкование и дополнительное защитное покрытие. Обеспечивает максимальную защиту от коррозии и механических повреждений. Идеально подходит для экстремальных условий эксплуатации. Анодированная: Процесс электролитического окисления, создающий защитный оксидный слой на поверхности алюминия. Обеспечивает высокую стойкость к коррозии и износу, рекомендуется для использования в морских и агрессивных промышленных условиях. Гальванически/электролитически оцинкованная: Цинковое покрытие наносится электролитическим методом, обеспечивая тонкий и равномерный слой. Подходит для использования в условиях умеренной влажности и низкой агрессивности среды. Порошковое покрытие: Полимерное покрытие наносится методом электростатического напыления и запекается при высокой температуре. Обеспечивает высокую стойкость к коррозии, механическим повреждениям и химическим воздействиям. Рекомендуется для использования в агрессивных средах и при высоких эстетических требованиях. Гальванизированная цинко-алюминиевая: Покрытие из цинко-алюминиевого сплава, наносимое гальваническим методом. Обеспечивает превосходную защиту от коррозии и высокую стойкость к атмосферным воздействиям. Идеально подходит для наружных установок и агрессивных сред.

Исполнение для больших расстояний (усиленный):

Да

Данное свойство указывает на наличие усиленной конструкции кабельного лотка, предназначенной для обеспечения надежности и устойчивости при установке на больших расстояниях между точками крепления. Усиленные лотки обычно имеют дополнительные ребра жесткости или выполнены из более прочных материалов, что предотвращает деформацию и гарантирует долговечность конструкции. Отсутствие усиленного исполнения означает, что кабельный лоток предназначен для стандартных условий эксплуатации, где расстояния между точками крепления не превышают рекомендуемые для обычных лотков. Такие лотки подходят для использования в менее требовательных средах и при меньших нагрузках. Рекомендуется использовать в ситуациях, где расстояния между опорами не превышают 1.5-2 метров. Наличие усиленного исполнения указывает на то, что кабельный лоток специально разработан для установки на больших расстояниях между точками крепления, обычно более 2 метров. Такие лотки обладают повышенной прочностью и устойчивостью к деформациям, что делает их идеальными для использования в промышленных и коммерческих установках с высокими нагрузками. Рекомендуется для ситуаций, где необходимо обеспечить надежную поддержку кабелей на больших пролетах.
