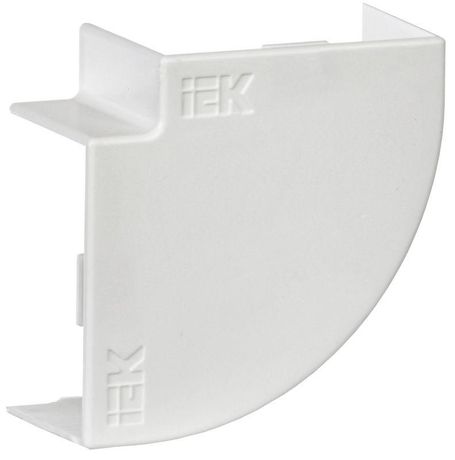

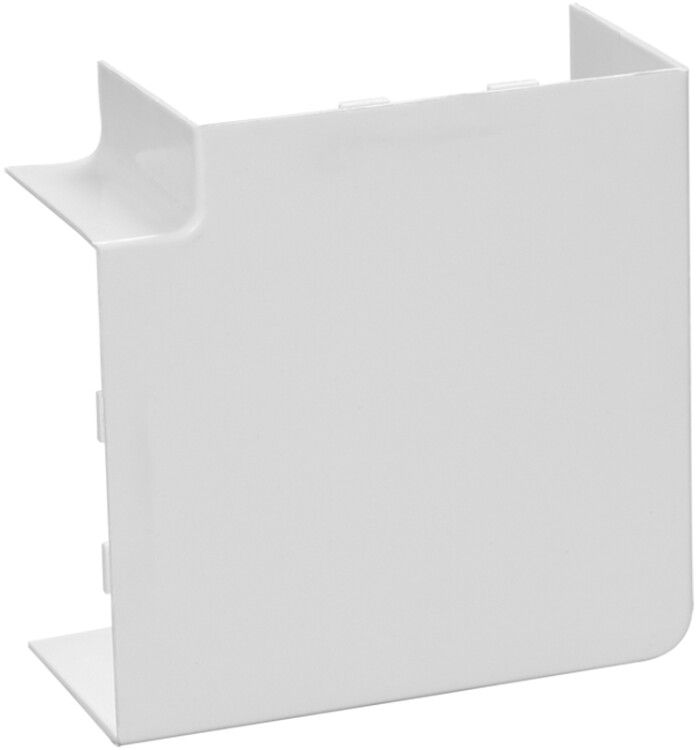

Поворот на 90 гр. КМП 20x10 (4 шт./комп.) | CKMP10D-P-020-010-K01 IEK

Поворот на 90 градусов КМП 20х10 (4 штуки в комплекте) от IEK предназначен для плавного и аккуратного изменения направления кабельной трассы внутри кабель-каналов серии ELECOR. Этот элемент обеспечивает надёжное соединение и эстетичный вид стыка, особенно там, где требуется скрытый монтаж проводов под углом. Комплект из четырёх единиц позволяет легко собрать несколько поворотов в одной системе.

Назначение и область применения

Поворот на 90 градусов КМП 20х10 используется исключительно в электромонтажных работах для изменения направления кабель-канала при прокладке проводов. Он применяется там, где трасса должна повернуть под прямым углом - например, при переходе с горизонтальной поверхности на вертикальную стену, вокруг угла помещения или при обходе препятствий. Элемент совместим с кабель-каналами серии ELECOR и ECOLINE, что делает его идеальным решением для модульных систем управления проводкой.

Технические характеристики

• Тип изделия: угол плоский
• Угол поворота: 90°
• Материал: полистирол (пластик)
• Цвет: белый
• Покрытие: без покрытия
• Температурный режим эксплуатации: от -15 C до +60 C
• Срок службы: 25 лет
• Тип крепления: защёлкивание (под нажимом)
• Нормативный документ: ТУ 2291-001-1436938-2008
• Количество в комплекте: 4 штуки

Совместимость и монтаж

Поворот на 90 градусов КМП 20х10 совместим только с кабель-каналами серии ELECOR и ECOLINE, имеющими аналогичные габариты 20×10 мм. Установка происходит путём защёлкивания - достаточно плотно прижать элемент к торцу канала до характерного щелчка. Нет необходимости использовать инструменты или крепёж. Для правильного монтажа убедитесь, что внутренние выступы канала точно совпадают с пазами поворота. Не используйте с каналами других серий - возможна плохая фиксация или деформация.

Преимущества

• Простой и быстрый монтаж без инструментов благодаря системе защёлкивания
• Высокая прочность материала - полистирол сохраняет форму даже при механическом воздействии
• Стандартный белый цвет гармонирует с большинством кабель-каналов ELECOR
• Комплект из 4 элементов позволяет собрать целую систему поворотов без доплат
• Не требует обслуживания в течение всего срока службы

Ограничения применения

• Не предназначена для открытых участков с постоянным воздействием осадков или прямого солнечного света - материал не устойчив к УФ-лучам
• Не рекомендуется применять при температурах ниже -15 C и выше +60 C - возможна хрупкость или деформация
• Подходит только для слаботочных и силовых цепей в пределах класса защиты IP20; не является герметичным элементом
• Не совместим с кабель-каналами других брендов, кроме ELECOR и ECOLINE

Примеры использования

• Обустройство проводки вдоль стены с выходом на потолок
• Переход кабеля от нижней части шкафа к боковой стенке
• Создание угловых маршрутов в распределительных щитах с ограниченным пространством
• Монтаж в офисах, жилых домах, торговых точках - там, где важна чистота линий и отсутствие внешних креплений

Практические советы

• Перед установкой проверьте, чтобы внутренний профиль кабель-канала был чистым - пыль или остатки пластмассы могут помешать защёлкиванию
• Если поворот не фиксируется, попробуйте немного сместить его в сторону - иногда требуется точная ориентация пазов
• Для удобства сборки начните с одного угла, затем последовательно присоединяйте остальные элементы
• При использовании в местах с высокой нагрузкой (например, рядом с тяжёлыми устройствами) дополнительно закрепите кабель-канал саморезами через основание, а не полагайтесь только на защёлки
• Поворот на 90 градусов КМП 20х10 - это запчасть, а не замена канала. Его нельзя использовать как самостоятельный корпус для прокладки проводов
