Поворот плавн. 45град тип В20 ESCA 80х80мм | CPV41-0-45-080-080 IEK

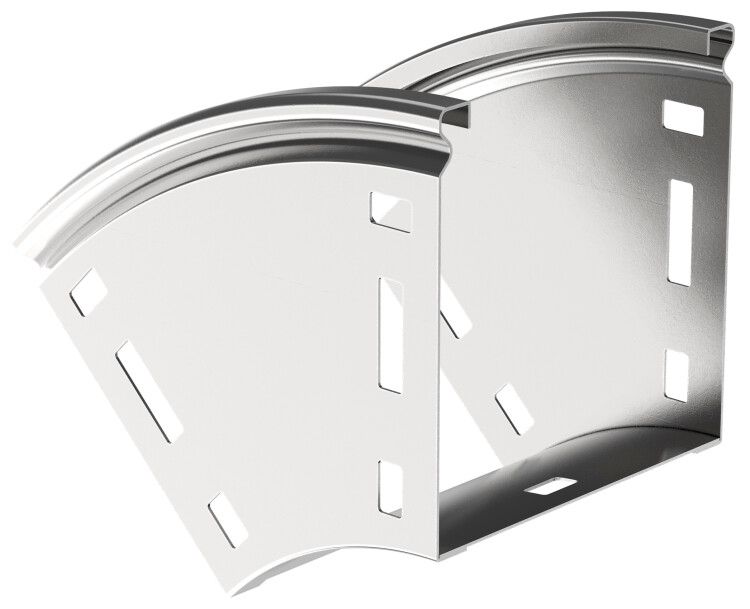

Поворот плавный 45 градусов тип В20 80х80мм от IEK (ИЭК), артикул cpv41-0-45-080-080 - это элемент кабельной трассы для плавного изменения направления кабеля на 45° в вертикальной плоскости. Применяется в системах с жесткими требованиями к радиусу изгиба проводов и кабелей, особенно там, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Поворот плавный 45 градусов тип В20 80х80мм используется для создания плавного перехода кабельной трассы во внешнем вертикальном угле. Подходит для прокладки силовых, контрольных и сигнальных кабелей в условиях повышенной механической нагрузки и агрессивной среды. Часто применяется в промышленных объектах: на заводах, в энергообъектах, транспортных терминалах, на открытых площадках.

Технические характеристики

• Угол поворота: 45 градусов - обеспечивает минимальную деформацию кабеля при прохождении через угол
• Размеры: 80×80 мм - высота и ширина корпуса соответствуют стандартным размерам кабельных каналов
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели с большим минимальным радиусом изгиба
• Материал: сталь оцинкованная по методу Сендзимира - защитный цинковый слой ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для сохранения формы под механической нагрузкой
• Цвет: светло-серый - совпадает с цветовой гаммой других элементов серии ESCA
• Диапазон рабочих температур: от –50 до +40 C - работает в суровых климатических условиях
• Степень защиты: IP00 - не защищен от попадания воды и пыли; требует установки в закрытых каналах или внутри помещений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к применению в умеренных, холодных и тропических условиях
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом - обеспечивает герметичное и надежное соединение с другими элементами трассы
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным путям в России

Совместимость и монтаж

Поворот плавный 45 градусов тип В20 80х80мм совместим с кабельными каналами серии ESCA от IEK, имеющими аналогичные размеры и тип соединения. Монтаж осуществляется путём фиксации на болты или самонарезающие винты к поверхности. Соединительный разъем обеспечивает плотное прилегание к смежным участкам трассы - важно проверить совпадение кромок перед затяжкой. Крышка в комплект не входит - её необходимо заказывать отдельно (например, модель крышки для канала 80×80 мм).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных путей в зданиях и сооружениях. Отсутствие степени защиты IP00 означает, что использование вне закрытых коробов или в сырых помещениях недопустимо. Для работы в условиях возможного контакта с водой требуется дополнительная защита - например, герметизация стыков или установка в закрытом коробе.

Преимущества

• Оцинкование по методу Сендзимира гарантирует длительную защиту от ржавчины даже при частых перепадах температур
• Плавный внутренний радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке
• Стандартные размеры 80×80 мм обеспечивают легкую замену и модульность системы
• Соединительный разъем исключает необходимость сварки или дополнительных креплений при сборке
• Срок службы 20 лет делает изделие экономически выгодным для капитальных объектов

Ограничения применения

• Не предназначена для открытой прокладки - отсутствие защиты IP00 требует обязательного использования в закрытых кабельных каналах
• Не рекомендуется для применения в местах с постоянным воздействием химически активных веществ (кислоты, щелочи) - цинк может разрушаться
• Не поддерживает автоматическую прокладку кабелей - все операции выполняются вручную
• Требуется точное совпадение размеров с остальной трассой - несовместим с каналами другого стандарта (например, 60×40 мм)

Примеры использования

• Переход между двумя этажами в промышленном здании - кабельная трасса меняет направление на 45° вдоль колонны
• Обводка трубопровода или оборудования на производстве - предотвращает перегиб кабелей вокруг препятствий
• Подключение к распределительному щиту в условиях ограниченного пространства - компактный поворот вместо двух прямых участков
• Наружные кабельные маршруты в закрытых коробах - например, на автостоянках или в логистических комплексах

Практические советы

• При выборе учитывайте посадочный диаметр - внутренний радиус 100 мм требует, чтобы кабель имел минимальный радиус изгиба ≤100 мм
• Закупайте крышку отдельно - она не входит в комплект, но необходима для защиты от пыли и случайного доступа
• Проверьте совместимость с другими элементами серии ESCA - все детали должны иметь одинаковый шаг крепления и форму соединения
• При монтаже в холодную погоду (ниже –30 C) избегайте ударных нагрузок - сталь становится более хрупкой
• Для увеличения срока службы в агрессивной среде используйте дополнительную антикоррозийную обработку стыков
