Поворот плавный 90 градусов тип Г01 ESCA 80х500 мм - CPG01-0-90-080-500 IEK

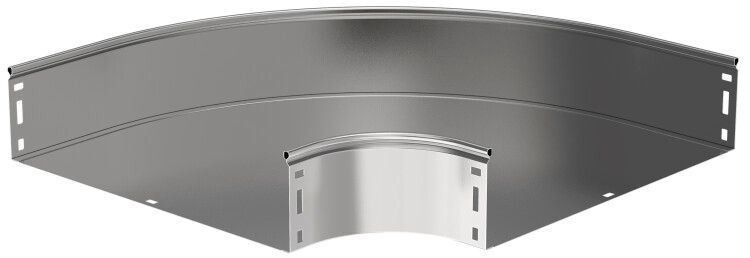

Поворот плавный 90 градусов тип Г01 ESCA 80×500 мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90° в горизонтальной плоскости. Аксессуар выполнен из оцинкованной стали с долговечным покрытием и рассчитан на длительную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 80×500 мм используется для организации горизонтальных поворотов кабельных трасс без резких изгибов. Применяется в системах прокладки силовых и управляющих кабелей в помещениях и на открытых площадках - например, на заводах, в складских комплексах, на транспортных терминалах и объектах ЖКХ. Подходит для трасс с высокой плотностью кабелей, где важна сохранность изоляции и удобство протяжки.

Технические характеристики

• Угол поворота: 90 градусов
• Высота: 80 мм
• Ширина: 500 мм
• Внутренний радиус: 100 мм - обеспечивает минимальное усилие при протяжке кабеля
• Материал корпуса: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Цвет: светло-серый
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только внутри помещений или в закрытых каналах
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу при температурах от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007
• Исполнение: с соединительным разъёмом - позволяет легко состыковывать с другими элементами трассы

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 80×500 мм совместим с другими элементами серии ESCA, имеющими аналогичные размеры и тип соединения. Монтаж осуществляется путём фиксации на опорах или кронштейнах с шагом не более 1,5 метра. Соединительный разъём обеспечивает герметичность стыка с прямыми участками трассы - важно проверить соответствие ширины и глубины профиля перед сборкой. Крышка в комплект не входит - её необходимо заказывать отдельно (например, модель крышки ESCA для данного профиля).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - норматива для металлических кабельных каналов и аксессуаров. Отсутствие степени защиты IP00 требует исключительно внутренней установки в защищённых зонах. Наличие антикоррозийного покрытия снижает риск возникновения электрических замыканий из-за окисления металла.

Преимущества

• Плавный радиус 100 мм предотвращает повреждение изоляции кабелей при протяжке
• Оцинкование по методу Сендзимира гарантирует долгую стойкость к коррозии даже в сыром воздухе
• Разъёмное соединение ускоряет сборку и демонтаж трассы
• Поддержка широкого диапазона температур делает изделие пригодным для холодных регионов
• Стандартные размеры обеспечивают взаимозаменяемость с продукцией других производителей, соответствующих ГОСТ

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - степень IP00 не защищает от осадков и пыли
• Не рекомендуется использовать в средах с агрессивными химическими веществами - цинковое покрытие может разрушаться при контакте с кислотами или щелочами
• Требуется обязательная установка крышки - без неё возможен доступ к кабелям, что создаёт риск поражения током и механических повреждений
• Не подходит для трасс с кабелями большого диаметра - внутреннее сечение ограничено высотой 80 мм

Примеры использования

• Переход кабельной трассы вокруг колонн в производственных цехах
• Обход препятствий на технологических линиях - трубопроводов, оборудования
• Смена направления трассы в распределительных щитовых помещениях
• Прокладка кабелей между этажами через перекрытия с изменением горизонтального направления

Практические советы

• При выборе убедитесь, что внешние размеры (80×500 мм) подходят под существующую трассу - особенно важно совпадение ширины с другими элементами
• Для кабелей с жесткой оболочкой используйте смазку при протяжке - даже с радиусом 100 мм нагрузка на изоляцию может быть значительной
• Заказывайте крышку отдельно - она продлевает срок службы системы и обеспечивает безопасность
• Фиксируйте поворот на двух точках - одна в начале, вторая в конце радиуса - чтобы избежать прогиба под весом кабелей
• Проверьте наличие сертификата соответствия ГОСТ Р 52868-2007 при приемке - это гарантирует качество материала и размеров
