Поворот плавн. 90град тип В10 ESCA 50х150мм | CPV51-0-90-050-150 IEK

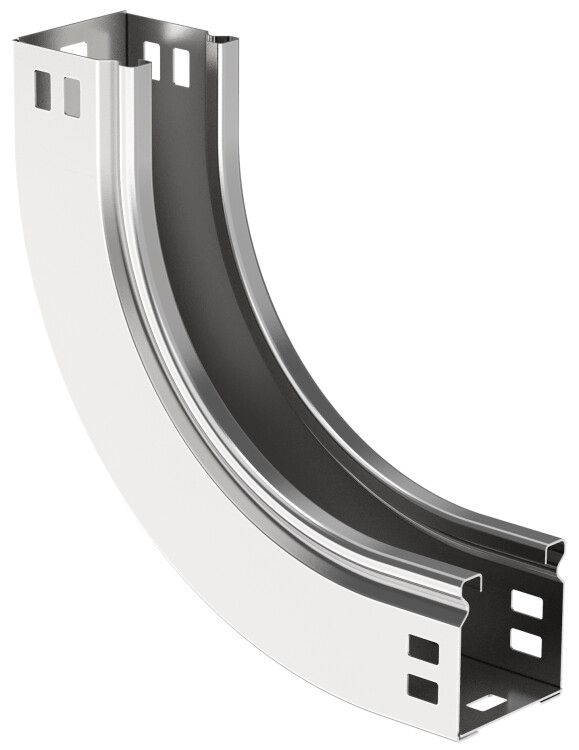

Поворот плавный 90 градусов тип В10 ESCA 50х150мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей в вертикальной плоскости. Аксессуар выполнен из оцинкованной стали, рассчитан на долгую службу и совместим с системами ESCA. Артикул cpv51-0-90-050-150 соответствует стандартным требованиям монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Поворот плавный 90 градусов тип В10 ESCA 50х150мм используется для организации вертикального восходящего поворота кабельной трассы под углом 90°. Применяется там, где требуется изменить направление кабеля без острых изгибов - например, при переходе с горизонтального участка трассы на вертикальный, в шахтах, каналах, на этажах зданий. Подходит для прокладки силовых, управляющих и слаботочных кабелей. Не предназначен для открытой установки на улице или во влажных средах без дополнительной защиты.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без перегибов кабелей
• Внутренний радиус: 100 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Высота: 50 мм - определяет высоту профиля трассы в месте поворота
• Ширина: 150 мм - соответствует ширине стандартных лотков системы ESCA
• Материал: сталь оцинкованная по технологии Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Покрытие: оцинкованное - антикоррозийная защита без необходимости окраски
• Цвет: светло-серый - единый внешний вид с другими элементами серии ESCA
• Срок службы: 20 лет - при условии соблюдения условий эксплуатации внутри помещений
• Исполнение: с соединительным разъёмом - обеспечивает герметичное и надёжное соединение с лотком или крышкой (крышка в комплект не входит)

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 ESCA 50х150мм совместим с лотками и фитингами серии ESCA от IEK. Соединение осуществляется через заводской разъём - достаточно защёлкнуть элемент с лотком, чтобы получить прочную механическую связь. Для герметизации рекомендуется использовать крышки и уплотнители той же серии. Монтаж выполняется без сварки и болтов: элемент крепится к основному лотку путём плотного соединения. Убедитесь, что внутренний радиус 100 мм соответствует требованиям кабеля - особенно важны кабели с жесткой броней или большими наружными диаметрами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Напряжение и ток не влияют на конструкцию - изделие является пассивным элементом трассы. Не содержит токсичных материалов, безопасно для работы в помещениях с людьми.

Преимущества

• Плавный радиус 100 мм предотвращает повреждение изоляции кабелей при прокладке
• Оцинкованная сталь гарантирует долговечность даже в условиях повышенной влажности внутри помещений
• Разъёмное соединение ускоряет сборку и исключает необходимость дополнительных креплений
• Единая система ESCA обеспечивает совместимость с другими элементами - лотками, уголками, муфтами
• Не требует обслуживания в течение всего срока службы

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты и не рассчитана на воздействие осадков, УФ-лучей или температурных перепадов
• Не подходит для кабелей с минимальным радиусом изгиба меньше 100 мм - возможен перегиб и повреждение
• Крышка в комплект не входит - её необходимо заказывать отдельно для закрытой трассы
• Не применяется в взрывоопасных зонах - не сертифицирована для экстремальных условий

Примеры использования

• Переход кабельной трассы с потолочного лотка на вертикальный стояк в офисном здании
• Обход колонны в производственном цеху с использованием системы ESCA
• Подключение распределительных щитов на разных уровнях этажа
• Прокладка кабелей в технических коробах многоквартирного дома

Практические советы

• Перед монтажом проверьте, что наружный диаметр кабеля не превышает 80–85% от внутренней высоты поворота (50 мм) - иначе будет затруднён протяжка
• Для удобства прокладки используйте смазку на основе силикона - она снижает трение при введении кабелей
• Закупайте крышки ESCA отдельно - они обеспечивают доступ к кабелям и защиту от пыли
• При использовании в местах с частым обслуживанием (например, серверные комнаты) выбирайте повороты с разъёмом - так легче демонтировать часть трассы
• Артикул cpv51-0-90-050-150 - точный идентификатор для заказа запасных частей; сохраняйте его в спефикациях проекта
