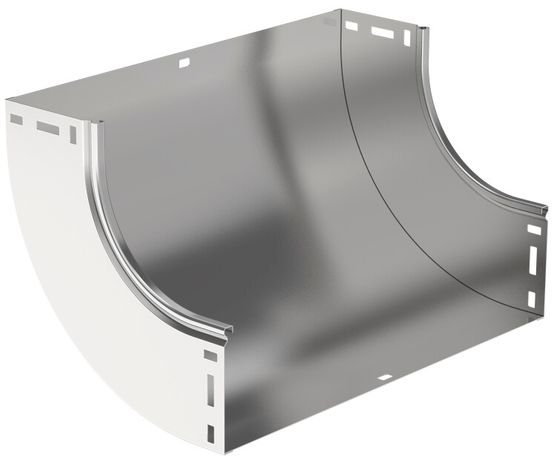

Поворот плавн. 90град тип В10 ESCA 50х400мм | CPV51-0-90-050-400 IEK

Поворот плавный 90 градусов тип В10 50х400мм от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления проводов и кабелей в вертикальной плоскости. Артикул cpv51-0-90-050-400 выполнен из оцинкованной стали и рассчитан на долгую эксплуатацию в промышленных условиях.

Назначение и область применения

Поворот плавный 90 градусов тип В10 50х400мм используется для организации вертикального восходящего перехода кабельной трассы. Применяется там, где требуется изменить направление кабеля на 90° без острых изгибов - например, при выводе кабелей из шахт, каналов или при переходе между этажами. Подходит для систем управления, автоматизации, энергообеспечения оборудования.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает минимальную нагрузку на изоляцию кабелей при прокладке
• Высота: 50 мм - определяет глубину канала в зоне поворота
• Ширина: 400 мм - позволяет прокладывать несколько кабелей одновременно
• Материал: сталь оцинкованная по технологии Сендзимира - защитный слой цинка ≥10 мкм
• Покрытие: оцинкованное - устойчиво к коррозии в помещениях с повышенной влажностью
• Исполнение: с соединителем - обеспечивает герметичное и прочное соединение с другими элементами трассы
• Цвет: серый - соответствует стандартному цвету металлических кабельных систем IEK
• Срок службы: до 20 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 50х400мм совместим с другими элементами серии ESCA от IEK, имеющими аналогичные габариты и тип соединения. Монтаж выполняется путём фиксации соединителя к смежным участкам трассы болтовыми соединениями. Для надёжности рекомендуется использовать комплектные болты и гайки от того же производителя. Установка возможна как на стену, так и на потолок - зависит от проекта трассы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Оцинкование обеспечивает электроизоляционную защиту от коррозии, снижает риск возникновения точечных дефектов на поверхности. Отсутствие крышки требует дополнительной защиты при установке в местах с высокой запылённостью или доступом посторонних лиц.

Преимущества

• Плавный радиус 100 мм предотвращает перегиб кабелей и продлевает срок службы изоляции
• Оцинкованная сталь устойчива к механическому воздействию и химической среде
• Фиксация через соединитель исключает необходимость сварки - ускоряет сборку
• Габариты 50×400 мм обеспечивают достаточное пространство для групповой прокладки кабелей

Ограничения применения

• Не предназначена для открытых площадок без дополнительной защиты от осадков - отсутствует крышка
• Не рекомендуется для использования в агрессивных средах (например, химических производствах) без внешней оболочки
• Подходит только для кабелей с наружным диаметром, позволяющим проходить через радиус 100 мм - проверьте минимальный допустимый радиус изгиба вашего кабеля
• Не является самостоятельным корпусом - требует сочетания с прямыми участками и крышками

Примеры использования

• Переход кабелей от нижнего уровня распределительного щита к верхнему уровню технологического оборудования
• Обход колонн или трубопроводов в производственных цехах
• Прокладка силовых кабелей в многоэтажных зданиях при вертикальном перемещении трассы
• Системы автоматизации на конвейерах, где необходимо сохранить целостность жил при частых вибрациях

Практические советы

• Перед монтажом убедитесь, что суммарный наружный диаметр всех кабелей не превышает 80% внутреннего объёма поворота - это обеспечит свободный выход при обслуживании
• При использовании в сырых помещениях дополнительно обработайте места соединений антикоррозийной смазкой
• Не используйте этот поворот как замену кабельному лотку - он лишь меняет направление, но не защищает от внешнего воздействия
• Для удобства сборки заказывайте комплект из нескольких элементов одного типа - это гарантирует одинаковый шаг крепления и совпадение габаритов
• Учитывайте посадочный диаметр соединителя - он должен точно соответствовать ширине основного лотка (400 мм)
