Поворот плавн. 90град тип Г01 ESCA 50х400мм | CPG01-0-90-050-400 IEK

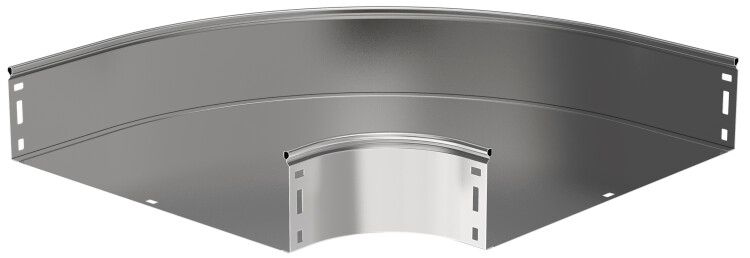

Поворот плавный 90 градусов тип Г01 ESCA IEK 50x400 мм - элемент кабельного лотка, обеспечивающий плавный горизонтальный поворот трассы под углом 90°. Применяется в системах прокладки кабелей в промышленных и коммерческих объектах. Изделие выполнено из оцинкованной стали, совместимо с лотками серии ESCA IEK.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA IEK 50x400 мм используется для изменения направления кабельной трассы без острых изгибов, что снижает риск повреждения изоляции проводов и упрощает протяжку кабелей. Подходит для установки в помещениях с высокой плотностью кабельных сетей: серверные комнаты, производственные цеха, распределительные пункты, трансформаторные подстанции.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры: высота 50 мм, ширина 400 мм
• Внутренний радиус: 100 мм - обеспечивает минимальную нагрузку на кабели при изгибе
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм
• Цвет: серый
• Диапазон рабочих температур: от –50 C до +40 C
• Степень защиты: IP00 - не защищён от попадания воды и пыли; применяется только внутри закрытых помещений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в умеренном и холодном климате, в том числе в неотапливаемых зонах
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с соединительным разъёмом - позволяет легко крепить к прямым участкам лотка
• Соответствие нормативам: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA IEK 50x400 мм совместим с лотками серии ESCA IEK того же размера (50×400 мм). Соединение осуществляется через фланцевые крепления - болтовое соединение с предварительно подготовленными отверстиями. Монтаж выполняется на опорные конструкции или кронштейны. Крышка в комплект не входит - её необходимо заказывать отдельно, если требуется герметизация трассы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - стандарту на металлические кабельные лотки. Отсутствие степени защиты (IP00) требует исключительно внутренней установки в сухих, защищённых от внешних воздействий помещениях. Наличие оцинкованного покрытия предотвращает коррозию в условиях повышенной влажности, характерной для промышленных объектов.

Преимущества

• Плавный радиус 100 мм минимизирует механическую нагрузку на кабели при протяжке
• Оцинкование по методу Сендзимира гарантирует долговечность и устойчивость к химическим средам
• Фиксация через стандартный соединительный разъём ускоряет сборку и исключает необходимость сварки
• Поддержка широкого температурного диапазона делает изделие пригодным для использования в неотапливаемых зонах

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых или запылённых мест - степень защиты IP00 не обеспечивает защиту от влаги и пыли
• Требуется обязательная установка крышки при необходимости защиты от внешнего воздействия
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи) - даже оцинкованная сталь может подвергнуться коррозии
• Не подходит для кабелей с большим наружным диаметром - проверьте соответствие радиуса изгиба спецификациям кабеля

Примеры использования

• Переход кабельной трассы между этажами в многоэтажном офисном здании
• Обход оборудования на производственной линии - например, вокруг станков или конвейеров
• Сборка вертикально-горизонтальных маршрутов в распределительных щитовых
• Прокладка силовых и сигнальных кабелей в технологических корпусах с ограниченным пространством

Практические советы

• При проектировании трассы учтите, что внутренний радиус 100 мм требует свободного места - минимальная глубина установки должна быть больше 100 мм
• Для удобства протяжки кабелей используйте смазку на основе силикона - особенно при большом количестве жил
• Заказывайте крышку отдельно (артикулы серии ESCA IEK с пометкой “крышка”) - она не входит в комплект
• Проверяйте совпадение размеров с другими элементами лотка - высота 50 мм и ширина 400 мм должны точно соответствовать прямым участкам
• При монтаже в вибрационных зонах (например, рядом с насосами) дополнительно закрепляйте поворот антивибрационными хомутами
