Поворот плавн. 90град тип В20 ESCA 50х400мм | CPV41-0-90-050-400 IEK

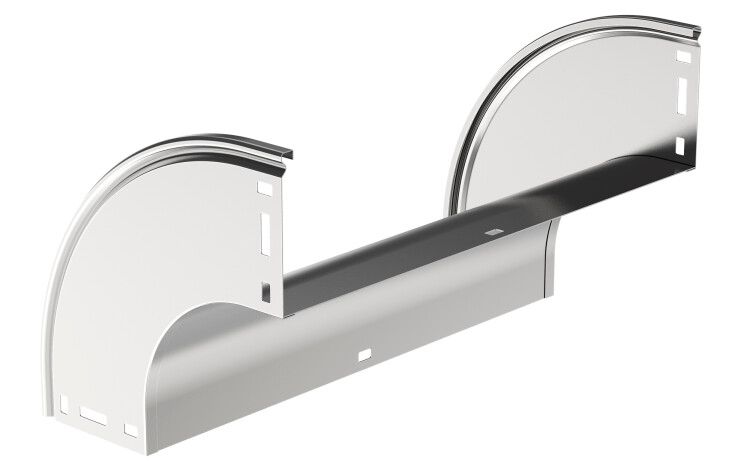

Поворот плавный 90 градусов тип В20 ESCA 50х400мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей в вертикальной плоскости. Аксессуар выполнен из оцинкованной стали, рассчитан на долгий срок службы и совместим с системами ESCA. Артикул cpv41-0-90-050-400 соответствует стандартному исполнению с соединителем.

Назначение и область применения

Поворот плавный 90 градусов тип В20 ESCA 50х400мм используется для организации вертикального внешнего поворота кабельной трассы. Применяется там, где требуется изменить направление кабеля с горизонтального на вертикальное - например, при выводе кабелей с этажа на этаж, через перекрытия или вдоль колонн. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных, коммерческих и жилых зданиях.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без острых изгибов, снижающих нагрузку на кабели;
• Размеры: высота 50 мм, ширина 400 мм - определяют внутреннее пространство для прохода кабелей;
• Внутренний радиус: 100 мм - гарантирует минимально допустимый радиус изгиба для большинства кабелей;
• Материал: сталь оцинкованная по технологии Сендзимира - защищает от коррозии даже в условиях повышенной влажности;
• Покрытие: оцинкованное, толщина слоя цинка ≥10 мкм - соответствует требованиям к долговечности в агрессивных средах;
• Цвет: серый - стандартизирован для промышленных решений;
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях или защищённых каналах;
• Исполнение: с соединителем - позволяет легко фиксировать элемент к другим участкам трассы без дополнительных деталей.

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 ESCA 50х400мм совместим с другими элементами системы ESCA от IEK, включая прямые участки, углы и крышки. Монтаж осуществляется путём вставки соединителя в смежные элементы трассы - фиксация происходит механически, без сварки или крепежа. Установка возможна как до прокладки кабелей, так и после - при наличии доступа к месту соединения. Обратите внимание: крышка в комплект не входит - её необходимо заказывать отдельно, если требуется герметичность или защита от пыли.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, предъявляемым к кабельным системам в России. Произведено из стали с антикоррозийным покрытием, обеспечивающим безопасную эксплуатацию в соответствии с ГОСТ Р 50571 и ПУЭ. Напряжение и ток не регламентируются - изделие является пассивным элементом трассы и не влияет на электрические параметры.

Преимущества

• Плавный радиус 100 мм исключает перегиб кабелей, продлевая срок их службы;
• Оцинкованная сталь устойчива к влаге и химическим воздействиям - подходит для помещений с высокой влажностью;
• Система ESCA обеспечивает унифицированную сборку - все элементы взаимозаменяемы;
• Соединитель встроен - экономит время монтажа и снижает риск некорректного соединения;
• Долгий срок службы (20 лет) минимизирует необходимость замены.

Ограничения применения

• Не предназначена для открытой установки на улице - отсутствие защиты IP и крышки делает её уязвимой к осадкам и прямому попаданию воды;
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи) - оцинкование не выдерживает длительного контакта;
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - проверьте спецификацию кабеля перед использованием;
• Требуется обязательная установка крышки при необходимости защиты от пыли, насекомых или случайного доступа - без неё система не соответствует нормам безопасности в некоторых объектах.

Примеры использования

• Переход кабелей с потолка на стену в офисном здании;
• Вывод силового кабеля из распределительного щита на уровень пола;
• Обход колонн и балок в производственных цехах;
• Прокладка кабелей между этажами в многоэтажных зданиях через технологические ниши.

Практические советы

• Перед монтажом убедитесь, что суммарный диаметр всех кабелей внутри не превышает 80% внутреннего объёма - это сохраняет теплоотвод и удобство обслуживания;
• Если трасса проходит в сыром месте (подвал, парковка), обязательно используйте крышку типа CPV41-COVER - она продлит жизнь всей системе;
• При сборке трассы начинайте с прямых участков, затем подсоединяйте поворот - так легче контролировать выравнивание;
• Артикул cpv41-0-90-050-400 - единственный вариант этого поворота в линейке ESCA; другие размеры требуют замены модели;
• Проверяйте целостность оцинкованного слоя при получении - царапины и сколы можно обработать антивандальным составом на основе цинка.
