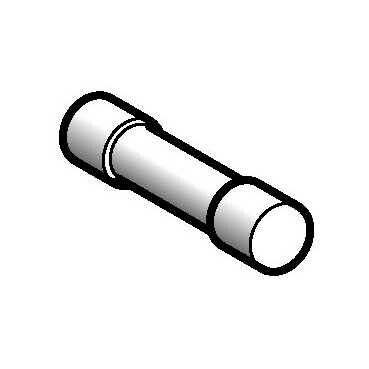

Предохранитель плавкий TeSys FUSE 10х38мм 6А 500В Schneider Electric DF2CN06

Предохранитель типа gG размер 10x38 мм 6А 500В от Schneider Electric - это плавкая вставка, предназначенная для защиты электрооборудования от перегрузок и коротких замыканий. Артикул df2cn06 соответствует серии TeSys FUSE и используется в промышленных цепях переменного тока до 500 В.

Назначение и область применения

Эта плавкая вставка защищает электрические цепи от повреждений из-за сверхтоков - когда ток превышает допустимую нагрузку. Подходит для установки в предохранительно-разъединительных устройствах, особенно там, где требуется надёжная защита силового оборудования. Применяется в распределительных щитах, пускателях, станках, насосах и других системах с высокой вероятностью аварийных режимов.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который вставка выдерживает без .
• Номинальное напряжение: 500 В - максимальное рабочее напряжение сети, для которой предназначена вставка.
• Тип тока: Переменный (AC) - работает только в сетях с изменяющимся направлением тока, не постоянным током (DC).
• Категория применения: gL/gG - обеспечивает быстрое отключение при коротком замыкании и защиту от длительной перегрузки.
• Отключающая способность: 120 кА - способна безопасно прервать ток короткого замыкания до 120 тысяч ампер.
• Габаритные размеры: 10×38 мм - стандартный форм-фактор, совместимый с большинством промышленных держателей.
• Рабочая частота: 50–60 Гц - оптимальна для сетей в России и Европе.

Совместимость и монтаж

Плавкая вставка df2cn06 устанавливается в держатель предохранителя, совпадающий по габаритам 10×38 мм. Совместима с устройствами серии TeSys FUSE от Schneider Electric, а также с аналогичными моделями других производителей, имеющими те же размеры и классификацию gG. Установка выполняется при отключенном питании. Нельзя использовать в держателях с меньшим внутренним диаметром - возможен контакт с корпусом и риск возгорания.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60269-1/2 для предохранителей категории gG. Обеспечивает сертифицированную отключающую способность и термостойкость. Материалы вставки не поддерживают горение, что снижает риск распространения пламени при срабатывании.

Преимущества

• Высокая отключающая способность (120 кА) позволяет применять её даже в мощных промышленных системах.
• Стандартные размеры 10×38 мм обеспечивают широкую совместимость с существующим оборудованием.
• Категория gG гарантирует одновременную защиту как от перегрузок, так и от КЗ - одно устройство решает две задачи.
• Произведено Schneider Electric - известный бренд с проверенной долговечностью и качеством материалов.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - может не отключить ток КЗ и вызвать опасность.
• Максимальное напряжение 500 В - нельзя использовать в сетях выше этого значения, даже временно.
• Учитывайте температурный режим окружающей среды: при температурах ниже –25 C и выше +70 C срок службы может снизиться.
• Не рекомендовано многократное использование после срабатывания - вставка является одноразовым элементом.

Примеры использования

• Защита двигателей в автоматических линиях производства.
• Щитовые устройства управления насосными станциями.
• Цепи питания исполнительных механизмов в системах автоматизации.
• Распределительные пункты с использованием контакторов TeSys FUSE.

Практические советы

• Выбирая предохранитель типа gG размер 10x38 мм 6А 500В, всегда сравнивайте номинальный ток с расчетным током нагрузки - он должен быть на 10–20 % выше.
• Проверьте соответствие держателя: даже маленький зазор может привести к нагреву и выходу из строя.
• При замене используйте оригинальные запчасти - несовместимые вставки могут не сработать в нужный момент.
• Обязательно фиксируйте вставку плотно - слабый контакт увеличивает риск перегрева и ложных срабатываний.
• Храните запасные вставки в сухом месте - влага снижает надёжность работы.
