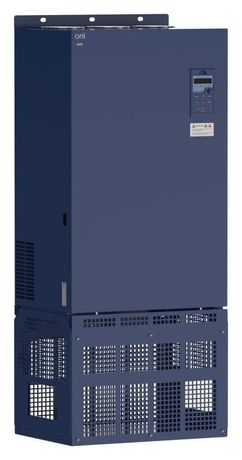

Преобразователь частоты A650 380В 3Ф 250кВт 470А M | A650-33E250M ONI IEK

Преобразователь частоты 250кВт 380В 3-фазный 470А с блоком управления IP20 от бренда ONI (IEK) предназначен для точного регулирования скорости трёхфазных двигателей в промышленных системах. Артикул a650-33e250m - решение для насосных и вентиляционных установок с высокими требованиями к энергоэффективности.

Назначение и область применения

Преобразователь частоты 250кВт 380В 3-фазный 470А с блоком управления IP20 используется для управления двигателями насосов, вентиляторов, компрессоров и других механизмов с переменной нагрузкой. Особенно эффективен в системах, где требуется постоянное поддержание давления, расхода или температуры - например, в водоснабжении, канализации, HVAC и на производстве.

Устройство подходит для работы в промышленных условиях благодаря встроенным специализированным функциям для насосных каскадов и совместимости с автоматизированными системами управления.

Технические характеристики

• Напряжение питания: 380 В, три фазы
• Выходная мощность: 250 кВт
• Номинальный выходной ток: 470 А
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокооборотными устройствами
• Частота входной сети: 50/60 Гц - работает в любых регионах
• Тип преобразования: Непосредственный - без промежуточного звена постоянного тока
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Поддержка протокола MODBUS - возможность интеграции в SCADA и другие системы автоматизации
• Наличие блока управления: Да - встроенная панель для настройки и контроля

Совместимость и монтаж

Преобразователь частоты 250кВт 380В 3-фазный 470А с блоком управления IP20 рассчитан на подключение к трёхфазным асинхронным двигателям мощностью до 250 кВт. Для монтажа необходима свободная площадь для теплоотвода - устройство требует принудительной вентиляции или установки в хорошо проветриваемом шкафе.

Работает с двигателями, соответствующими стандартам IEC 60034. Подключается через силовые клеммы - соблюдайте рекомендованную длину кабелей между преобразователем и двигателем (не более 100 метров без фильтра).

Интеграция с системами управления возможна через интерфейс MODBUS RTU - используйте экранированный двужильный кабель для связи.

Безопасность и стандарты

Преобразователь частоты 250кВт 380В 3-фазный 470А с блоком управления IP20 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Устройство имеет сертификаты на соответствие нормам EMC для промышленной среды.

IP20 не обеспечивает защиту от пыли и влаги - установка допускается только внутри закрытых щитовых помещений, исключающих попадание жидкостей и частиц.

Преимущества

• Встроенная система каскадного управления - позволяет контролировать несколько насосов из одного устройства
• Специализированные алгоритмы для насосов - снижают потребление энергии при частичной нагрузке
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных применений
• MODBUS - легко интегрируется в существующую автоматизацию без дополнительных модулей
• Увеличенный мощностной ряд линейки A650 - одинаковая архитектура управления для всех моделей

Ограничения применения

• Не предназначен для установки вне помещения - степень защиты IP20 запрещает использование во влажных, пыльных или открытых зонах
• Не подходит для однофазных сетей - требует стабильного трёхфазного питания 380 В
• Не рекомендуется использовать с генераторами без стабилизирующего контура - возможны скачки напряжения
• Максимальная выходная частота 600 Гц - недостаточна для некоторых сверхвысокооборотных приводов (например, турбины выше 10 000 об/мин)

Примеры использования

• Циркуляционные насосы в системах теплоснабжения многоквартирных домов
• Вентиляторы в промышленных воздуховодах с изменяемым потоком
• Групповое управление тремя-четырьмя насосами в водопроводной станции
• Компрессоры в технологических циклах с пульсирующей нагрузкой
• Линии производства с дозирующими насосами и заданным профилем давления

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность повредит двигатель
• Обязательно установите входной реактор, если питание подаётся от длинного кабеля или слабой сети
• Настройте параметры «плавного пуска» и «автоматического торможения» - это продлит срок службы механики
• Для каскадного управления насосами используйте режим «основной + резервный» - он обеспечит бесперебойную работу при отказе одного насоса
• Проверяйте температуру корпуса каждые 2–3 месяца - перегрев чаще всего вызван плохой вентиляцией
• Загрузите актуальное ПО с сайта ONI - обновления могут улучшить стабильность работы и добавить новые функции
