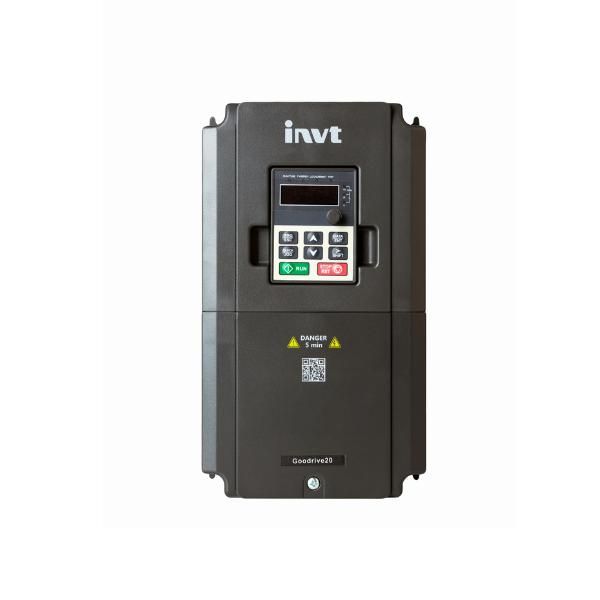

Преобразователь частоты GD20-5R5G-4 5.5 кВт 380 В INVT 90001-01328

Преобразователь частоты GD20-5R5G-4 от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя мощностью 5,5 кВт при напряжении питания 380 В. Это компактный и надёжный преобразователь частоты, подходящий для промышленной автоматизации, где важна точная настройка оборотов.

Назначение и область применения

GD20-5R5G-4 управляет работой электродвигателей, изменяя частоту и напряжение выходного тока. Благодаря этому можно плавно запускать и останавливать оборудование, снижая механические нагрузки и энергопотребление. Применяется там, где требуется контроль скорости: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Мощность: 5,5 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходное напряжение: до 380 В переменного тока
• Выходной ток: соответствует нагрузке 5,5 кВт при 380 В
• Частота выходного сигнала: регулируемая, обычно 0–400 Гц
• Защита от перегрузки: да, с автоподбором времени срабатывания
• Инвертор типа: V/F, векторный режим управления

Совместимость и монтаж

GD20-5R5G-4 совместим с большинством трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Для подключения требуются три фазы входного напряжения (L1, L2, L3) и три выходных провода (U, V, W) к двигателю. Обязательно соблюдайте полярность и заземление. Кабели должны быть рассчитаны на рабочий ток и иметь достаточное сечение. Монтаж выполняйте в закрытом щите с принудительной вентиляцией - устройство выделяет тепло при длительной работе.

Безопасность и стандарты

GD20-5R5G-4 соответствует требованиям международных норм EMC и безопасности для промышленного оборудования. Устройство имеет внутреннюю защиту от перепадов напряжения, перегрева, короткого замыкания и потери фазы. Однако не предназначено для работы во взрывоопасных средах или при наличии агрессивных газов.

Преимущества

• Плавный пуск снижает ударные нагрузки на механизм и сеть
• Энергоэффективность: уменьшает потребление электроэнергии при частичной нагрузке
• Простая настройка через кнопки на лицевой панели
• Стабильная работа даже при колебаниях сети +-15%
• Компактный корпус - легко помещается в шкаф управления

Ограничения применения

• Не работает от однофазной сети - необходима трёхфазная подводка 380 В
• Не рекомендован для постоянной работы при температуре выше +40 C без дополнительного охлаждения
• Не подходит для сервоприводов, шаговых двигателей или двигателей постоянного тока
• Не защищён от прямого попадания воды - IP-класс защиты не указан, значит, используется только внутри щита

Примеры использования

• Регулирование скорости циркулярной пилы на деревообрабатывающем участке
• Управление насосом в системе водоснабжения - плавное увеличение давления
• Контроль оборотов вентилятора в печи сушки
• Автоматизация конвейера на пищевом производстве

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Настройте параметры ускорения/замедления - слишком быстрый пуск вызывает скачки тока
• Используйте входной реактор, если питание от слабой сети или есть много помех
• Обновляйте прошивку, если доступны версии от INVT - это улучшает стабильность
• Записывайте установленные параметры - они сохранятся после отключения, но лучше сделать резервную копию
• GD20-5R5G-4 - это модель из линейки INVT GD20; аналоги других брендов могут отличаться алгоритмами управления
