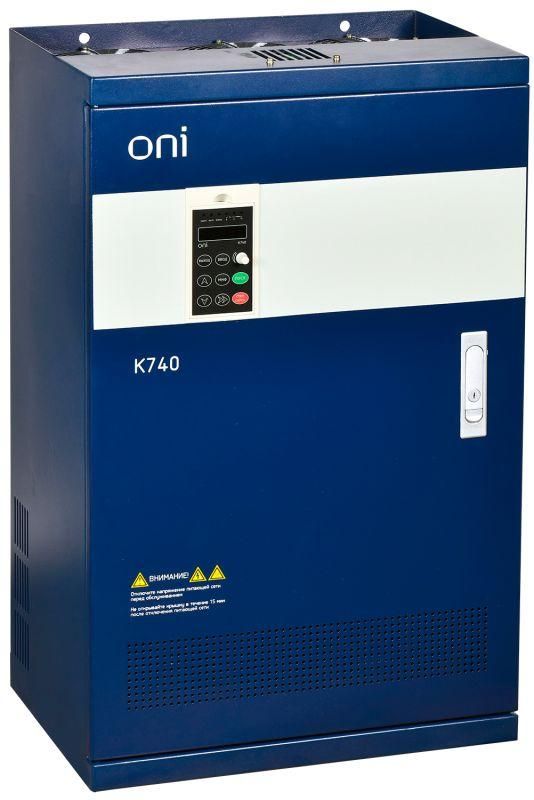

Преобразователь частоты K740 380В 3Ф 93-110кВт 176-210А энкодер Profibus ONI K740-33-93G110PMZ IEK

Преобразователь частоты ONI K740 380В 3Ф 93–110кВт 176–210А с энкодером и Profibus предназначен для точного управления скоростью асинхронных двигателей в промышленных системах. Модель k740-33-93g110pmz обеспечивает высокую эффективность при работе с нагрузками до 110 кВт и совместима с промышленными сетями через встроенный интерфейс Profibus DP.

Назначение и область применения

Преобразователь частоты ONI K740 используется для регулирования скорости вращения электродвигателей переменного тока. Подходит для автоматизации технологических процессов на производствах: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Применяется в промышленных, коммерческих и некоторых жилых объектах, где требуется энергоэффективное управление оборудованием.

Технические характеристики

• Напряжение питания: 400 В (трёхфазное), допускается колебание +-10%
• Номинальная мощность: 93 кВт при 400 В / 110 кВт при более высокой перегрузке (кратковременно)
• Выходной ток: 210 А (номинальный), максимальный ток до 250 А (перегрузка 150% на 60 сек)
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 320 Гц - позволяет управлять двигателями с высокими требованиями к скорости
• Максимальное выходное напряжение: 437 В - обеспечивает достаточную амплитуду импульсов для надёжного запуска двигателей
• Интерфейсы связи: Profibus DP (встроенная плата), Modbus RTU (через порты управления)
• Тип управления: векторное с обратной связью от энкодера - повышает точность позиционирования и динамику
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, требует установки в закрытом шкафе
• Способы задания параметров: ручная настройка на панели, дистанционное управление через интерфейсы
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740 имеет встроенную плату Profibus DP - не требует дополнительных модулей для подключения к контроллерам Siemens S7, Allen Bradley и другим устройствам с этим протоколом. Для работы с энкодером необходимо подключение сигнальных проводов (A/B/Z) к соответствующим клеммам. Установка выполняется в электрощите с принудительным охлаждением. Минимальный зазор вокруг устройства - 100 мм с каждой стороны для теплоотвода. Подключение силовых кабелей - к клеммам L1/L2/L3 (вход) и U/V/W (выход). Нулевой провод и заземление обязательно подключаются к выделенным контактам.

Безопасность и стандарты

Преобразователь частоты ONI K740 соответствует требованиям EN 61800-5-1 (безопасность управления приводами) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки по току, потери фазы и замыкания реализована на уровне аппаратуры. Отсутствие защиты от брызг воды (IP20) требует исключительно внутренней установки в электрошкафах класса IP54 и выше.

Преимущества

• Встроенная плата Profibus DP снижает стоимость и время интеграции в существующие системы автоматизации
• Векторное управление с энкодером обеспечивает точность позиционирования до +-0,1%, что важно для станков и роботов
• Поддержка двух режимов мощности (93/110 кВт) даёт гибкость при выборе нагрузки
• Широкий диапазон выходной частоты (до 320 Гц) позволяет использовать двигатель в высокоскоростных режимах
• Поддержка Modbus RTU - возможность подключения к HMI и SCADA-системам без дополнительных адаптеров

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не работает с однофазными сетями - требует трёхфазного питания 400 В
• Отсутствуют порты RS-485 - нельзя подключить несколько устройств по последовательному интерфейсу без внешнего маршрутизатора
• Энкодер не встроен - требуется внешний датчик с подходящим типом выхода (HTL/TTL)
• Не рекомендован для длительной работы на пределе мощности (110 кВт) без усиленного охлаждения и контроля температуры окружающей среды

Примеры использования

• Привод центробежного насоса в системе водоснабжения промышленного комплекса - экономия энергии за счёт изменения скорости в зависимости от потребления
• Управление конвейерной лентой на пищевом производстве - точная синхронизация со смежными участками через Profibus
• Привод шпинделя станка с ЧПУ - использование энкодера для позиционирования с высокой точностью
• Вентиляционная система в торговом центре - автоматическое изменение оборотов по уровню CO₂

Практические советы

• Перед первым запуском проверьте соответствие типа энкодера (например, HTL или TTL) и правильность подключения сигналов A/B/Z
• Для долгой службы используйте воздушный фильтр в шкафу - даже при IP20 пыль на радиаторах снижает КПД
• Настройте параметры торможения (DC braking) при больших инерционных нагрузках - это продлит жизнь механике
• При использовании Profibus убедитесь, что адрес устройства установлен правильно и не конфликтует с другими узлами сети
• Запрещено подключать выход преобразователя к другой сети или генератору - возможен выход из строя IGBT-модулей
• При замене старого ПЧ - сверьте посадочные размеры и расположение клемм: модель k740-33-93g110pmz имеет специфическую габаритную схему
