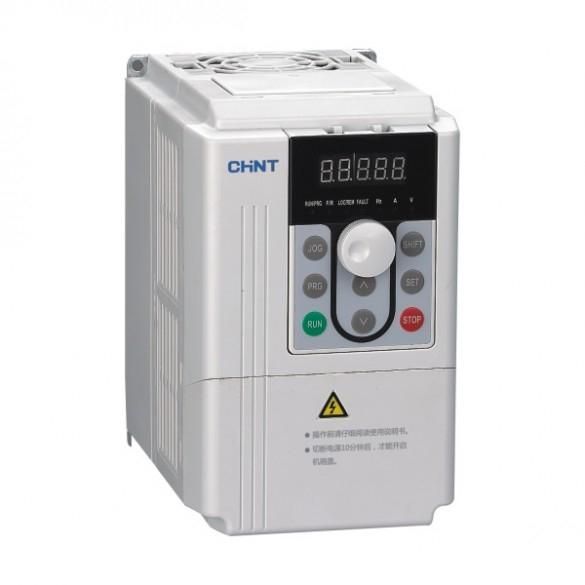

Преобразователь частоты NVF2G-1.5/PS4, 1.5кВт, 380В 3Ф, тип для вентиляторов и водяных насосов | 639012 CHINT

Преобразователь частоты NVF2G-1.5/PS4, 1.5 кВт от CHINT предназначен для точного регулирования скорости асинхронных двигателей в системах вентиляции и водоснабжения. Модель NVF2G-1.5/PS4 обеспечивает стабильную работу насосов и вентиляторов за счет плавного пуска, снижения потребления электроэнергии и встроенного ПИД-регулятора.

Назначение и область применения

Преобразователь частоты NVF2G-1.5/PS4 используется для управления асинхронными двигателями с разомкнутым контуром. Он оптимизирован для работы с вентиляторами, циркуляционными и водоотводными насосами, где требуется изменение оборотов в зависимости от нагрузки. Подходит для установки в системах отопления, кондиционирования, канализации, водоснабжения и промышленной вентиляции.

Технические характеристики

• Мощность: 1,5 кВт
• Напряжение питания: 380 В, трёхфазное
• Выходное напряжение: до 380 В (плавно регулируемое)
• Номинальный выходной ток: 3,7 А
• Количество фаз: 3
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищен от воды и пыли
• Пусковой крутящий момент: до 1,5× номинального при 0,5 Гц
• Перегрузочная способность: повышенная - выдерживает кратковременные перегрузки
• Встроенный ПИД-регулятор - позволяет поддерживать заданное давление или расход без внешних контроллеров

Совместимость и монтаж

Преобразователь частоты NVF2G-1.5/PS4 совместим с большинством стандартных трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Для монтажа требуется свободное место в щите с хорошей вентиляцией - устройство не имеет защиты от пыли и влаги (IP20). Клеммы для подключения питания и двигателя расположены на передней панели. Обязательно соблюдайте полярность фаз L1/L2/L3 и заземление. Не допускается установка в условиях повышенной влажности, запылённости или температуре ниже 0 C без дополнительного обогрева.

Безопасность и стандарты

Преобразователь соответствует требованиям международных норм безопасности IEC 61800-5-1 и IEC 60204-1. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована на уровне устройства. Установка должна выполняться в соответствии с ПУЭ и правилами электромонтажа.

Преимущества

• Высокий пусковой момент - двигатель легко запускается даже под нагрузкой
• Автоматическое энергосбережение - снижает потребление при низкой нагрузке
• ПИД-регулятор встроен - исключает необходимость в дорогостоящих внешних контроллерах
• Гибкая настройка - множество параметров для адаптации под конкретную задачу
• Надёжная работа при колебаниях сети - устойчив к просадкам напряжения

Ограничения применения

• Не применяется в взрывоопасных средах - отсутствует взрывозащита
• Запрещена установка вне закрытых шкафов из-за степени защиты IP20
• Не подходит для однофазных сетей - требует трёхфазное питание 380 В
• Работает только с асинхронными двигателями - несовместим с синхронными или шаговыми
• Не рекомендован для длительной работы при температуре выше +40 C без принудительного охлаждения

Примеры использования

• Циркуляционный насос в системе теплоснабжения - регулировка подачи теплоносителя по температуре помещения
• Вентилятор в промышленном воздуховоде - автоматическая подстройка под уровень CO₂
• Насос для полива в теплице - управление давлением через датчик в трубопроводе
• Оборудование для мойки - плавное увеличение скорости при старте для предотвращения гидроудара

Практические советы

• Выбирая преобразователь частоты NVF2G-1.5/PS4, проверьте соответствие номинального тока двигателя (не более 3,7 А)
• Для долгой службы используйте входной реактор и выходной dV/dt-фильтр - особенно при длинных кабелях (>30 м)
• Настройте ПИД-регулятор через меню на панели: начните с коэффициентов P=10, I=5, D=0 и корректируйте по реальной реакции системы
• Не забудьте про заземление корпуса - это обязательное условие для защиты от импульсных помех
• При использовании в холодных помещениях предусмотрите подогрев шкафа - конденсат внутри устройства может вызвать отказ
