Преобразователь частоты NVF5-1.5/TS4-B 1.5кВт, 380В 3Ф, перегрузка 150% | 201996 CHINT

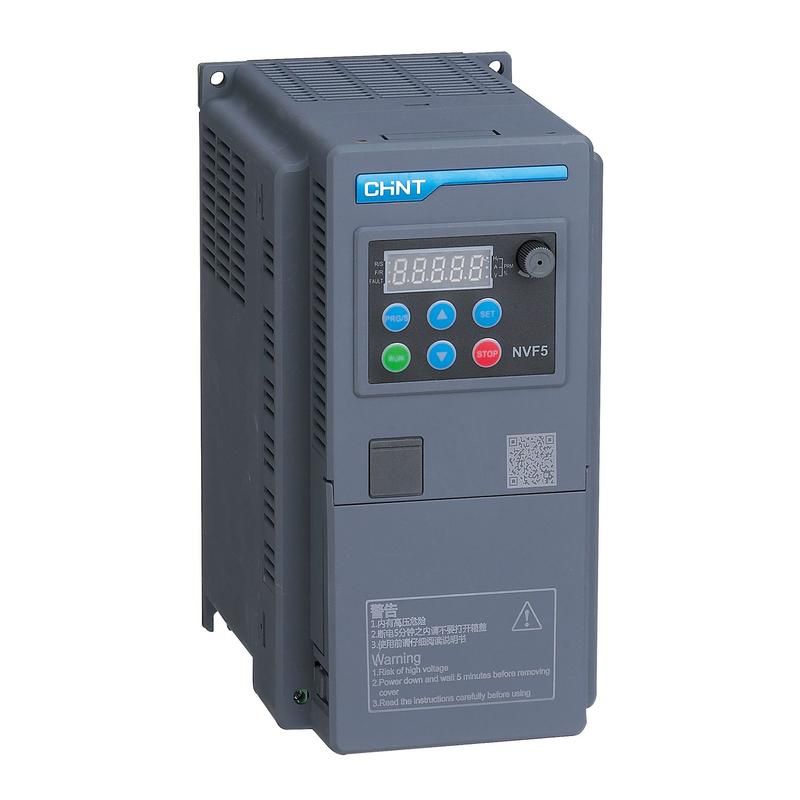

Преобразователь частоты NVF5-1.5/TS4-B 1.5 кВт, 380 В, 3 фазы, общий тип, перегрузка 150% - компактное устройство от CHINT для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 1.5 кВт. Подходит для автоматизации насосов, вентиляторов и другого оборудования с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты NVF5-1.5/TS4-B управляет скоростью вращения двигателя за счёт изменения частоты питания. Это позволяет экономить энергию, снижать механические нагрузки на оборудование и повышать точность процессов. Устройство применяется там, где требуется плавный запуск и регулирование оборотов: в системах водоснабжения, кондиционирования, охлаждения, упаковочных машинах, конвейерах и керамических линиях.

Технические характеристики

• Напряжение сети: 380 В, три фазы
• Максимальная выходная мощность: 1.5 кВт
• Номинальный выходной ток: 3.7 А
• Максимальное выходное напряжение: 380 В
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Перегрузочная способность: 150% от номинала в течение 60 секунд
• Управление: бесконтактный векторный метод без датчиков

Совместимость и монтаж

Преобразователь частоты NVF5-1.5/TS4-B совместим с большинством трёхфазных асинхронных двигателей мощностью до 1.5 кВт. Для подключения требуются клеммы L1/L2/L3 (ввод сети) и U/V/W (выход к двигателю). Монтаж выполняется на вертикальную поверхность в закрытом щите. Обязательно соблюдать минимальные зазоры вокруг корпуса для обеспечения естественной вентиляции - из-за IP20 устройство нельзя устанавливать во влажных или пыльных местах без дополнительной защиты.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности IEC/EN 61800-5-1. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними схемами. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных зон.

Преимущества

• Малые габариты и вес - удобен для установки в ограниченных пространствах
• Высокая эффективность управления без датчиков - снижает стоимость системы
• Поддержка перегрузки 150% - выдерживает кратковременные пики нагрузки
• Простой интерфейс настройки - минимум параметров для базового запуска

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает использование в сыром, пыльном или агрессивном окружении
• Не подходит для однофазных сетей - требует стабильного трёхфазного напряжения 380 В
• Не имеет встроенных фильтров высших гармоник - при чувствительных нагрузках может потребоваться внешний входной фильтр
• Не рекомендован для приводов с постоянным моментом (например, лебёдки) без предварительной проверки динамической нагрузки

Примеры использования

• Насосы в системах водоснабжения зданий - плавное изменение давления
• Вентиляторы кондиционеров - энергосбережение при частичной нагрузке
• Фасовочные машины - точная скорость движения ленты
• Ленточные конвейеры в логистике - регулируемый режим работы
• Циркулярные пилы и шлифмашины в керамическом производстве - контроль оборотов по технологии

Практические советы

• Выбирайте преобразователь частоты NVF5-1.5/TS4-B только для двигателей с номинальной мощностью ≤1.5 кВт - превышение вызовет аварийное отключение
• Обеспечьте доступ к клеммникам для обслуживания - корпус не снимается без демонтажа устройства
• Избегайте установки рядом с источниками тепла - температура окружающей среды должна быть +5…+40 C
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) используйте экранированный кабель и заземлите экран
• Настройте параметры ускорения и замедления - слишком быстрый разгон может вызвать скачки тока даже при допустимой мощности
