Преобразователь частоты NVF5-3.7/TS4-B 3.7кВт, 380В 3Ф, перегрузка 150% | 201998 CHINT

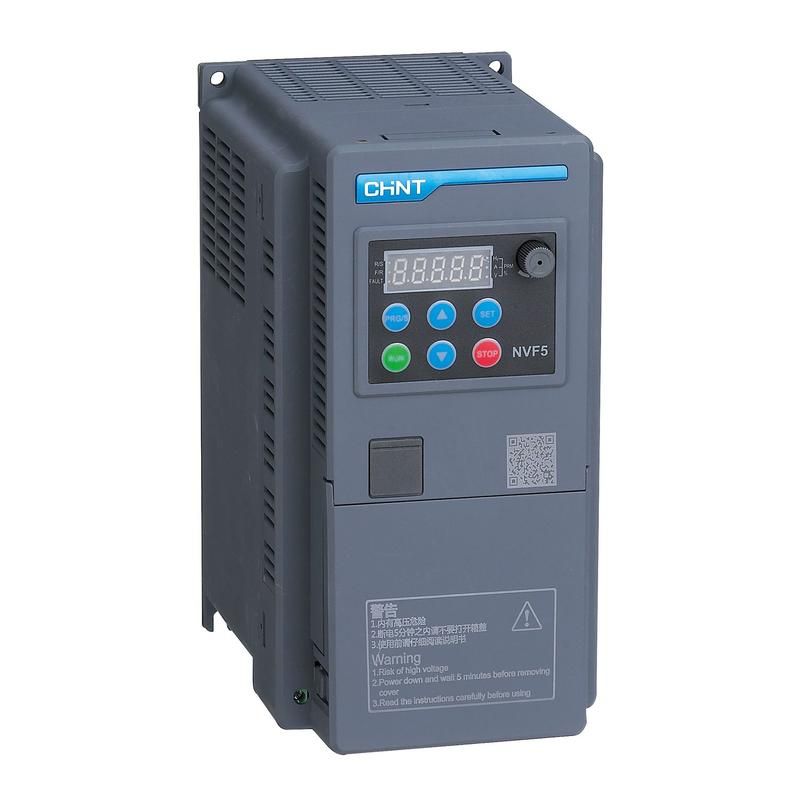

Преобразователь частоты NVF5-3.7/TS4-B 3.7 кВт, 380 В, 3 фазы, общий тип, перегрузка 150% - компактное устройство для регулирования скорости трёхфазного асинхронного двигателя. Бренд CHINT предлагает эту модель как надёжное решение для автоматизации насосов, вентиляторов и другого оборудования с переменной нагрузкой. Артикул 201998 соответствует серийному исполнению NVF.

Назначение и область применения

Преобразователь частоты NVF5-3.7/TS4-B предназначен для точного контроля оборотов электродвигателей мощностью до 3,7 кВт. Он позволяет плавно запускать и останавливать оборудование, снижает пиковую нагрузку на сеть и экономит электроэнергию. Подходит для установки в системах кондиционирования, водоснабжения, вентиляции, упаковочных линиях, конвейерах и керамических производствах.

Технические характеристики

• Напряжение питания: 380 В, три фазы
• Выходная мощность: 3,7 кВт
• Номинальный выходной ток: 9 А
• Максимальное выходное напряжение: 380 В
• Перегрузочная способность: 150% от номинала в течение 60 секунд
• Степень защиты: IP20 - защищён от доступа пальцами и крупным мусором, не предназначена для работы во влажной или пыльной среде без корпуса
• Управление: бесконтактный векторный метод - обеспечивает высокую точность без датчиков положения ротора

Совместимость и монтаж

Преобразователь частоты NVF5-3.7/TS4-B совместим с большинством трёхфазных асинхронных двигателей мощностью до 3,7 кВт. Для монтажа требуется свободное место в щите с минимальным зазором 50 мм сверху и снизу для теплоотвода. Клеммы для подключения питания и двигателя расположены сбоку - провода должны иметь сечение не менее 4 мм2. Устройство крепится на DIN-рейку или плоскую поверхность с помощью четырёх винтов. Не допускается установка рядом с источниками тепла или вибраций.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61800-5-1 и ГОСТ Р МЭК 61800-5-1. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними схемами. Отсутствие встроенной защиты от внешней пыли и влаги требует обязательного размещения в закрытом шкафу класса защиты не ниже IP54.

Преимущества

• Малые габариты и вес - удобно для компактных распределительных щитов
• Работает без датчиков - снижает стоимость системы и сложность обслуживания
• Высокая перегрузочная способность (150%) - выдерживает кратковременные пики нагрузки, характерные для насосов и конвейеров
• Простой интерфейс настройки - базовые параметры задаются через кнопки на лицевой панели

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 требует герметичного шкафа
• Не подходит для однофазных сетей - требует трёхфазного питания 380 В
• Не рекомендован для прямого управления двигателями выше 3,7 кВт - возможна перегрузка и отказ
• Не имеет встроенного фильтра EMI - при чувствительной аппаратуре рядом требуется внешний входной фильтр

Примеры использования

• Насосы водоснабжения в жилых и офисных зданиях - плавный пуск продлевает срок службы труб и клапанов
• Вентиляторы систем кондиционирования - энергосбережение за счёт регулирования скорости по температуре
• Ленточные конвейеры на фасовочных линиях - точная синхронизация со скоростью упаковки
• Циркулярные пилы и шлифмашины в керамической промышленности - управление моментом и скоростью реза

Практические советы

• Выбирая преобразователь частоты NVF5-3.7/TS4-B, проверьте соответствие номинального тока двигателя (не более 9 А) - превышение вызывает аварийную остановку
• Подключайте двигатель к выходным клеммам U/V/W строго после отключения питания - риск повреждения модулей
• Настройте параметр “время разгона” не меньше 5–10 секунд - это снижает ударные нагрузки на механику
• При использовании в многоканальных системах - изолируйте силовые кабели от сигнальных минимум на 15 см, чтобы избежать помех
• Регулярно проверяйте состояние радиатора - пыль на нем снижает эффективность охлаждения даже при IP20
