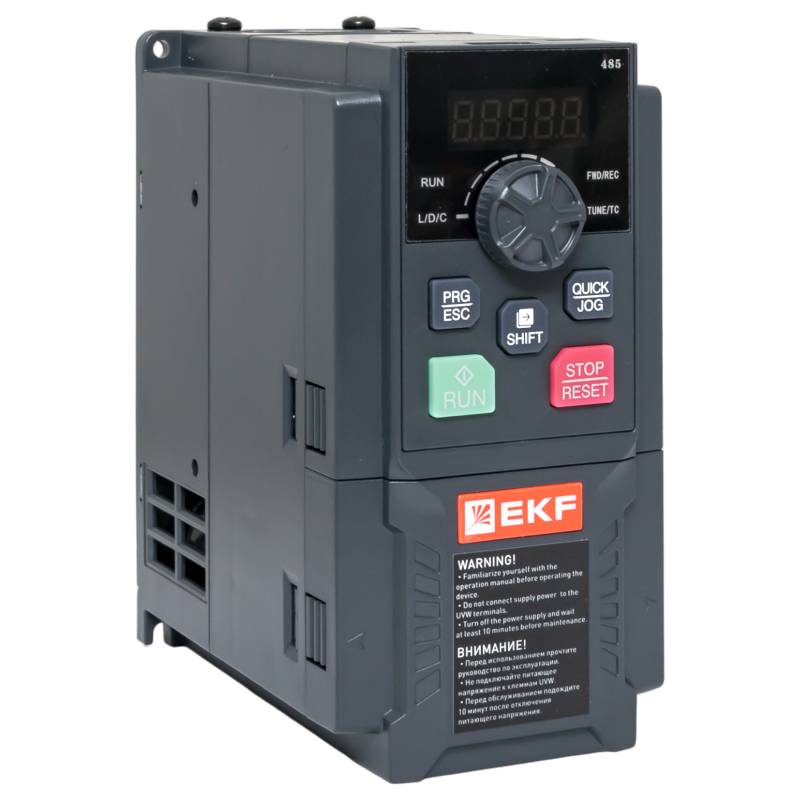

Преобразователь частоты PRO-Drive PD-150-FC-0K7-43-B |PD-150-FC-0K7-43-B|EKF

Частотный преобразователь PRO-Drive PD-150-FC-0K7-43-B от EKF предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей мощностью до 0,7 кВт. Этот преобразователь применяется в автоматизированных системах, где важна точная управляемость движения - например, на конвейерах, насосах или вентиляторах.

Назначение и область применения

PRO-Drive PD-150-FC-0K7-43-B используется для управления электродвигателями, требующими изменения частоты вращения в зависимости от технологических задач. Он заменяет механические системы регулирования, снижая энергопотребление и износ оборудования. Подходит для работы в промышленной автоматике: станках, транспортерах, системах вентиляции, компрессорах и других устройствах с переменной нагрузкой.

Технические характеристики

• Сетевое напряжение: 330–450 В, три фазы - работает от промышленной сети без дополнительных трансформаторов;
• Выходная мощность: до 0,7 кВт - рассчитан на двигатели этого класса;
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами;
• Выходное напряжение: до 400 В - совместим с большинством стандартных трехфазных двигателей;
• Частота сети: 50/60 Гц - адаптирован для российских и международных сетей;
• Цифровые входы: 5 шт. - для подключения кнопок, датчиков, сигналов старта/стоп;
• Цифровые выходы: 3 шт. - для сигнализации состояния, управления внешними устройствами;
• Аналоговые входы/выходы: 2/2 - позволяют принимать и выдавать сигналы 0–10 В или 4–20 мА для обратной связи;
• Интерфейс RS-485: 1 шт. - для подключения к системам автоматизации через Modbus RTU;
• Поддержка Modbus: да - возможность интеграции с PLC и SCADA-системами;
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не от брызг и влаги;
• Тип преобразования: непосредственный - без промежуточного звена постоянного тока, что упрощает схему.

Совместимость и монтаж

PRO-Drive PD-150-FC-0K7-43-B монтируется на DIN-рейку или в щитовой корпус. Для подключения требуется соблюдать полярность фаз L1/L2/L3 и N (при наличии). Выходные кабели к двигателю должны быть экранированными, особенно при длинных линиях (>10 м), чтобы минимизировать помехи. Клеммы для аналоговых и цифровых сигналов расположены отдельно - удобно для разводки. Устройство не имеет встроенного тормозного модуля - при торможении с большой инерцией потребуется внешний тормозной резистор.

Безопасность и стандарты

PRO-Drive PD-150-FC-0K7-43-B соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управления) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности для промышленного оборудования в России и странах ЕАЭС.

Преимущества

• Управление по двум режимам: скорость или момент - гибкая настройка под тип нагрузки;
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных задач;
• Интеграция с системами автоматизации через Modbus - легко встраивается в существующую инфраструктуру;
• Наличие двух аналоговых каналов - можно использовать датчики давления, температуры или потока в качестве обратной связи;
• Непосредственный тип преобразования - меньше элементов, выше надёжность и проще обслуживание.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 исключает использование вне закрытых щитов;
• Не поддерживает питание от однофазной сети - требует трёхфазное напряжение 330–450 В;
• Не имеет встроенной функции динамического торможения - при больших инерционных нагрузках нужен внешний резистор;
• Работает только с асинхронными двигателями - несовместим с синхронными или сервоприводами;
• Максимальная мощность 0,7 кВт - не подходит для более мощных установок.

Примеры использования

• Конвейерная линия - плавный запуск и изменение скорости в зависимости от загрузки;
• Вентиляционная система - регулировка оборотов вентилятора по уровню CO₂ или температуре;
• Насосная станция - поддержание постоянного давления в трубопроводе;
• Фрезерный станок - точная настройка частоты вращения шпинделя для разных материалов;
• Ленточная трансортёрная система - синхронизация нескольких приводов через Modbus.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - перепутанные провода повредят двигатель и преобразователь;
• При использовании аналоговых входов используйте экранированные кабели и заземлите экран на стороне контроллера;
• Для долгой службы не допускайте перегрева - обеспечьте вентиляцию вокруг корпуса PRO-Drive PD-150-FC-0K7-43-B;
• Настройку параметров выполняйте через меню на панели или через программное обеспечение EKF - не меняйте критические параметры без документации;
• Если двигатель часто тормозится - обязательно подключите внешний тормозной резистор подходящей мощности;
• Проверяйте посадочные размеры перед установкой - хотя форм-фактор стандартизирован, расстояние до соседних устройств должно быть не менее 50 мм.
