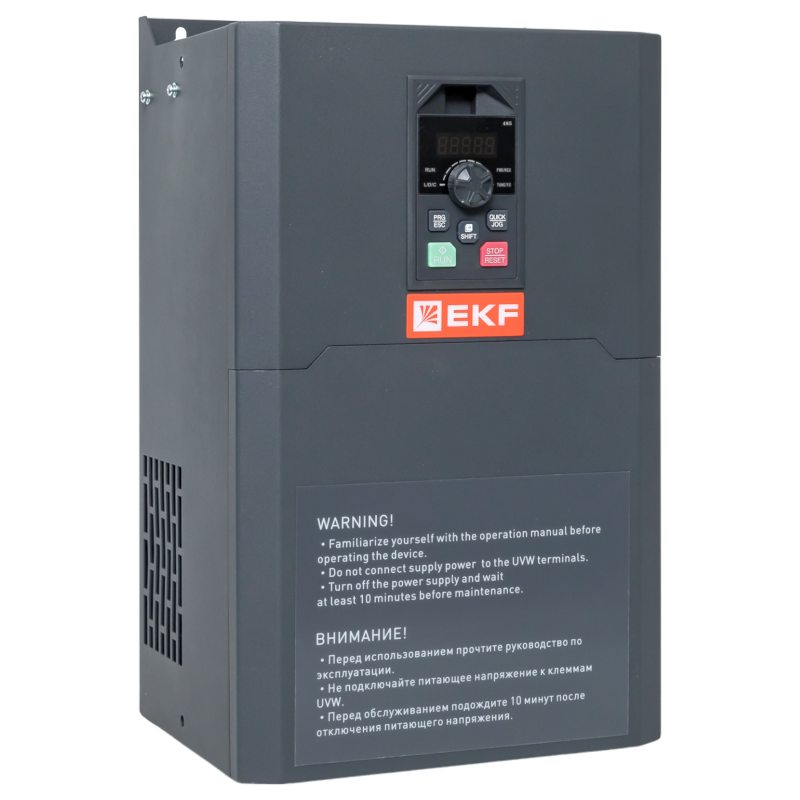

Преобразователь частоты PRO-Drive PD-150-FC-37K-43-B |PD-150-FC-37K-43-B|EKF

Преобразователь частоты PRO-Drive PD-150-FC-37K-43-B EKF - это устройство для регулирования скорости трёхфазных асинхронных двигателей мощностью до 37 кВт. Он применяется в системах автоматизации, где требуется точный контроль над движением механизмов, например, на конвейерах, насосах или вентиляторах. Модель PD-150-FC-37K-43-B EKF отличается высокой гибкостью управления и совместимостью с промышленными сетями.

Назначение и область применения

Преобразователь частоты PRO-Drive PD-150-FC-37K-43-B EKF используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Он заменяет механические системы передач и позволяет точно управлять моментом на валу в зависимости от нагрузки. Подходит для работы с оборудованием, требующим изменяемой скорости: насосы, вентиляторы, компрессоры, транспортеры, шнековые питатели, станки с ЧПУ.

Технические характеристики

• Мощность: 37 кВт - рассчитан на двигатели этой мощности при напряжении 380 В;
• Питание: 330–450 В переменного тока, три фазы - работает в промышленной сети с допустимым колебанием напряжения;
• Выходная частота: до 600 Гц - позволяет управлять двигателями с высокими скоростями, включая шпиндели и центрифуги;
• Выходное напряжение: до 400 В - адаптировано под стандартные трехфазные двигатели;
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов аварийной остановки;
• Цифровые выходы: 2 - для сигнализации состояния, управления внешними устройствами;
• Аналоговые входы/выходы: 2/2 - для подключения потенциометров, датчиков давления, температуры или получения обратной связи;
• RS-485: 1 порт - реализует связь с PLC, HMI или SCADA-системами через Modbus RTU;
• Поддержка Modbus: да - позволяет интегрировать устройство в существующую автоматизированную систему;
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами;
• Защита: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в электрошкафу.

Совместимость и монтаж

Преобразователь частоты PRO-Drive PD-150-FC-37K-43-B EKF монтируется в закрытом щите класса защиты не ниже IP54. Для подключения используются клеммы на передней панели: вход L1/L2/L3/N, выход U/V/W, управление и заземление. Кабели питания должны иметь достаточное сечение - рекомендуется проверить таблицу сечений в руководстве пользователя. Устройство не имеет встроенного тормозного модуля - при больших инерционных нагрузках потребуется внешний тормозной резистор. Все провода следует прокладывать отдельно: силовые - от управляющих, чтобы избежать помех.

Безопасность и стандарты

Преобразователь частоты PRO-Drive PD-150-FC-37K-43-B EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управления) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленной среде и снижает риск возникновения помех в соседнем оборудовании.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - подходит для высокоскоростных задач;
• Наличие двух аналоговых каналов - удобно для сложных систем с обратной связью;
• Поддержка Modbus по RS-485 - легко интегрируется в современные АСУ ТП;
• Пять цифровых входов - позволяют реализовать сложные алгоритмы управления без внешнего контроллера;
• Работа при пониженном напряжении (330 В) - устойчив к просадкам в сети.

Ограничения применения

• Не предназначена для работы вне электрощита - степень защиты IP20 исключает использование на открытом воздухе или в сырых помещениях;
• Требует внешнего тормозного резистора при быстром торможении - без него возможны перегрузки по постоянному току;
• Не поддерживает CANopen, Profibus или Ethernet/IP - ограничен набор коммуникационных протоколов;
• Максимальная мощность 37 кВт - не подходит для двигателей выше этого значения даже при кратковременных перегрузках.

Примеры использования

• Конвейерная линия - плавное ускорение и замедление для предотвращения повреждения груза;
• Вентиляция в цеху - регулировка оборотов в зависимости от температуры и загрузки;
• Насосная станция - поддержание постоянного давления в трубопроводе;
• Фрезерный станок - точная настройка скорости шпинделя для разных материалов;
• Ленточные транспортёры - синхронизация нескольких приводов по сигналу от PLC.

Практические советы

• Перед первым запуском обязательно настройте параметры двигателя (мощность, ток, число пар полюсов) - неверные данные вызывают перегрев или отказ;
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) установите выходной дроссель - это снизит импульсные помехи;
• Заземление корпуса должно быть выполнено отдельным проводом с минимальным сечением 10 мм2 - это важно для безопасности и ЭМС;
• Для удалённого управления используйте аналоговый вход 0–10 В - он проще в настройке, чем Modbus;
• Обязательно сохраняйте заводские настройки в виде файла - они нужны при восстановлении после сбоев.
