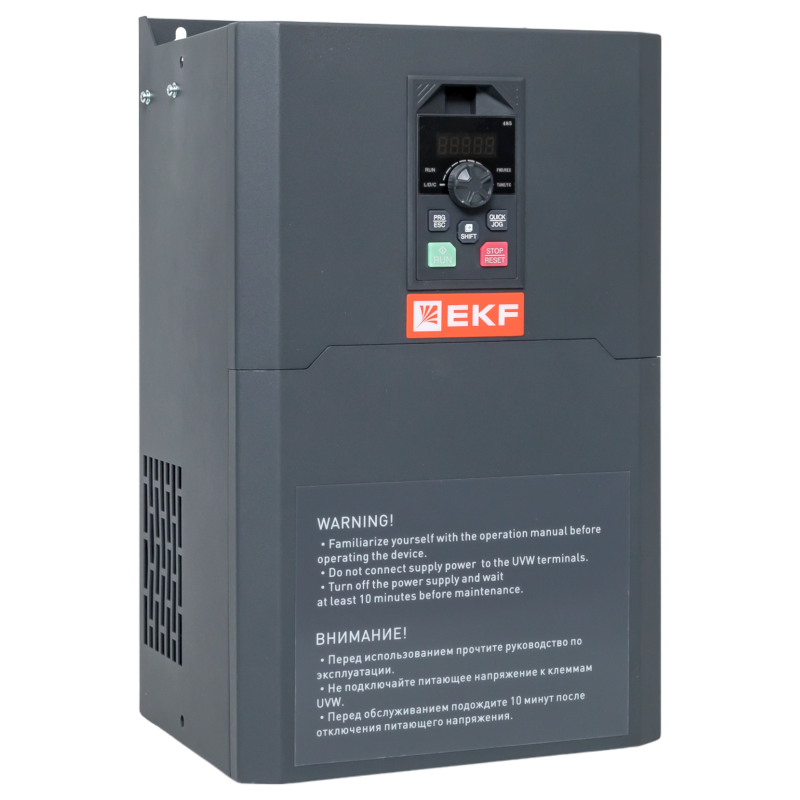

Преобразователь частоты PRO-Drive PD-150-FC-30K-43 |PD-150-FC-30K-43|EKF

Преобразователь частоты EKF модели PD-150-FC-30K-43 предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Он обеспечивает стабильную работу оборудования за счёт точного контроля частоты и напряжения на выходе, что особенно важно при изменении нагрузки. Этот преобразователь EKF подходит для автоматизации конвейеров, насосов, компрессоров и других устройств с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями, где требуется изменение скорости вращения вала - например, в системах транспортировки, вентиляции, гидравлики и технологических линиях. Он заменяет механические способы регулирования (например, дросселирование или ременные передачи), снижая энергопотребление и износ оборудования. Подходит для работы в цехах, на заводах, в логистике и на объектах ЖКХ.

Технические характеристики

• Сетевое напряжение: 330–450 В постоянного тока (питание от трёхфазной сети 380 В)
• Количество фаз: три - вход и выход
• Максимальная выходная мощность: 30 кВт
• Максимальное выходное напряжение: до 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)
• Частота сети: совместим с 50 и 60 Гц
• Степень защиты: IP20 - подходит для установки внутри шкафов, не предназначено для открытой среды
• Цифровые входы: 5 - для сигналов старта, останова, переключения режимов
• Цифровые выходы: 2 - для сигнализации состояния, аварий, готовности
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения датчиков давления, температуры, задания скорости через потенциометр
• Интерфейс RS-485: один - для связи с PLC, HMI, SCADA-системами
• Поддержка протокола MODBUS RTU - возможность интеграции в промышленные сети автоматизации

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-30K-43 рассчитан на подключение к трёхфазным асинхронным двигателям мощностью до 30 кВт. Для монтажа требуется установка в закрытом электрощите с достаточным охлаждением. Клеммы для подключения питания, двигателя и управления расположены снизу и справа - доступны после снятия крышки. Обязательно соблюдать полярность при подключении цепей управления. Масса устройства - около 15 кг; рекомендуется крепить на DIN-рейку или плоскую поверхность с запасом в 10 см сверху и с боков для теплоотвода.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управляемых электроприводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленной среде и минимизацию помех для соседнего оборудования.

Преимущества

• Высокая точность регулирования частоты - до 0,1 Гц, что повышает качество процессов
• Работа при колебаниях сетевого напряжения - стабильно функционирует в пределах 330–450 В
• Гибкая программируемость - можно настроить логику работы через цифровые и аналоговые каналы
• MODBUS-интерфейс - легко интегрируется в существующие системы автоматизации без дополнительных модулей
• Наличие двух аналоговых выходов - позволяют контролировать текущие значения частоты или тока двигателя

Ограничения применения

• Не предназначен для установки вне электрошкафа - степень защиты IP20 исключает использование во влажной, пыльной или агрессивной среде
• Не работает с однофазными двигателями - требует трёхфазный источник питания и двигатель
• Максимальная частота 600 Гц - недостаточна для некоторых специализированных высокоскоростных шпинделях (более 10 тыс. об/мин)
• Отсутствует встроенная функция торможения постоянным током - для быстрой остановки потребуется внешний тормозной резистор

Примеры использования

• Управление насосом в системе водоснабжения - плавный пуск и поддержание давления
• Регулировка скорости конвейера на пищевом производстве - согласование с тактом производства
• Контроль оборотов вентилятора в HVAC-системе - экономия энергии при низкой нагрузке
• Привод компрессора - снижение пусковых токов и продление срока службы

Практические советы

• Перед первым запуском проверьте правильность подключения силовых кабелей - неверная фазировка может вызвать вращение двигателя в обратном направлении
• Для долгой работы используйте фильтры на входе, если в сети есть значительные импульсные помехи
• Настройте параметры ускорения и замедления - слишком резкие изменения увеличивают механический износ
• При использовании MODBUS - убедитесь, что адрес устройства уникален в сети и скорость передачи (бит/с) совпадает с настройками контроллера
• Не забудьте выставить максимальную частоту ниже предельной для двигателя - чтобы не вывести его из строя
• При длительной работе на малых оборотах - предусмотрите принудительное охлаждение двигателя, так как встроенный вентилятор теряет эффективность
