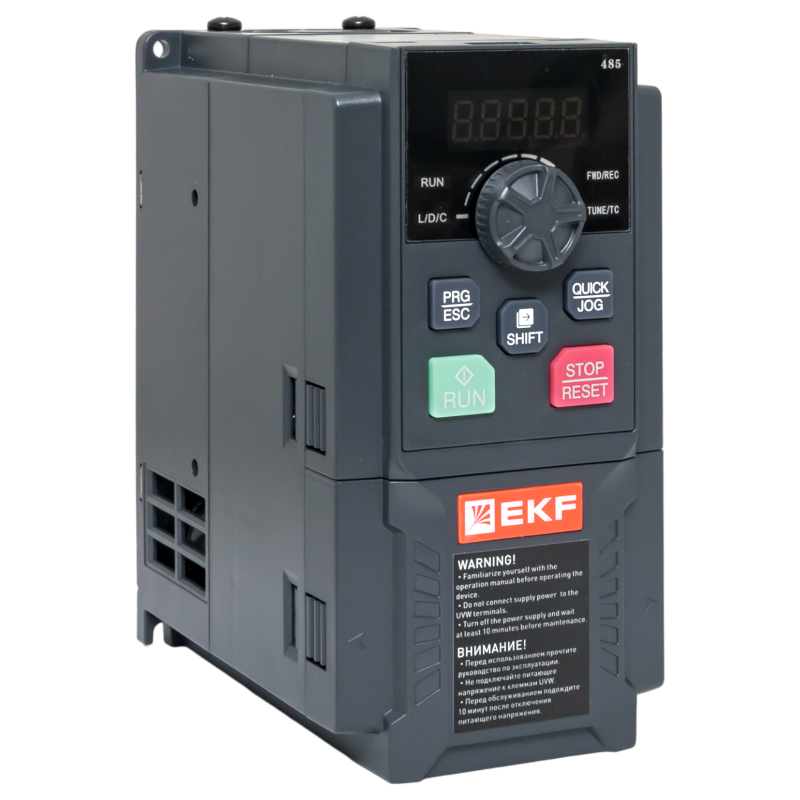

Преобразователь частоты PRO-Drive PD-150-FC-0K7-21-B |PD-150-FC-0K7-21-B|EKF

Частотный преобразователь PRO-Drive PD-150-FC-0K7-21-B - компактное устройство для регулирования скорости вращения однофазных и трёхфазных электродвигателей мощностью до 0,7 кВт. Подходит для автоматизации станков, насосов, вентиляторов и других механизмов, где важна точная управляемость. Производитель - EKF, артикул PD-150-FC-0K7-21-B.

Назначение и область применения

Частотный преобразователь PRO-Drive PD-150-FC-0K7-21-B используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Он заменяет механические системы передач и позволяет точно управлять моментом и скоростью вала. Применяется в системах с переменной нагрузкой: конвейерах, воздушных завихрителях, циркуляционных насосах, малых металлорежущих станках, устройствах автоматического контроля уровня жидкости.

Технические характеристики

• Рабочее сетевое напряжение: 190–260 В - совместим с бытовой и промышленной однофазной сетью 220 В.
• Выходная мощность: 0,7 кВт - рассчитан на двигатели до этой мощности, как однофазные, так и трёхфазные.
• Тип преобразования: непосредственный - преобразует переменный ток прямо из сети без промежуточного постоянного звена, что снижает габариты и стоимость.
• Выходная частота: до 600 Гц - позволяет управлять высокоскоростными приводами, например, шпинделями или центрифугами.
• Выходное напряжение: до 230 В - адаптировано под стандартные трёхфазные двигатели 220 В.
• Частота сети: 50/60 Гц - работает в любых регионах мира.
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов аварийной остановки.
• Цифровые выходы: 3 - для сигнализации состояния, управления внешними устройствами.
• Аналоговые входы/выходы: 2/2 - для подключения потенциометров, датчиков давления, температуры; можно использовать для задания скорости или обратной связи.
• RS-485: 1 порт - для подключения к системам автоматизации через Modbus RTU.
• MODBUS: поддерживается - позволяет интегрировать преобразователь в SCADA-системы и PLC-контроллеры.
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но не от пыли и воды. Устанавливается внутри щита.

Совместимость и монтаж

PRO-Drive PD-150-FC-0K7-21-B совместим с большинством двигателей до 0,7 кВт, работающих от сети 220 В. Для трёхфазных двигателей - подключаются все три фазы на выходе преобразователя. Однофазные двигатели требуют проверки допустимости работы с ЧП - некоторые модели не поддерживают. Монтаж выполняется в закрытом распределительном щите. Клеммы для подключения питания, двигателя и управления расположены удобно - доступны после снятия крышки. Обязательно соблюдать полярность L/N на входе. Минимальный зазор вокруг корпуса - 50 мм для теплоотвода. Не рекомендуется установка рядом с источниками сильных помех (частотники большой мощности, сварочные аппараты).

Безопасность и стандарты

Частотный преобразователь PRO-Drive PD-150-FC-0K7-21-B соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управления) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности для промышленного оборудования в России и странах ЕАЭС. Наличие сертификатов позволяет использовать устройство в официально регистрируемых системах автоматизации.

Преимущества

• Управление по модулю - возможность программирования алгоритмов работы без внешнего контроллера.
• Гибкая настройка параметров через кнопки на лицевой панели - не требуется ПК для базовой настройки.
• Поддержка Modbus - легко встраивается в существующую автоматизированную систему.
• Небольшие габариты - экономия места в щитах.
• Защита от перегрузки, перегрева, скачков напряжения - повышает надёжность работы.

Ограничения применения

• Не предназначена для длительной работы при напряжении ниже 190 В - возможны отказы или ограничение мощности.
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Мощность 0,7 кВт - не подходит для двигателей выше этого значения даже кратковременно.
• Непосредственная схема - менее эффективна при работе с очень длинными кабелями между преобразователем и двигателем (более 50 м).
• Не имеет встроенного тормозного резистора - для быстрого останова с высокой инерцией потребуется внешний тормозной элемент.

Примеры использования

• Вентиляция в производственных цехах - изменение скорости вентилятора в зависимости от температуры воздуха.
• Насосная станция - плавный запуск и поддержание давления в трубопроводе.
• Шлифовальный станок - точная регулировка оборотов шпинделя для разных материалов.
• Ленточный конвейер - согласование скорости движения с производительностью участка.

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит риск перегрева.
• Используйте экранированные кабели для подключения двигателя - особенно при наличии рядом силового оборудования.
• Проверьте посадочный размер и тип крепления - устройство крепится на DIN-рейку или болтами, но не на стену без монтажной платформы.
• Настройте функцию “защита от перегрузки” под реальную нагрузку двигателя - не оставляйте заводские значения без проверки.
• Для сложных задач используйте RS-485 + Modbus - это позволит удалённо контролировать работу и получать диагностику.
• Обновляйте прошивку - EKF периодически выпускает обновления для улучшения стабильности и расширения функционала.
