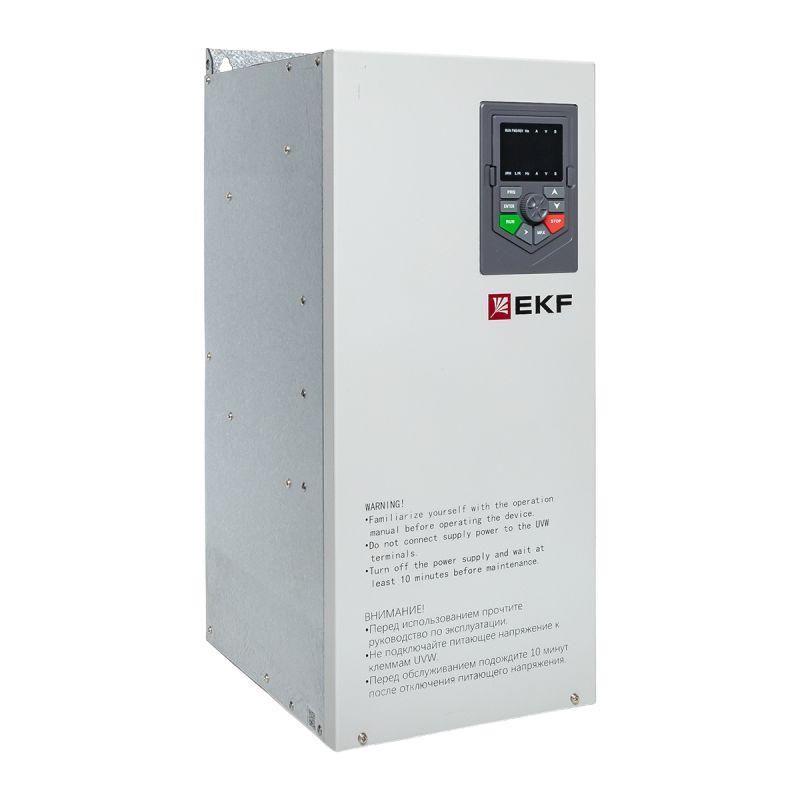

Преобразователь частоты PRO-Drive PD-90-FC-75K0-3 |PD-90-FC-75K0-3|EKF

Преобразователь частоты EKF PD-90-Fc-75K0-3 предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 360–440 В и максимальной выходной мощности 75 кВт, сочетая надёжность и гибкость управления.

Назначение и область применения

Преобразователь частоты EKF PD-90-Fc-75K0-3 используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для задач, где важна энергоэффективность, а точность контроля момента не критична. Применяется в системах водоснабжения, вентиляции, транспортировки материалов, а также на производствах с циклическими режимами работы.

Технические характеристики

• Сетевое напряжение: 360–440 В, три фазы
• Выходная мощность: до 75 кВт
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: непосредственный (AC-AC)
• Управление: скалярное (U/f) и векторное без датчика (OLV)
• Защита корпуса: IP20 - для внутренней установки в шкафах
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы: один порт RS-485
• Поддержка протокола: MODBUS RTU
• Блок управления: встроенный

Совместимость и монтаж

Преобразователь частоты EKF PD-90-Fc-75K0-3 совместим с трёхфазными асинхронными двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В. Для монтажа требуется установка в закрытом электрощите с достаточным охлаждением. Учитывайте посадочные размеры и зазоры между устройствами - из-за улучшенной тепловой модели допускается плотная установка «стенка к стенке» без потери мощности. Кабели питания и управления должны соответствовать требованиям по сечению и экранированию, особенно для аналоговых сигналов и RS-485.

Безопасность и стандарты

Преобразователь частоты EKF PD-90-Fc-75K0-3 соответствует нормам безопасности для оборудования класса IP20. Защита от доступа к токоведущим частям обеспечена конструкцией корпуса. Работает в соответствии с требованиями к электромагнитной совместимости (ЭМС) и не требует специальных мер защиты за пределами установленного шкафа. Сертифицирован для использования в промышленных условиях.

Преимущества

• Поддержка двух методов управления - U/f и OLV - позволяет адаптировать поведение под тип нагрузки
• Улучшенная термическая модель даёт возможность компактной установки без снижения мощности
• Встроенная поддержка MODBUS упрощает интеграцию в системы автоматизации
• Широкий диапазон выходной частоты (до 500 Гц) подходит для высокоскоростных применений
• Гибкая настройка через цифровые и аналоговые I/O - удобно для сложных алгоритмов управления

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 исключает использование во влажных, пыльных или открытых средах
• Не подходит для механизмов, требующих высокой точности момента (например, краны, прессы, тянущие устройства с постоянной нагрузкой)
• Работает только с трёхфазными двигателями; однофазные нагрузки не поддерживаются
• Максимальная выходная мощность 75 кВт - не подходит для двигателей выше этого значения

Примеры использования

• Насосные станции - плавное изменение подачи воды в зависимости от давления
• Вентиляционные системы - регулирование скорости вентиляторов по температуре или CO₂
• Конвейерные линии - согласование скоростей участков с помощью внешних сигналов
• Ленточные транспортёры - управление пуском и торможением без механических тормозов
• Автоматизированные склады - интеграция с PLC через MODBUS для координации движения

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и типа двигателя - неверные параметры вызывают аварийные остановки
• Для аналоговых входов используйте экранированные кабели и заземлите экран с одной стороны
• RS-485 работает на расстоянии до 1200 метров - при длинных линиях применяйте терминирующие резисторы 120 Ом
• Настройка OLV требует ввода параметров двигателя (номинальный ток, число пар полюсов); рекомендуется использовать автонастройку
• При плотной установке нескольких преобразователей EKF PD-90-Fc-75K0-3 друг к другу следите за температурой окружающей среды - она не должна превышать +40 C
