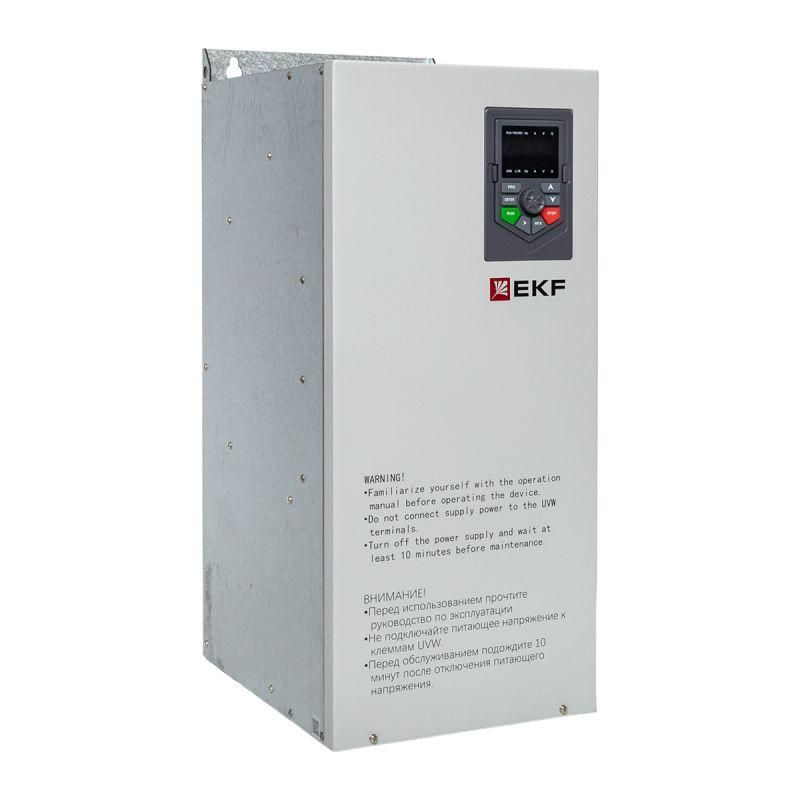

Преобразователь частоты PRO-Drive 90-93 кВт, 400 В, IP20 EKF PD-90-FC-93K0-3

Преобразователь частоты EKF PD-90-Fc-93K0-3 предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 360–440 В и максимальной выходной мощности 90 кВт, сочетая надёжность и гибкость управления.

Назначение и область применения

Преобразователь частоты EKF PD-90-Fc-93K0-3 используется для плавного запуска, остановки и регулирования скорости электродвигателей мощностью от 1,5 до 400 кВт. Подходит для задач, где важна энергоэффективность, а точность контроля момента не критична. Применяется в системах водоснабжения, вентиляции, транспортировки материалов, а также на производствах с циклическими режимами работы.

Технические характеристики

• Сетевое напряжение: 360–440 В, три фазы
• Выходная мощность: до 90 кВт
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: непосредственный (AC-AC)
• Управление: скалярное (U/f) и векторное без датчика (OLV)
• Защита корпуса: IP20 - для внутренней установки в шкафах
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы RS-485: 1 (для связи с АСУ)
• Поддержка протокола: MODBUS RTU
• Блок управления: встроенный

Совместимость и монтаж

Преобразователь частоты EKF PD-90-Fc-93K0-3 совместим с большинством трёхфазных асинхронных двигателей на 400 В. Для монтажа требуется установка в закрытом электрощите с достаточным охлаждением. Устройство допускает плотную установку «стенка к стенке» за счёт улучшенной тепловой модели - это экономит место в шкафу. Клеммы для подключения питания, двигателя и сигналов доступны с передней стороны. Подключение проводов - винтовое; сечение жил рекомендуется согласовать с таблицей производителя.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для оборудования класса IP20. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована программно. Сертифицирован для использования в промышленных условиях, однако не предназначен для установки во взрывоопасных зонах или вне помещений.

Преимущества

• Работает с двигателями мощностью выше собственной - до 400 кВт, что позволяет использовать один преобразователь для нескольких типов нагрузок
• Два режима управления (U/f и OLV) обеспечивают баланс между простотой настройки и качеством регулирования
• Улучшенная термическая модель позволяет компактную установку без снижения мощности
• MODBUS и RS-485 позволяют легко интегрировать устройство в автоматизированные системы
• 5 цифровых входов и 2 аналоговых канала дают гибкость для внешних сигналов (например, датчиков давления или температуры)

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на открытом воздухе из-за степени защиты IP20
• Не подходит для механизмов, требующих высокой точности момента (например, краны, экструдеры, прессы)
• Напряжение питания должно находиться в пределах 360–440 В - ниже или выше этого диапазона вызывает аварийную остановку
• Не имеет встроенного тормозного модуля - для быстрого торможения требуется внешний тормозной резистор

Примеры использования

• Система водоснабжения: управление насосами по давлению через аналоговый сигнал
• Конвейерная линия: плавный запуск и изменение скорости в зависимости от загруженности
• Вентиляционная установка: регулирование оборотов вентиляторов по температуре помещения
• Производственные линии: синхронизация работы нескольких агрегатов через MODBUS

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и параметров двигателя - особенно номинальный ток и число пар полюсов
• Для долгой службы используйте фильтры на входе, если в сети есть помехи от сварочных аппаратов или других преобразователей
• При использовании векторного управления (OLV) выполните автонастройку двигателя - это повысит точность управления
• При установке «стенка к стенке» следите, чтобы температура внутри шкафа не превышала +40 C
• RS-485 работает на расстоянии до 1200 метров - используйте экранированный кабель и правильную терминирование
