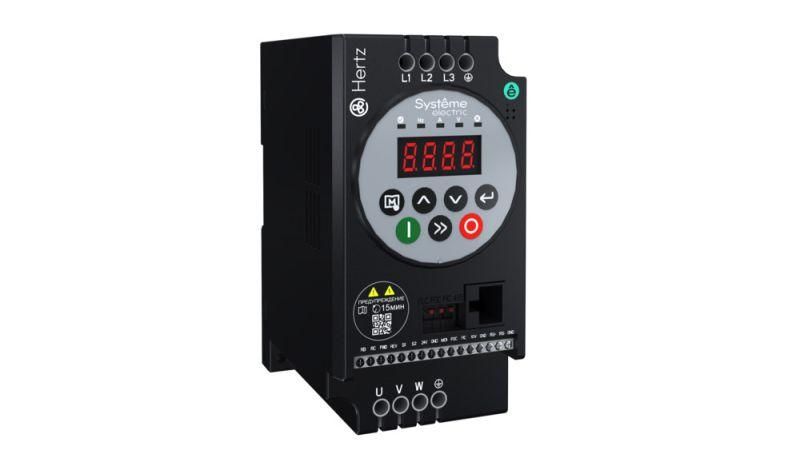

Преобразователь частоты STV050 Hertz 2.2кВт 220В ЭМС С3 + LED панель оператора SE STV050U22M2 APC

Преобразователь частоты 2,2 кВт 220В ЭМС С3 с LED панелью оператора SE - компактное устройство от бренда Systeme Electric для точного регулирования скорости двигателей в системах с переменной нагрузкой, таких как насосы и вентиляторы. Артикул stv050u22m2 сочетает встроенные фильтры ЭМС, пожарный режим и удобную интерфейсную панель, что делает его надёжным решением для промышленной автоматизации.

Назначение и область применения

Преобразователь частоты 2,2 кВт 220В ЭМС С3 с LED панелью оператора SE предназначен для управления асинхронными двигателями с помощью изменения частоты и напряжения на выходе. Подходит для задач, где важна энергоэффективность и плавный запуск: насосные станции, системы вентиляции, конвейеры, компрессоры. Особенно эффективен в циклических режимах работы благодаря высокой перегрузочной способности.

Технические характеристики

• Номинальная мощность: 2,2 кВт
• Входное напряжение: 1 фаза, 200–240 В (допуск –15%…+10%)
• Выходная частота: до 599 Гц
• Частота сети: 50/60 Гц
• Выходной ток: 9 А
• Перегрузка (P-тип): 120% × 60 с, 150% × 3 с (цикл 300 с); G-тип: 150% × 60 с, 180% × 3 с
• Степень защиты: IP20 - защищён от доступа пальцев и крупной пыли, не предназначена для влаги
• Рабочая температура: –20C … +50C; при +40C и ниже - сохраняет номинальные параметры
• Управление: скалярное (V/f)
• Интерфейсы: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Протокол связи: Modbus RTU
• Встроенный фильтр ЭМС: класс C3, соответствие EN 61800-3
• Покрытие печатных плат: класс 3C2, EN 60721-3-3 - повышенная устойчивость к влаге и загрязнениям
• Габариты: 72×142×110 мм
• Вес: 0,7 кг
• Гарантия: 3 года

Совместимость и монтаж

Преобразователь частоты 2,2 кВт 220В ЭМС С3 с LED панелью оператора SE совместим с однофазными и трёхфазными двигателями до 2,2 кВт. Для подключения используйте кабели сечением, соответствующим току 9 А. Устройство имеет встроенную LED-панель оператора - настройка и диагностика выполняются без внешнего оборудования.

Монтаж допускается «бок-о-бок» - устройства можно располагать вплотную друг к другу без зазора. Это позволяет экономить место в шкафах. Крепление - на DIN-рейку или с помощью крепёжных отверстий на корпусе. Обеспечьте свободный доступ к кнопкам и экрану панели.

Безопасность и стандарты

• Встроенный фильтр ЭМС класса C3 снижает помехи в сетях согласно EN 61800-3 - подходит для установки в промышленных объектах без дополнительных фильтров
• Покрытие плат класса 3C2 обеспечивает долгую работу в условиях повышенной влажности и пыли
• Пожарный режим контролирует целостность кабеля двигателя - при обрыве выключает питание, предотвращая перегрев и возгорание
• Соответствует требованиям безопасности IEC/EN 61800-5-1

Преимущества

• Компактный «книжный» формат - занимает минимум места в щите
• Встроенный фильтр ЭМС класса C3 исключает необходимость внешних фильтров
• Пожарный режим повышает безопасность при работе с длинными кабелями двигателя
• Поддержка Modbus RTU - легко интегрируется в SCADA и PLC-системы
• LED-панель оператора - быстрый доступ к параметрам, настройке и диагностике без ПК
• ПО SystemeVAR Tool - бесплатная программа для настройки, мониторинга и обновления прошивки через USB

Ограничения применения

• Не предназначен для установки во влажных помещениях или на улице из-за степени защиты IP20
• Не работает с постоянным током - только с переменным напряжением 220 В
• Скалярное управление не обеспечивает точного контроля момента - не подходит для позиционирования или высокоточных механизмов
• При температуре выше +40C возможна снижение выходной мощности - требуется принудительное охлаждение
• Не рекомендован для питания двигателей свыше 2,2 кВт даже при наличии запаса по току

Примеры использования

• Циркуляционные насосы в системах отопления - плавный пуск и регулировка давления
• Вентиляторы в HVAC - энергосбережение за счёт адаптации скорости к потребностям
• Ленточные конвейеры - изменение скорости в зависимости от загрузки
• Компрессоры воздуха - снижение пиков потребления при старте
• Автоматизированные линии с Modbus - интеграция в существующие системы управления

Практические советы

• При монтаже в шкафу соблюдайте минимальное расстояние 0 мм между устройствами - они рассчитаны на плотную укладку
• Для кабелей двигателя используйте экранированные провода, особенно при длине более 50 метров
• Настройку начинайте через LED-панель: выберите тип двигателя, задайте максимальную частоту и ограничения по току
• Загрузите ПО SystemeVAR Tool для детальной настройки и создания резервных конфигураций
• Проверяйте целостность кабеля двигателя перед первым запуском - пожарный режим активируется только после успешной проверки
• При использовании в холодном помещении (< –10C) дайте устройству прогреться до рабочей температуры перед включением
