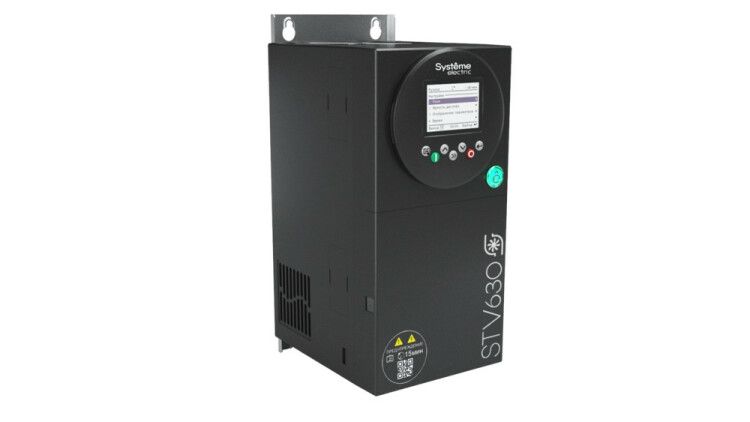

Преобразователь частоты STV630 15 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D15N4L1 Systeme Electric APC

Преобразователь частоты 15 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой. Модель stv630d15n4l1 от Systeme Electric предназначена для надёжной работы в промышленных условиях, особенно там, где важна стабильность и компактность.

Назначение и область применения

Преобразователь частоты 15 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для управления двигателями в системах, требующих плавного запуска и изменения скорости: насосы, вентиляторы, конвейеры, компрессоры, транспортеры. Подходит для автоматизации технологических процессов на заводах, в ЖКХ, пищевой и химической промышленности. Встроенная LCD-панель позволяет настраивать параметры прямо на устройстве без внешнего контроллера.

Технические характеристики

• Номинальная выходная мощность: 15 кВт
• Рабочее сетевое напряжение: 380–480 В, три фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 32 А
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса C3, Modbus RTU
• Количество I/O: 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термодатчик PTC
• Разъём для карты расширения: один слот
• Индикация: встроенный светодиод состояния
• Класс покрытия печатных плат: 3С3 - устойчиво к влаге, пыли и конденсату
• Габариты: 145×335×192 мм
• Вес: 4,5 кг
• Типоразмер: B2

Совместимость и монтаж

Преобразователь частоты 15 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 15 кВт. Для установки требуется свободное место в шкафу с хорошей вентиляцией - из-за IP20 нельзя использовать во влажных или пыльных средах без дополнительной защиты корпуса. Клеммы для подключения питания и двигателя расположены снизу и сверху, что удобно для вертикальной установки. Подключение проводов - винтовые зажимы, допускают сечение до 16 мм2. Учитывайте посадочные габариты: 145×335×192 мм. Монтаж возможен только в вертикальном положении.

Безопасность и стандарты

Устройство соответствует требованиям EMC класса C3 - снижает помехи, излучаемые в сеть, что важно для соблюдения норм в промышленных объектах. Встроенный DC-реактор и фильтр обеспечивают соответствие EN 61800-3. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована программно. Печатные платы имеют покрытие класса 3С3 - повышают долговечность в условиях повышенной влажности и температурных колебаний.

Преимущества

• Встроенный DC-реактор исключает необходимость внешней установки - экономит место и снижает стоимость системы
• ЭМС-фильтр класса C3 позволяет использовать устройство в промышленных сетях без дополнительных фильтров
• Modbus RTU встроен - не нужен отдельный модуль связи, легко интегрируется в SCADA и PLC-системы
• LCD-панель оператора даёт доступ ко всем параметрам без ПК - быстрый диагноз и настройка на месте
• Один слот для карты расширения - возможность добавить протоколы (Profibus, CANopen) или дополнительные I/O
• Компактный типоразмер B2 - идеален для плотной компоновки шкафов

Ограничения применения

• Степень защиты IP20 - не предназначен для открытых площадок, сырых помещений, цехов с высокой запылённостью
• Не работает от однофазной сети - требует трёхфазное питание 380–480 В
• Максимальная частота 599 Гц - не подходит для высокоскоростных шпинделях (>10 000 об/мин) без передаточных механизмов
• Нет встроенного тормозного модуля - для энергоёмких торможений потребуется внешний тормозной резистор
• Только вертикальная установка - горизонтальная установка недопустима

Примеры использования

• Насосная станция водоснабжения - плавный пуск и поддержание давления
• Вентиляционная система в производственном цеху - регулировка оборотов по температуре
• Ленточный конвейер на пищевом предприятии - изменение скорости в зависимости от загрузки
• Компрессор воздуха - снижение потребления энергии при малой нагрузке
• Автоматическая линия упаковки - синхронизация движения с другими узлами через Modbus

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Для длительной работы при максимальной нагрузке обеспечьте принудительную вентиляцию шкафа - даже при IP20 перегрев сокращает срок службы
• Используйте кабели с экранированием для аналоговых сигналов (AI/AO) - это предотвратит влияние помех от силовой части
• Настройте параметры PTC-датчика, если двигатель оснащён тепловым защитным элементом - это активирует аварийную остановку при перегреве
• Запишите заводские параметры перед настройкой - можно восстановить их через меню “Factory Reset”
• При использовании карты расширения выбирайте официальные модули SE - совместимость гарантирована
