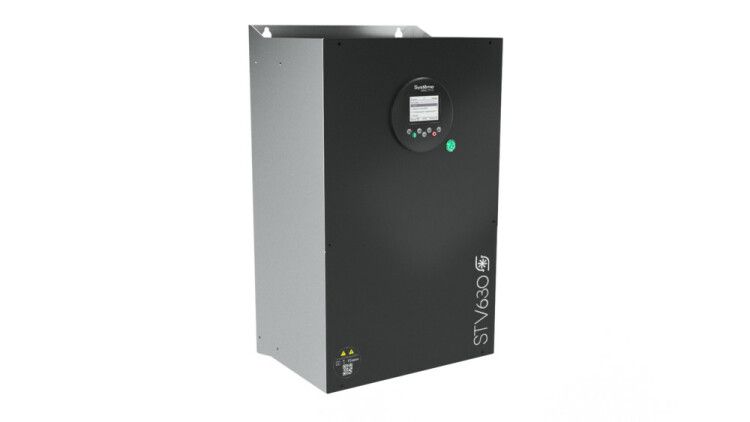

Преобразователь частоты STV630 90 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D90N4L1 Systeme Electric APC

Преобразователь частоты 90 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой. Модель stv630d90n4l1 от Systeme Electric предназначена для промышленного использования, особенно там, где важна надёжность и компактность - например, в насосных станциях, вентиляционных системах и на конвейерах.

Назначение и область применения

Преобразователь частоты 90 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора управляет работой электродвигателей мощностью до 90 кВт, изменяя частоту и напряжение питания. Это позволяет плавно регулировать скорость вращения, снижать энергопотребление и износ оборудования. Подходит для задач, требующих постоянного контроля за потоком жидкости, воздуха или материала - насосы, вентиляторы, компрессоры, транспортеры, смесители. Особенно эффективен в системах с циклической нагрузкой, где требуется экономия электроэнергии.

Технические характеристики

• Номинальная мощность: 90 кВт
• Напряжение питания: 380–480 В, 3 фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 176 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Встроен DC-реактор - снижает высшие гармоники тока, улучшает качество сетевой мощности
• Встроенный ЭМС фильтр класса С3 - обеспечивает соответствие требованиям EN 61800-3 для промышленной среды
• Интерфейсы: Modbus RTU (встроенный), один слот для карты расширения
• Цифровые входы: 6 DI
• Аналоговые входы: 2 AI
• Цифровые выходы: 1 DO
• Реле выходы: 2 RO
• Аналоговые выходы: 2 AO
• Защита двигателя: 1 PTC (датчик температуры обмоток)
• LCD-панель оператора - для настройки, диагностики и мониторинга в реальном времени
• Светодиод индикации состояния - быстрая визуальная проверка работы
• Покрытие печатных плат: класс 3С3 (повышенная устойчивость к влаге, пыли и химическим воздействиям)
• Габариты: 338×576×256 мм
• Вес: 50 кг

Совместимость и монтаж

Преобразователь частоты 90 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 90 кВт. Для установки необходима вертикальная монтажная поверхность с минимальным зазором 100 мм сбоку и сверху для вентиляции. Клеммы для подключения питания и двигателя расположены снизу - удобно для шинопровода или кабельных каналов. Учитывайте посадочные размеры: корпус имеет типоразмер C3, что соответствует стандартному креплению на DIN-рейку или стену. Подключение проводов - кольцевые наконечники 16–35 мм2. Не допускается монтаж в условиях повышенной влажности, прямых брызг или пылевых выбросов - степень защиты IP20 не предусматривает защиту от внешней среды.

Безопасность и стандарты

Преобразователь частоты 90 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора соответствует нормам EN 61800-3 (EMC для промышленных сред) и EN 61800-5-1 (безопасность управления). Встроенный фильтр класса С3 исключает необходимость в дополнительных внешних фильтрах в большинстве промышленных объектов. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована на уровне аппаратуры. Все внутренние компоненты имеют покрытие класса 3С3 - повышают долговечность в агрессивных средах.

Преимущества

• Встроенные DC-реактор и ЭМС-фильтр - снижают затраты на дополнительные компоненты и упрощают сборку системы
• LCD-панель оператора - позволяет выполнять настройку без подключения к компьютеру
• Modbus RTU встроен - легко интегрируется в SCADA и PLC-системы
• Один слот для карты расширения - гибкость для будущего модернизирования (например, профилактический протокол или дополнительные I/O)
• Высокий уровень защиты плат (класс 3С3) - увеличивает срок службы в условиях запылённости и колебаний температуры
• Компактные габариты при высокой мощности - экономия места в щите

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от влаги, пыли и атмосферных осадков
• Требуется принудительная вентиляция или хорошая естественная циркуляция воздуха вокруг корпуса
• Не рекомендован для применения с однофазными двигателями или синхронными машинами без предварительной согласовки
• Максимальная частота 599 Гц - недостаточна для высокоскоростных шпинделях (>10 000 об/мин), если двигатель не рассчитан на такие режимы
• Отсутствует встроенный тормозной модуль - для торможения с возвратом энергии нужен внешний тормозной резистор

Примеры использования

• Насосная станция водоснабжения - плавный пуск и поддержание давления по сигналу от датчика
• Вентиляционная система крупного цеха - автоматическое регулирование оборотов в зависимости от качества воздуха
• Линия производства пищевых продуктов - точная дозировка через питательные ленты
• Компрессорная установка - снижение потребления энергии при низкой нагрузке
• Подъёмник или эскалатор - безопасный пуск и остановка с контролем момента

Практические советы

• Перед первым запуском обязательно выполните автокалибровку двигателя через LCD-панель - это повысит точность управления
• Убедитесь, что сечение кабеля между преобразователем и двигателем соответствует току 176 А - используйте медные жилы минимум 50 мм2
• Заземление корпуса должно быть выполнено отдельным проводом сечением ≥16 мм2, прямым контактом с шиной заземления
• При использовании в запылённых помещениях - установите преобразователь в герметичный шкаф с фильтром
• Для удалённого доступа к данным используйте Modbus RTU + RS485 - можно подключить к HMI или серверу
• Не закрывайте вентиляционные отверстия - даже при работе в холодном помещении теплоотвод критически важен
• Проверьте наличие сертификата соответствия на фильтр С3 - он обязателен для промышленных объектов в РФ и ЕАЭС
