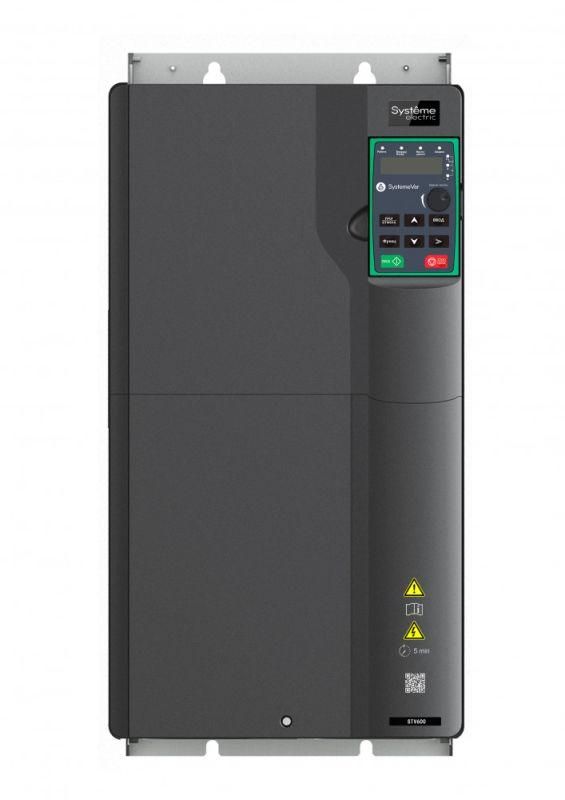

Преобразователь частоты STV600 55 кВт 400В с ЭМС C3 фильт. | STV600D55N4F3 SE APC

Преобразователь частоты SE STV600D55N4F3 - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 55 кВт, оснащённое встроенным ЭМС-фильтром класса C3. Подходит для насосов, вентиляторов и других систем, где важна энергоэффективность и стабильная работа в условиях электромагнитных помех.

Назначение и область применения

Преобразователь частоты SE STV600D55N4F3 предназначен для управления асинхронными двигателями в промышленных системах, требующих плавного пуска, точной регулировки скорости и снижения потребления электроэнергии. Особенно эффективен в насосных и вентиляторных контурах - например, в системах водоснабжения, кондиционирования, промышленной вентиляции и очистных сооружениях. Также поддерживает пожарный режим, что делает его подходящим для систем противопожарной безопасности.

Технические характеристики

• Напряжение питания: 3×400 В (допуск +-15%…+10%, то есть от 340 В до 440 В)
• Номинальная мощность: 55 кВт (кратковременная перегрузка до 110% - 60 сек)
• Номинальный выходной ток: 115 А
• Выходная частота: до 400 Гц
• Тип управления: скалярное и векторное (без датчика обратной связи)
• Электромагнитная совместимость: встроенный фильтр EMC Class C3 (соответствие EN 61800-3)
• Цифровые входы: 6
• Аналоговые входы/выходы: 2 / 2
• Цифровой выход: 1
• Релейные выходы: 2 (только для серий, выпущенных после 15 марта 2023 г.)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CAN/CANopen
• Количество слотов расширения: 2 (SLOT1, SLOT2)
• Степень защиты: IP20
• Температурный диапазон: -10 C … +50 C (при температуре выше +40 C возможна потеря номинальной мощности)
• Габариты: 282 × 560 × 263,7 мм
• Вес: 18 кг
• Гарантия: 24 месяца
• Покрытие плат: конформное (класс 3С3, EN 60721-3-3)

Совместимость и монтаж

Преобразователь частоты SE STV600D55N4F3 рассчитан на встраивание в шкафы управления. Установка допускается двумя способами: настенной и фланцевой. Для работы требуется внешний шкаф с достаточным охлаждением - из-за степени защиты IP20 устройство не защищено от пыли и влаги. Не имеет встроенного DC-реактора и моторного дросселя - при необходимости их следует устанавливать отдельно. Панель оператора съёмная, LED-версия в комплекте; для более удобного управления можно заказать выносную LCD-панель SEOP-1205. Расширить количество входов/выходов позволяют платы SEOP-1628 и SEOP-1630.

Безопасность и стандарты

• EMC-фильтр соответствует классу C3 по EN 61800-3 - обеспечивает совместимость в промышленной среде без дополнительных фильтров
• Конформное покрытие печатных плат - повышает надёжность в условиях запылённости и высокой влажности
• Поддержка пожарного режима - позволяет продолжать работу при аварийных ситуациях
• Соответствует требованиям IEC/EN 61800-5-1 (безопасность цепей управления и силовой части)

Преимущества

• Встроенный фильтр EMC C3 исключает необходимость внешнего фильтра, экономя место в шкафу и время монтажа
• Поддержка векторного управления без датчика - обеспечивает точную регулировку момента даже при малых оборотах
• Два слота для модульного расширения - легко адаптировать под специфические задачи (новые интерфейсы, больше контактов)
• Конформное покрытие плат - увеличивает долговечность в агрессивных средах
• Поддержка программного обеспечения SystemeVAR Studio - упрощает настройку, диагностику и обслуживание

Ограничения применения

• Не предназначен для открытой установки - требует герметичного шкафа (IP20)
• Без встроенного реактора и дросселя - при длинных кабелях или чувствительных нагрузках необходимо добавлять их самостоятельно
• Потеря номинальной мощности при температуре выше +40 C - в жарких помещениях нужна принудительная вентиляция
• Релейные выходы 2RO доступны только в устройствах, произведенных после 15 марта 2023 года - проверьте маркировку на упаковке (“QCPASS”)
• Не подходит для постоянного режима перегрузки свыше 110%

Примеры использования

• Управление насосами в системах водоснабжения - плавный пуск, автоматическое поддержание давления
• Вентиляторы в HVAC-системах - энергосбережение за счёт изменения скорости в зависимости от нагрузки
• Конвейеры с переменной скоростью - согласование с технологическим процессом
• Системы противопожарной защиты - активация в пожарном режиме при отключении основного питания
• Производственные линии с частыми изменением режимов - быстрое переключение между профилями через Modbus

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допуск широкий, но стабильность влияет на срок службы
• При использовании длинных кабелей к двигателю (>30 м) обязательно установите выходной дроссель
• Для удалённого контроля используйте выносную LCD-панель SEOP-1205 - она удобнее при обслуживании
• Настройку начинайте через ПО SystemeVAR Studio - проще и безопаснее, чем ручной ввод параметров
• Обязательно убедитесь, что ваш экземпляр имеет маркировку “QCPASS” - иначе будет всего один релейный выход вместо двух
• При работе в условиях повышенной запылённости - регулярно очищайте воздухозаборники шкафа, даже при наличии конформного покрытия
