Преобразователь частоты STV320 55 кВт 400В | STV320D55N4 SE APC

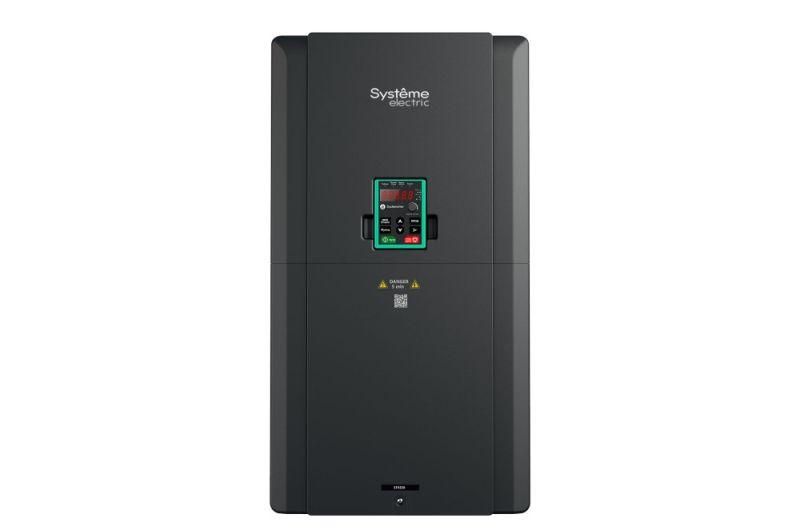

Преобразователь частоты STV320 55 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 55 кВт. Артикул stv320d55n4 предназначен для промышленных систем, где важна стабильность работы и гибкое управление. Преобразователь частоты STV320 обеспечивает надёжную работу в условиях колебаний сети и поддерживает широкий диапазон частот.

Назначение и область применения

Преобразователь частоты STV320 55 кВт 400В используется для управления скоростью вращения электродвигателей на промышленном оборудовании. Он позволяет плавно запускать и останавливать двигатели, снижает пиковые нагрузки на сеть и уменьшает износ механических компонентов. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других систем, требующих регулируемой производительности.

Технические характеристики

• Напряжение питания: 380–440 В переменного тока, три фазы (допуск +-15% / +10%)
• Номинальная мощность: 55 кВт (G-тип - для тяжёлых режимов нагружения)
• Номинальный выходной ток: 115 А
• Выходное напряжение: до 400 В (регулируемое)
• Максимальная выходная частота: 400 Гц - позволяет управлять высокоскоростными механизмами
• Перегрузочная способность (G-тип): 150% в течение 60 секунд, 180% - 10 секунд, 200% - 1 секунда
• Частота ШИМ: 4 кГц - баланс между эффективностью и уровнем шума
• Частота сети: 50/60 Гц - совместим с сетями России и стран Европы
• Степень защиты: IP20 - защищён от контакта с пальцами и крупным инструментом, но не от пыли и воды
• Цифровые входы: 5 - для сигналов старта, останова, изменения направления и других команд
• Цифровые выходы: 2 - для сигнализации состояния (например, авария, готовность)
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения датчиков давления, температуры или внешних регуляторов
• Интерфейсы связи: Modbus RTU через один порт RS-485 - для интеграции в системы автоматизации
• Способ задания параметров: ручной (панель), дистанционный (кнопки), через интерфейс (SCADA/PLC)
• Отклонение частоты сети: +-0,05% - высокая стабильность при изменении качества энергии
• Габариты: 282 × 238 × 560 мм
• Вес: 25 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV320 55 кВт 400В рассчитан на установку в электрощитовой комнате или на стене внутри закрытого корпуса. Для монтажа требуется свободное пространство вокруг устройства для теплоотвода - минимум 100 мм сверху и снизу. Клеммы для силового подключения доступны с передней стороны. Подключение проводов - зажимы с моментом затяжки 1,5–2,0 Нм. Обязательно использовать медные кабели сечением не менее 25 мм2 для фаз и ноля. Убедитесь, что посадочные размеры соответствуют нише в щите - габариты 282×238 мм позволяют установить устройство в стандартные шкафы IP54 и выше.

Безопасность и стандарты

Преобразователь частоты STV320 соответствует требованиям IEC 61800-5-1 и EN 61800-3 по безопасности и ЭМИ. Защита IP20 исключает случайный контакт с токоведущими частями, но не предназначена для установки во влажных или пыльных средах без дополнительной защиты. Автоматическая диагностика внутренних цепей предупреждает об отказах (перегрев, перегрузка, потеря фазы).

Преимущества

• Поддержка G-типа - оптимизирован для оборудования с высоким пусковым моментом (конвейеры, прессы)
• Высокая перегрузочная способность - выдерживает кратковременные пики нагрузки без отключения
• Гибкая система управления - можно задавать параметры с панели, PLC или через Modbus
• Стабильная работа при колебаниях сети - допуск +-15% по напряжению снижает риск аварийных остановов
• Наличие двух аналоговых каналов - удобно для замкнутых контуров управления (давление, уровень)

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не работает с однофазными двигателями - требует трёхфазного питания и трёхфазного двигателя
• Не рекомендован для длительной работы на максимальной частоте (400 Гц) без проверки теплового режима двигателя
• Не имеет встроенного фильтра гармоник - при использовании в чувствительных сетях возможна необходимость внешнего фильтра
• Запрещено открывать крышку при включенном питании - даже после отключения требуется время на разряд конденсаторов

Примеры использования

• Вентиляция в производственных цехах - регулирование оборотов в зависимости от температуры воздуха
• Насосные станции - плавный пуск и поддержание постоянного давления в трубопроводе
• Ленточные конвейеры - изменение скорости перемещения материалов в зависимости от потока
• Обработка металла - управление шпинделями станков с ЧПУ с точностью до долей герца
• Компрессоры - снижение потребления электроэнергии при низкой нагрузке

Практические советы

• Выбирайте кабели с достаточным сечением - для 55 кВт используйте минимум 25 мм2, лучше 35 мм2 для долговечности
• Проверьте соответствие номинала двигателя - преобразователь STV320 55 кВт 400В не следует применять с двигателями более 60 кВт
• Настройте параметры пуска - увеличьте время разгона при наличии инерционных нагрузок, чтобы избежать перегрузки
• Используйте RS-485 для удалённого контроля - подключите к HMI или SCADA-системе для сбора данных и диагностики
• При установке в шкаф - предусмотрите принудительную вентиляцию, особенно при работе >8 часов в день
• Сохраняйте заводские настройки как резервную копию - они легко восстанавливаются через меню интерфейса
