Преобразователь частоты STV320 1.5 кВт 220В | STV320SU15M2 SE APC

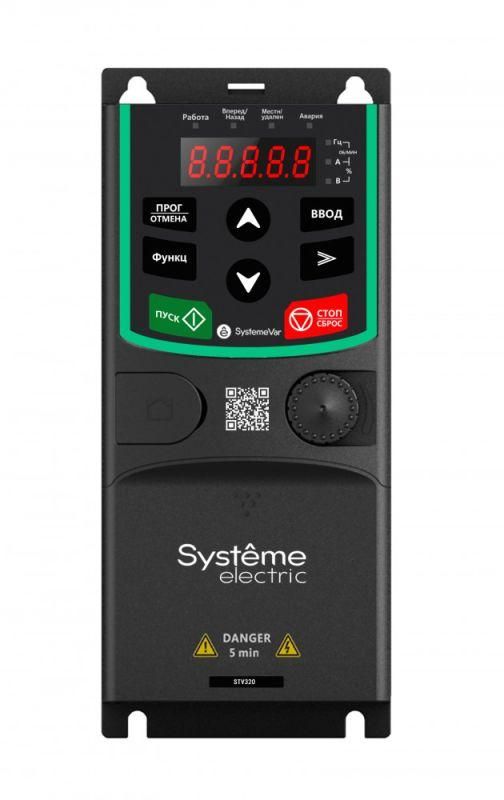

Преобразователь частоты STV320 1.5 кВт 220В от Systeme Electric - компактное устройство для регулирования скорости трёхфазных двигателей на базе однофазной сети 220 В. Артикул stv320su15m2 подходит для автоматизации малых станков, насосов и вентиляторов в условиях промышленного объекта.

Назначение и область применения

Преобразователь частоты STV320 1.5 кВт 220В позволяет плавно управлять оборотами асинхронных двигателей, снижая энергопотребление и износ оборудования. Устройство предназначено для работы с двигателями до 1,5 кВт, питаемыми от однофазной сети 220 В, и преобразует её в трёхфазный переменный ток. Применяется в системах с постоянным или изменяемым моментом нагрузки: конвейерах, циркулярных пилках, воздушных завихрителях, насосных станциях, компрессорах.

Технические характеристики

• Номинальная выходная мощность: 1,5 кВт
• Выходной ток: 7,5 А (при 380 В), 15,7 А (G-тип, при 220 В)
• Входное напряжение: 1φ 220 В (допуск –15%…+10%, то есть 187–240 В)
• Частота сети: 50/60 Гц +-0,05%
• Максимальная выходная частота: 400 Гц
• Максимальное выходное напряжение: 440 В
• Несущая частота ШИМ: 8 кГц - обеспечивает тихую работу двигателя
• Перегрузочная способность (G-тип): 150% × 60 с, 180% × 10 с, 200% × 1 с
• Количество фаз: вход 1φ / выход 3φ
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Управление: ручное (на панели), дистанционное (внешние сигналы), через Modbus RTU
• Аналоговый вход: 1 (0–10 В или 4–20 мА)
• Цифровые входы: 3 (для старта/останова, изменения направления, переключения скоростей)
• Цифровой выход: 1 (сигнал аварии или готовности)
• Интерфейс RS-485: 1 (для связи с PLC или HMI)
• Габариты: 80×140,5×185 мм
• Вес: 1,2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV320 1.5 кВт 220В совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Для подключения требуется:

• Подключение питания L/N - к клеммам R/L1 и S/L2 (не путать с выходными U/V/W)
• Выходные клеммы U/V/W - к обмоткам двигателя
• Заземление - обязательно через клемму PE
• Провода - медные, сечением не менее 1,5 мм2 для силовой части, 0,5–0,75 мм2 для слаботочных

Монтаж допускается только в закрытом щите с принудительной вентиляцией. Не устанавливать рядом с источниками тепла, вибраций или высокой влажности. По габаритам (80×140,5×185 мм) легко помещается в шкафы типоразмера DIN 90x100.

Безопасность и стандарты

Преобразователь частоты STV320 соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61000-6-2 (электромагнитная совместимость). Защита IP20 исключает доступ к токоведущим элементам, но не защищает от внешней среды - поэтому установка возможна только внутри электрошкафа. Отказ от заземления недопустим - риск поражения током и повреждения платы.

Преимущества

• Работает от бытовой однофазной сети - не требует трёхфазного ввода
• Высокая перегрузочная способность G-типа - выдерживает кратковременные пики момента
• Встроенный Modbus и RS-485 - позволяют интегрировать в системы автоматизации
• Низкий уровень шума благодаря частоте ШИМ 8 кГц
• Компактный размер и малый вес - удобен для замены в уже смонтированных системах

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 не соответствует ATEX
• Не работает при температуре выше +40 C без принудительного охлаждения
• Нельзя использовать с синхронными двигателями, сервоприводами или двигателями с энкодером
• При длительной работе на максимальной мощности (>1,5 кВт) возможен переход в режим перегрева
• Не рекомендован для сетей с частыми скачками напряжения свыше +-10%

Примеры использования

• Автоматизация малого деревообрабатывающего станка с плавным запуском
• Регулирование скорости циркуляционного насоса в системе отопления
• Управление вентилятором в сушильном шкафу с изменением оборотов по температуре
• Привод конвейера в легкой сборочной линии с дистанционным управлением через PLC

Практические советы

• Выбирая двигатель, проверьте, чтобы его номинальный ток не превышал 15,7 А - даже если мощность меньше 1,5 кВт
• Настройте параметры ускорения/замедления - слишком резкие изменения вызывают броски тока и срабатывание защиты
• Для удалённого управления используйте аналоговый вход 0–10 В - он проще в настройке, чем Modbus
• Обязательно подключите термореле или датчик температуры, если устройство установлено в плотном шкафу
• При первом запуске - начните с минимальной частоты (5 Гц) и постепенно увеличивайте, наблюдая за током
• Артикул stv320su15m2 имеет фиксированную версию прошивки - обновить нельзя, планируйте соответствие требованиям проекта заранее
