Преобразователь частоты STV320 1.5 кВт 400В | STV320U15N4 SE APC

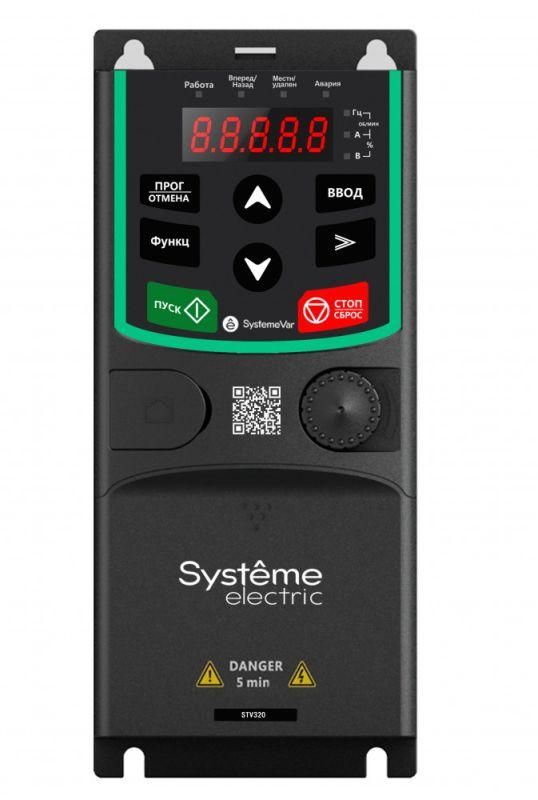

Преобразователь частоты STV320 1.5 кВт 400В от Systeme Electric - компактное устройство для точного регулирования скорости трёхфазных асинхронных двигателей. Артикул stv320u15n4 предназначен для промышленного использования в условиях стабильного питания и обеспечивает надёжную работу при нагрузках до 1,5 кВт.

Назначение и область применения

Преобразователь частоты STV320 1.5 кВт 400В используется для управления скоростью вращения электродвигателей в автоматизированных системах. Подходит для оборудования, где требуется плавный запуск, точная настройка оборотов или энергосбережение: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Устройство работает в промышленной среде с контролируемой температурой и отсутствием пыли и влаги.

Технические характеристики

• Номинальная мощность: 1,5 кВт (G-тип - допускает перегрузку 150% до 60 сек, 180% до 10 сек, 200% до 1 сек)
• Выходной ток: 4,2 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Частота сети: 50/60 Гц +-0,05%
• Напряжение на выходе: 400 В
• Максимальная выходная частота: 400 Гц
• Максимальная выходная мощность: 4,2 кВт
• Необходимое отклонение напряжения сети: +-0,1%
• Частота ШИМ: 8 кГц
• Степень защиты: IP20 - защищён от контакта с внутренними деталями и крупными предметами, но не от пыли и воды
• Габариты: 80×140,5×185 мм
• Вес: 1 кг
• Аналоговые входы: 2 (для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 5 (для команд запуск/останов, изменение направления и др.)
• Аналоговые выходы: 2 (для передачи сигнала текущего значения частоты или тока)
• Цифровые выходы: 2 (сигналы аварии, готовности, завершения цикла)
• Интерфейсы: Modbus RTU через один порт RS-485
• Способы задания параметров: ручная настройка на панели, дистанционное управление по проводам, через Modbus
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV320 1.5 кВт 400В совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Для подключения требуются три фазы питания и заземление. Монтаж выполняется на вертикальной поверхности в щите с достаточным воздушным пространством вокруг корпуса - для теплоотвода. Клеммы для силовых проводов рассчитаны на медные жилы сечением до 4 мм2. Коммуникация осуществляется через RS-485 - используйте экранированный двужильный кабель, массу подключить к шасси устройства. Не допускается установка рядом с источниками высоких помех (частотники большой мощности, сварочные аппараты).

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли или жидкостей - поэтому устройство устанавливается внутри закрытых распределительных щитов. Соответствие нормам IEC 61800-5-1 и EN 61800-3 обеспечивает электромагнитную совместимость в промышленной среде.

Преимущества

• Поддержка широкого диапазона перегрузок - позволяет использовать устройство даже при кратковременных скачках нагрузки
• Высокая частота ШИМ (8 кГц) снижает уровень шума двигателя и уменьшает нагрев
• Интегрированный Modbus RTU упрощает интеграцию в системы автоматизации
• Компактные габариты и малый вес позволяют экономить место в щитовой
• Гибкая система управления: можно задавать параметры как с кнопок на лицевой панели, так и удалённо через PLC

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах или на открытом воздухе из-за степени защиты IP20
• Не рекомендован для питания однофазных двигателей или двигателей постоянного тока
• Требуется стабильное питание - отклонения выше +-10% по напряжению или +-0,05% по частоте могут вызвать отказ
• Не имеет встроенного тормозного модуля - для быстрого останова двигателя потребуется внешний тормозной резистор
• Не подходит для длительной работы на максимальной мощности более 4,2 кВт - возможен перегрев и отключение

Примеры использования

• Вентиляционная система: регулировка скорости вентилятора по давлению в помещении через аналоговый вход
• Линия производства: управление скоростью конвейера по сигналу от PLC через Modbus
• Насосная станция: плавный запуск и поддержание давления в трубопроводе с помощью PID-регулятора
• Обработка металла: точная настройка оборотов шпинделя станка по программе

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Настройте параметры защиты по току и времени перегрузки согласно характеристикам вашего двигателя
• Используйте входы DI для функций “Запуск”, “Стоп” и “Выбор скорости” - это упрощает управление без ПЛК
• Для долгой службы следите за температурой внутри щита - оптимальный диапазон +5…+40 C
• Если планируете использование Modbus - заранее подготовьте адрес устройства и протокол передачи данных
• Не забудьте про заземление корпуса - это обязательное условие безопасной эксплуатации
