Преобразователь частоты STV320 30 кВт 400В | STV320D30N4 SE APC

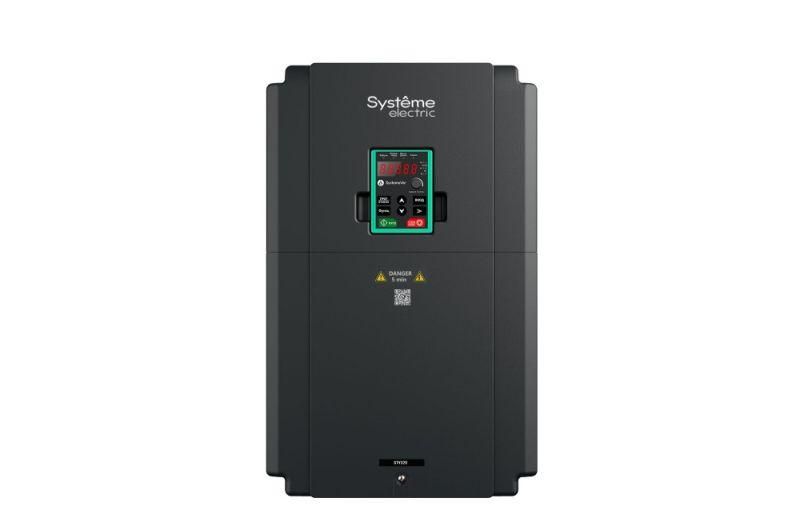

Преобразователь частоты STV320 30 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель STV320 обеспечивает стабильную работу при нагрузках до 30 кВт, имеет встроенный Modbus-интерфейс и рассчитана на установку в шкафах с защитой IP20.

Назначение и область применения

Преобразователь частоты STV320 30 кВт 400В предназначен для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать и останавливать оборудование, снижает пиковые нагрузки на сеть и экономит энергию за счёт соответствия реальной потребности. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ и других устройствах с изменяемой механической нагрузкой. Подходит для работы в промышленных условиях - в цехах, на производствах, в логистических комплексах.

Технические характеристики

• Номинальная мощность: 30 кВт (G-тип - повышенная перегрузочная способность)
• Выходной ток: 60 А
• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая частота сети: 50/60 Гц +-0,05%
• Допустимое отклонение напряжения: +-10% от 400 В
• Способ модуляции: ШИМ, несущая частота 4 кГц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Аналоговые входы/выходы: 2 / 2
• Цифровые входы: 5
• Цифровые выходы: 2
• Интерфейсы связи: один порт RS-485 с протоколом Modbus RTU
• Габариты: 250 × 202 × 400 мм
• Вес: 15,5 кг
• Срок гарантии: 2 года

Совместимость и монтаж

Преобразователь частоты STV320 30 кВт 400В совместим с большинством трёхфазных асинхронных двигателей мощностью до 30 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Устройство устанавливается внутри распределительного щита - из-за степени защиты IP20 внешняя среда должна быть сухой и свободной от пыли и брызг. Клеммы для силовой части и управления расположены снизу и сверху корпуса. Обязательно соблюдайте посадочные размеры: габариты 250×202×400 мм требуют минимум 300 мм свободного пространства вокруг для теплоотвода. Подключение проводов - к винтовым зажимам; момент затяжки - согласно руководству. Интерфейс Modbus через RS-485 позволяет интегрировать STV320 в системы SCADA и PLC.

Безопасность и стандарты

Преобразователь частоты STV320 30 кВт 400В соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними алгоритмами. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных зон. Работа возможна только в помещениях с контролируемой температурой (0…+45 C) и влажностью до 90% без конденсации.

Преимущества

• Высокая перегрузочная способность G-типа - надёжная работа даже при кратковременных скачках момента
• Поддержка Modbus RTU - простая интеграция в существующую автоматизацию
• Жесткая стабилизация параметров сети - допуск по напряжению и частоте +-0,1% и +-0,05% соответственно
• Гибкое управление: можно задавать параметры вручную, дистанционно или через интерфейс
• Энергоэффективность: снижение энергопотребления на 20–40% по сравнению с клапанами или дросселями

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 исключает использование на улице или в сырых местах
• Не подходит для однофазных сетей - требует именно трёхфазное питание 380–440 В
• Запрещено применение во взрывоопасных зонах (не имеет ATEX)
• Максимальная выходная мощность 60 кВт - нельзя использовать для двигателей выше 30 кВт длительно, даже при кратковременной перегрузке
• Требуется принудительная вентиляция при работе в закрытых шкафах при температуре выше +35 C

Примеры использования

• Вентиляционная система: регулирует скорость вентилятора в зависимости от давления в воздуховоде
• Насосная станция: плавно меняет подачу воды по сигналу от датчика уровня
• Ленточный конвейер: запуск без ударных нагрузок, точная синхронизация со смежными участками
• Токарный станок: изменение оборотов шпинделя в зависимости от материала и инструмента
• Компрессор: выключение при достижении нужного давления вместо постоянной работы

Практические советы

• Выбирая преобразователь частоты STV320 30 кВт 400В, проверьте, что двигатель имеет ту же номинальную мощность - не более 30 кВт
• Для долгой службы используйте фильтры на входе, если сеть содержит высшие гармоники
• Настройка через Modbus предпочтительнее ручной - она сохраняет параметры и позволяет удалённо диагностировать отказы
• Обязательно проведите тестовый запуск без нагрузки перед вводом в эксплуатацию
• При монтаже в шкафу оставьте 100 мм свободного пространства сверху и сзади для воздушного охлаждения
• Не забудьте подключить заземление - это обязательное условие для безопасной работы STV320
