Преобразователь частоты STV320 90 кВт 400В | STV320D90N4 SE APC

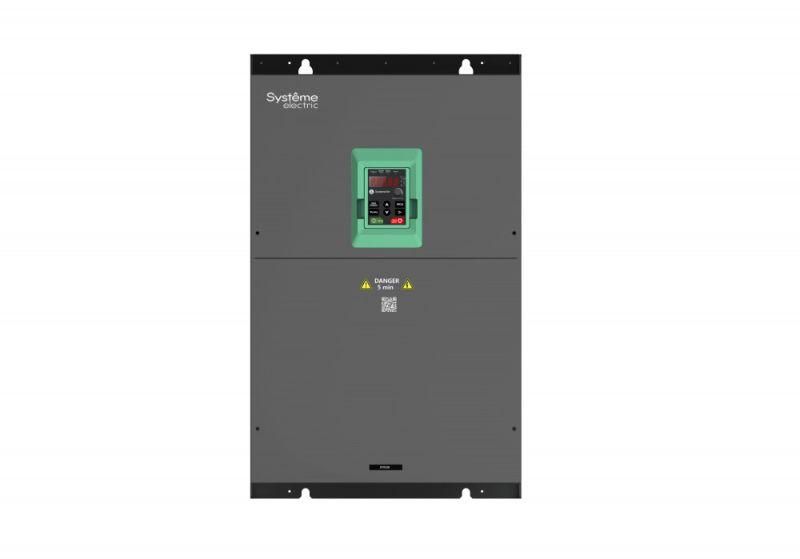

Преобразователь частоты STV320 90 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 90 кВт. Артикул stv320d90n4 предназначен для промышленных применений с жесткими требованиями к стабильности и надёжности работы.

Назначение и область применения

Преобразователь частоты STV320 90 кВт 400В используется для управления скоростью вращения электродвигателей путём изменения частоты и напряжения на выходе. Подходит для оборудования с переменной нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ, системы автоматизации производства. Применяется в промышленных зонах с сетью 400 В, где требуется энергоэффективность и плавный запуск двигателя.

Технические характеристики

• Номинальная мощность: 90 кВт (G-тип - повышенная перегрузочная способность)
• Выходной ток: 180 А
• Напряжение питания: 380–440 В (трёхфазное, допуск +-15%/+10%)
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 400 Гц
• Максимальная выходная мощность при линейной нагрузке: 180 кВт
• Необходимая несущая частота ШИМ: 4 кГц
• Перегрузочные возможности G-типа:
  • 150% от номинала - до 60 секунд
  • 180% - до 10 секунд
  • 200% - до 1 секунды
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Аналоговые входы: 2 (например, для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 5 (для команд старта/останова, переключения скоростей)
• Аналоговые выходы: 2 (для передачи сигнала состояния, температуры, частоты)
• Цифровые выходы: 2 (сигналы аварии, готовности, контроля)
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Способ задания параметров: ручной (панель), дистанционный (кнопки), через интерфейс (PLC)
• Отклонение симметрии сети: ≤0,05% по частоте, ≤0,1% по напряжению
• Габариты: 338 × 329,2 × 554 мм
• Вес: 45 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV320 90 кВт 400В совместим с большинством трёхфазных асинхронных двигателей мощностью до 90 кВт. Для установки требуется свободное место с хорошей вентиляцией - корпус не имеет защиты от пыли и влаги (IP20), поэтому устанавливается внутри шкафа управления. Монтаж выполняется на вертикальной поверхности с соблюдением минимальных зазоров: 100 мм сверху и снизу, 50 мм с боков. Кабели питания и двигателя должны быть экранированными, заземление - обязательно. Подключение к сети осуществляется через автоматический выключатель и контактор (не входят в комплект).

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных систем управления. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними алгоритмами. Отсутствие защиты от внешних воздействий (IP20) требует обязательного размещения в закрытом электрошкафе.

Преимущества

• Высокая перегрузочная способность G-типа позволяет работать с тяжёлыми технологическими циклами (например, сдвиговые механизмы, дробилки).
• Поддержка Modbus RTU обеспечивает простую интеграцию в SCADA и PLC-системы.
• Два аналоговых входа и два выхода позволяют гибко настраивать управление без дополнительных модулей.
• Низкий уровень помех за счёт стабилизированной несущей частоты ШИМ 4 кГц.
• Энергосбережение за счёт адаптивного регулирования скорости под реальную нагрузку.

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от пыли, влаги, брызг.
• Не рекомендован для работы с однофазными двигателями или постоянным током.
• Запрещено использовать в средах с высокой концентрацией проводящей пыли, химических паров или взрывоопасных веществ.
• Максимальная частота 400 Гц подходит для высокоскоростных задач, но не для всех типов двигателей - проверьте совместимость с конкретной моделью ЭД.
• Не содержит встроенного тормозного резистора - для быстрого торможения нужен внешний элемент.

Примеры использования

• Вентиляция в производственных цехах - плавное изменение оборотов в зависимости от температуры.
• Насосные станции - регулирование давления в трубопроводе без клапанов.
• Ленточные конвейеры - согласование скорости с производительностью линии.
• Обработка металла - точное управление шпинделями станков с ЧПУ.
• Компрессоры - снижение потребления энергии при низкой нагрузке.

Практические советы

• Выбирая преобразователь частоты STV320 90 кВт 400В, убедитесь, что двигатель рассчитан на работу с частотным питанием - обычные модели могут перегреваться.
• Длина кабеля между преобразователем и двигателем не должна превышать 100 метров без фильтра - выше - используйте dV/dt-фильтр.
• Настройка параметров через Modbus удобнее всего ведётся через HMI или программатор типа TIA Portal, Codesys.
• При первом запуске выполните автонастройку двигателя (P-ID) - это повысит эффективность и снизит риск перегрузки.
• Регулярно проверяйте состояние радиаторов и вентиляторов - забившаяся пыль в шкафу снижает долговечность устройства.
• Артикул stv320d90n4 - единственный вариант этой мощности в серии SystemeVar; другие модели имеют другую мощность или исполнение.
