Преобразователь частоты STV600 90 кВт 400В | STV600D90N4 SE APC

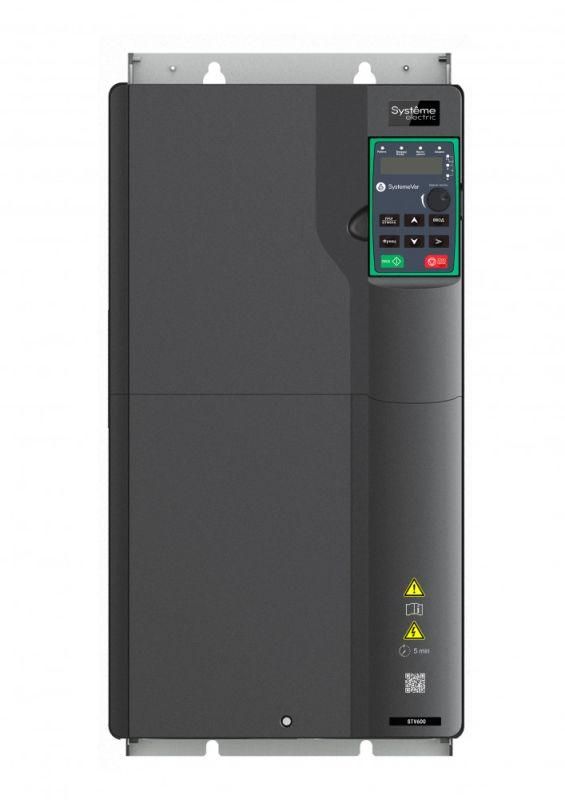

Преобразователь частоты 90 кВт 400В SE от бренда Systeme Electric (арт. stv600d90n4) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах - особенно там, где важна энергоэффективность, например, в насосах и вентиляторах.

Назначение и область применения

Преобразователь частоты 90 кВт 400В SE используется для управления двигателями мощностью до 90 кВт в системах с переменной нагрузкой. Особенно эффективен в насосных станциях, вентиляционных комплексах, конвейерах и компрессорах. Благодаря поддержке скалярного и векторного управления без датчиков обратной связи, обеспечивает стабильную работу даже при изменении момента нагрузки. Также имеет специальные алгоритмы для насосных и вентиляторных применений, включая функцию «пожарный режим» - автоматическое повышение мощности при аварийном вызове.

Технические характеристики

• Номинальная мощность: 90 кВт (кратковременная перегрузка до 110% - 60 секунд)
• Номинальный выходной ток: 180 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Питание: 3 фазы, 380–440 В (+-15%/+10%), 50/60 Гц
• Допустимые отклонения: по напряжению +-0,1%, по частоте сети +-0,05%
• Степень защиты: IP20 - только для внутренней установки в шкафу
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы связи: встроенный Modbus RTU через RS-485
• Аналоговые входы: 2 (0…10 В / 4…20 мА)
• Аналоговые выходы: 2 (0…10 В / 4…20 мА)
• Цифровые входы: 6 (из них 1 можно использовать как счетчик импульсов)
• Цифровые выходы: 1 (реле)
• Релейные выходы: 1 (или 2 - для моделей после 15.03.2023 с маркировкой QCPASS)
• Габариты: 282×560×263,7 мм
• Вес: 18 кг
• Температурный диапазон: -10C … +50C (при +40C и ниже - сохраняет номинальную мощность)
• Печатные платы: конформное покрытие класса 3С3 (EN 60721-3-3)

Совместимость и монтаж

Преобразователь частоты 90 кВт 400В SE рассчитан на встраивание в силовой шкаф управления. Возможны два варианта монтажа: настенный и фланцевый. Установка вне шкафа запрещена из-за степени защиты IP20 - устройство не защищено от пыли и влаги. Для удобства обслуживания предусмотрена съемная LED-панель оператора. По желанию можно заменить её на выносную LCD-панель SEOP-1205. Есть два слота для расширения функционала: можно установить платы для дополнительных интерфейсов (PROFIBUS, PROFINET, CANopen) или расширения I/O (SEOP-1628, SEOP-1630).

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Однако встроенного EMC-фильтра и DC-реактора нет - их необходимо устанавливать отдельно при работе в чувствительных сетях или рядом с другими оборудованием. Конформное покрытие плат обеспечивает надежную работу в условиях повышенной влажности и загрязнённости внутри шкафа.

Преимущества

• Поддержка двух режимов управления - скалярного и векторного - позволяет адаптировать устройство под широкий спектр задач
• Функция «пожарный режим» обеспечивает принудительный вывод на максимальную мощность при необходимости
• Гибкая система расширения через два слота позволяет легко добавить нужные интерфейсы без внешних контроллеров
• Конформное покрытие плат увеличивает долговечность в агрессивных промышленных средах
• Поддержка программного обеспечения SystemeVAR Studio упрощает настройку, диагностику и мониторинг работы

Ограничения применения

• Не допускается установка вне электрошкафа - степень защиты IP20 исключает использование в открытой среде
• Отсутствие встроенного EMC-фильтра требует обязательной установки внешнего фильтра при наличии чувствительной аппаратуры поблизости
• DC-реактор и моторный дроссель также должны быть установлены отдельно - они влияют на качество питания и снижают гармонические искажения
• Максимальная температура окружающей среды +50C - при длительной работе выше +40C возможна снижение номинальной мощности
• Релейный выход - один базовый, второй доступен только в новых версиях (после 15.03.2023); проверьте маркировку QCPASS на упаковке

Примеры использования

• Насосная станция водоснабжения - регулирование давления по сигналу от датчика давления через аналоговый вход
• Вентиляционная система крупного цеха - автоматическая подстройка оборотов в зависимости от уровня CO₂
• Производственный конвейер - плавный пуск и остановка для предотвращения механических ударов
• Автоматизация системы противопожарной защиты - активация «пожарного режима» по сигналу от пожарной сигнализации

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допустимый диапазон 380–440 В, но лучше работать около 400 В для оптимальной эффективности
• Обязательно установите внешний EMC-фильтр и DC-реактор, если оборудование работает рядом с PLC, ЧПУ или другим чувствительным контроллером
• Для удалённой настройки используйте программу SystemeVAR Studio - она позволяет загружать профили, просматривать историю ошибок и экспортировать данные
• При использовании аналогового входа для управления скоростью - выбирайте сигнал 4–20 мА вместо 0–10 В: он менее подвержен помехам
• Если нужны дополнительные релейные выходы - заказывайте плату SEOP-1630; для цифровых входов - SEOP-1628
• Проверьте наличие маркировки QCPASS на упаковке - только такие модели имеют два релейных выхода
• При установке в шкаф обеспечьте минимальный зазор 10 см вокруг устройства для лучшей теплоотдачи
