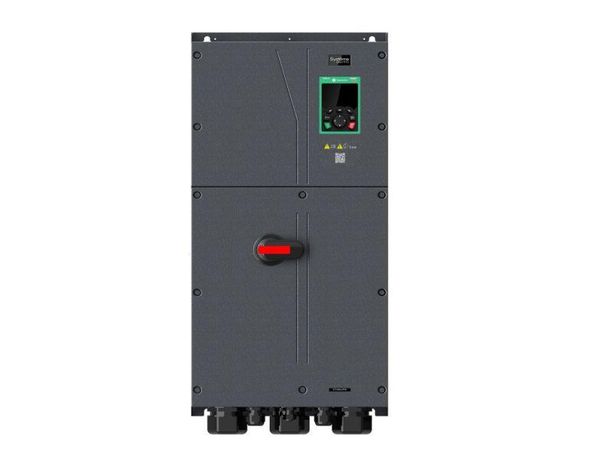

Преобразователь частоты STV900 G-тип: 90 кВт (P-тип: 110 кВт) 400В IP55 | STV900D90N4-IP55 SE APC

Преобразователь частоты STV900 90 кВт 400В IP55 SE (P-тип: 110 кВт) предназначен для точного регулирования скорости и момента трёхфазных асинхронных и синхронных двигателей в промышленных системах. Бренд Systeme Electric и артикул stv900d90n4-ip55 указывают на серию SystemeVar - надёжные устройства для жестких условий эксплуатации.

Назначение и область применения

Преобразователь частоты STV900 используется для управления электродвигателями мощностью до 90 кВт (G-тип) и до 110 кВт (P-тип) в промышленных системах, где требуется изменение скорости вращения. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других механизмов с переменной нагрузкой. Обеспечивает энергоэффективность за счёт снижения потребления при неполной нагрузке.

Технические характеристики

• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Номинальный выходной ток: 180 А (G-тип), 215 А (P-тип)
• Номинальная мощность двигателя: 90 кВт (G-тип), 110 кВт (P-тип)
• Выходная мощность при линейной нагрузке: до 180 кВт
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность:
  • G-тип: 150% × 60 с, 180% × 10 с, 200% × 1 с
  • P-тип: 120% × 60 с
• Необходимая частота ШИМ: 2 кГц
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Рабочая температура: –10 C ... +50 C; при +40 C и ниже - без потери номинальной мощности
• Управление: скалярное и векторное (с обратной связью и без)
• Поддерживаемые типы двигателей: асинхронные и синхронные
• Аналоговые входы: 1 (0...10 В или 4...20 мА)
• Цифровые входы: 6 (изолированные, 24 В DC)
• Аналоговый выход: 1 (0...10 В или 4...20 мА)
• Цифровые выходы: 1 (реле, 250 В AC / 30 В DC)
• Коммуникация: Modbus RTU через порт RS-485
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса C3 (EN 61800-3), рубильник для отключения сети
• Защита: STO (Safe Torque Off), уровень SIL2
• Покрытие печатных плат: Class 3C2 (EN 60721-3-3) - повышенная устойчивость к влаге и химикатам
• Габариты: 370×380×788 мм
• Вес: 64 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей, соответствующих по мощности и току. Для монтажа необходима установка в закрытом шкафу с принудительной вентиляцией при температуре выше +40 C. Клеммы для подключения питания и двигателя расположены сверху и снизу корпуса - обеспечивается удобство проводки. Встроенный рубильник позволяет безопасно отключить питание без внешних аппаратов. Установка требует соблюдения минимальных зазоров: 100 мм спереди для доступа к панели, 50 мм с боков и сзади для теплоотвода. Монтаж выполняется на вертикальной плоскости, допускается горизонтальное положение только при согласовании с производителем.

Безопасность и стандарты

• Соответствие EN 61800-3 (EMC, класс C3)
• Соответствие EN 60721-3-3 (защита покрытий плат)
• Встроенная функция STO (Safe Torque Off) - соответствие ISO 13849-1, уровень SIL2
• Соблюдаются требования IEC 61800-5-1 (электробезопасность)

Преимущества

• Встроенный DC-реактор снижает высшие гармоники, продлевает жизнь конденсаторов и уменьшает помехи в сети
• ЭМС-фильтр класса C3 исключает необходимость в дополнительном фильтре в большинстве промышленных объектов
• Трёхслотовый модульный интерфейс позволяет расширять функционал: добавлять энкодеры, PLC, дополнительные IO, карты 24 В DC
• Поддержка векторного управления без обратной связи - экономия на датчиках при сохранении точности
• Работа в четырёх квадрантах - возможность рекуперативного торможения (не требует внешней системы торможения)
• Покрытие плат класса 3C2 повышает долговечность в агрессивных средах (пыль, влага, масла)

Ограничения применения

• Не предназначена для работы при температуре выше +50 C без снижения мощности
• При использовании P-типа (110 кВт) нельзя рассчитывать на кратковременную перегрузку 200%, как у G-типа
• Нет встроенного тормозного резистора - для активного торможения нужен внешний резистор
• Один аналоговый выход - недостаточно для сложных систем с несколькими сигналами обратной связи
• Отсутствуют Ethernet, Profibus, CANopen - только Modbus RTU, что ограничивает интеграцию в современные SCADA-системы без шлюзов
• Запрещено применение во взрывоопасных зонах - степень защиты IP55 не является взрывозащищённой

Примеры использования

• Вентиляционные системы: автоматическое регулирование оборотов в зависимости от давления
• Конвейерные линии: плавный запуск и остановка, синхронизация нескольких приводов
• Насосные станции: поддержание постоянного давления в трубопроводе
• Оборудование для переработки пластмасс: контроль скорости экструдера
• Лифты и подъёмники: работа в четырёх квадрантах позволяет эффективно использовать энергию торможения

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для оборудования с частыми пиковыми нагрузками (например, дробилки); P-тип оптимален для длительной работы на предельной мощности (например, вентиляторы)
• При монтаже используйте кабели с медными жилами сечением не менее 35 мм2 для фаз и 16 мм2 для заземления
• Для подключения энкодера или PLC используйте один из трёх слотов - заранее выберите подходящую карту (например, SE-ENCODER или SE-DI/O)
• Настройка параметров возможна через кнопки на лицевой панели, через Modbus RTU или специализированное ПО (SystemeConfigurator)
• Проверьте наличие напряжения на входе перед первым запуском - устройство не имеет внутреннего предохранителя
• При работе в условиях высокой влажности или пыли - периодически проверяйте состояние воздушных фильтров вентиляции
