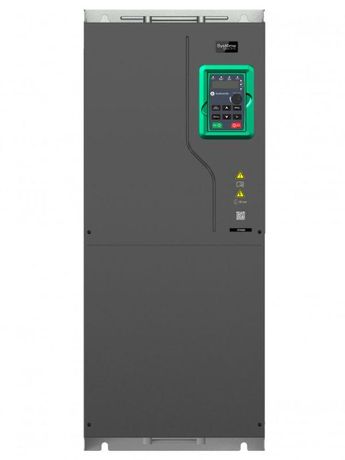

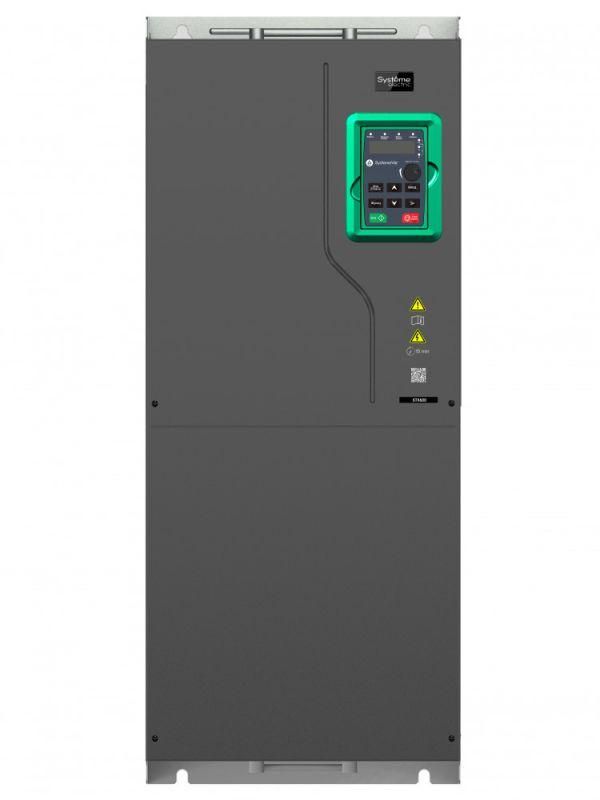

Преобразователь частоты STV600 200 кВт 400В | STV600C20N4 SE APC

Преобразователь частоты STV600 200 кВт 400В от Systeme Electric предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 200 кВт. Этот преобразователь частоты STV600 200 кВт 400В применяется в системах водоснабжения, вентиляции и других промышленных процессах, где важна энергоэффективность и стабильность работы. Артикул stv600c20n4 соответствует модели из серии SystemeVar.

Назначение и область применения

Преобразователь частоты STV600 200 кВт 400В используется для управления двигателями в насосных станциях, вентиляционных системах, конвейерах и другом оборудовании с переменной нагрузкой. Он обеспечивает плавный запуск, снижение пиковых токов и экономию электроэнергии за счёт адаптации скорости вращения под реальные потребности системы. Подходит для промышленных объектов с жесткими требованиями к надёжности и автоматизации.

Технические характеристики

• Напряжение питания: 3 фазы, 400 В (допустимый диапазон: 340–440 В)
• Номинальная выходная мощность: 200 кВт (кратковременная перегрузка до 380 кВт на 60 секунд)
• Номинальный выходной ток: 380 А
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц +-5%
• Управление: скалярное и векторное (без энкодера)
• Степень защиты: IP20 (только для внутренней установки в шкаф)
• Температурный диапазон: от -10C до +50C (при температуре выше +40C снижаются номинальные параметры)
• Интерфейсы связи: встроенный Modbus RTU через RS-485
• Цифровые входы: 6
• Аналоговые входы: 2
• Цифровые выходы: 1
• Аналоговые выходы: 2
• Релейные выходы: 2 (только для устройств, выпущенных после 15 марта 2023 г.)
• Габариты: 338×554×326,2 мм
• Вес: 53 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV600 200 кВт 400В рассчитан на встраивание в силовой шкаф управления. Установка возможна двумя способами: настенным или фланцевым креплением. Для правильной сборки требуется свободное пространство вокруг корпуса для вентиляции - минимум 100 мм спереди и по бокам. Отсутствие встроенного DC-реактора и моторного дросселя требует внешнего подключения этих элементов при наличии проблем с помехами или длинными кабелями двигателя. Кабели питания и управления следует прокладывать раздельно, чтобы исключить влияние высоких частот на сигналы управления.

Безопасность и стандарты

• Электромагнитная совместимость: соответствие классу C3 по EN 61800-3 (встроенный EMC-фильтр)
• Конформное покрытие печатных плат: Class 3C3 по EN 60721-3-3 (защита от влаги и загрязнений внутри шкафа)
• Поддержка стандарта IEC 61800-5-1 для безопасности цепей управления

Преимущества

• Встроенный модуль Modbus позволяет легко интегрировать устройство в SCADA-системы без дополнительных плат
• Два слота для расширения функционала позволяют добавить PROFIBUS, PROFINET, CANopen или увеличенное количество дискретных/релейных входов/выходов
• Поддержка пожарного режима - возможность принудительного повышения скорости до максимума при сигнале от системы противопожарной защиты
• Настройка параметров через съемную панель оператора (LED или опционально LCD SEOP-1205)
• Программное обеспечение SystemeVAR Studio упрощает настройку, диагностику и мониторинг в реальном времени
• Высокая точность регулирования частоты (симметрия сети ≤0,05% по частоте, ≤0,1% по напряжению)

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует обязательного размещения в закрытом шкафу
• Отсутствие встроенного реактора и дросселя ограничивает использование при длинах кабелей более 50 метров без дополнительной фильтрации
• Работа при температуре выше +40C снижает допустимую мощность - необходимо усиливать охлаждение шкафа
• Не поддерживает работу с синхронными двигателями или двигателями с энкодером (нет входа для обратной связи)
• Релейные выходы в количестве двух есть только у устройств, произведенных после 15 марта 2023 года - проверьте маркировку QCPASS на упаковке

Примеры использования

• Автоматизация насосных станций водоснабжения - поддержание постоянного давления в трубопроводе
• Вентиляционные системы крупных производственных помещений - изменение оборотов в зависимости от уровня CO₂
• Линии производства с дозированием материалов - согласование скорости конвейера с расходом сырья
• Оборудование для пожаротушения - активация пожарного режима при получении сигнала от пожарной сигнализации

Практические советы

• Перед первым запуском используйте программу SystemeVAR Studio - она автоматически предложит базовые параметры для типового насосного или вентиляторного контура
• Если кабель двигателя длиннее 50 м, обязательно установите внешний dV/dt-фильтр или выходной дроссель
• Для удалённого управления подключите выносную LCD-панель SEOP-1205 - удобнее, чем работа с кнопками на корпусе
• При использовании нескольких преобразователей частоты STV600 в одном шкафу соблюдайте минимальный шаг между устройствами - рекомендовано 150 мм
• Проверьте наличие маркировки QCPASS на упаковке - это гарантирует наличие двух релейных выходов вместо одного
• Не забудьте подключить заземление - даже при IP20 это обязательное условие для безопасной эксплуатации
