Преобразователь частоты STV600 90 кВт 400В с DC реакт. | STV600D90N4L1 SE APC

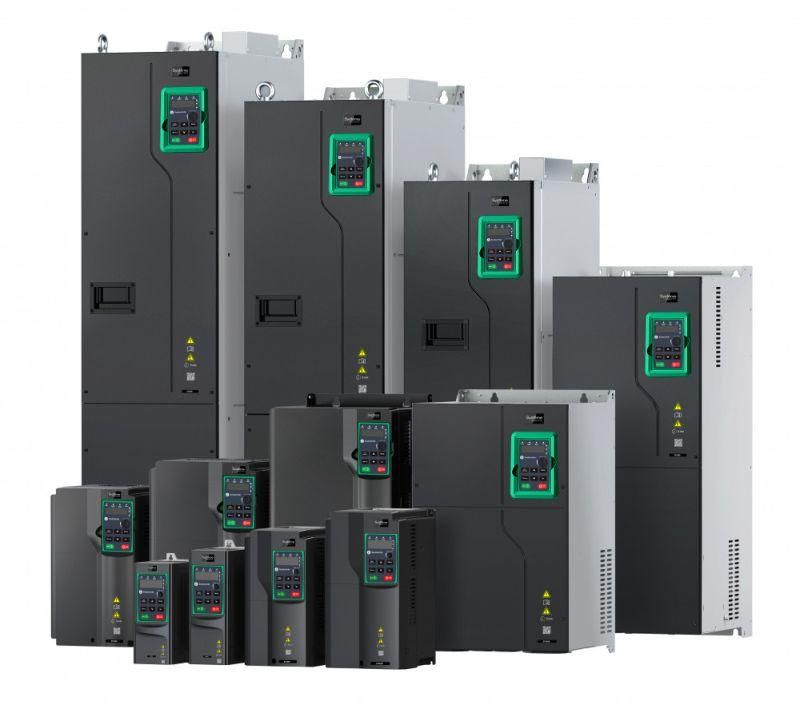

Преобразователь частоты 90 кВт 400В с реактором DC/входным SE от бренда Systeme Electric (артикул stv600d90n4l1) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах - особенно там, где важна энергоэффективность, например, в насосах и вентиляторах. Устройство оснащено встроенным DC-реактором и поддерживает модульное расширение функций через два слота.

Назначение и область применения

Преобразователь частоты 90 кВт 400В с реактором DC/входным SE используется для управления двигателями в системах с переменной нагрузкой: водоснабжение, канализация, кондиционирование, промышленные вентиляторы, конвейеры и другие механизмы с центробежными характеристиками. Особенно эффективен в режимах постоянного давления или расхода. Подходит для работы в закрытых шкафах управления в промышленных помещениях. Не предназначен для питания однофазных устройств или двигателей меньшей мощности без необходимости в высокой точности регулирования.

Технические характеристики

• Номинальная мощность: 90 кВт (кратковременная перегрузка до 110% - 60 секунд)
• Выходной ток: 180 А
• Напряжение сети: 3×400 В +-15…+10% (рабочий диапазон 380–440 В)
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - только для внутренней установки в электрошкаф
• Аналоговые входы/выходы: 2 входа / 2 выхода
• Цифровые входы: 6
• Цифровые выходы: 1 дискретный + 1 реле (2 реле - только для серий, выпущенных после 15.03.2023)
• Интерфейсы связи: Modbus RTU (встроен), дополнительно поддерживаются PROFIBUS DP, PROFINET, CANopen (через опциональные платы)
• Подключение: один порт RS-485
• Габариты: 282 × 560 × 263,7 мм
• Вес: 24 кг
• Температурный диапазон: -10 C … +50 C (при температуре выше +40 C снижаются номинальные возможности)
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - защищает от влаги и загрязнений внутри шкафа

Совместимость и монтаж

Преобразователь частоты 90 кВт 400В с реактором DC/входным SE рассчитан на встраивание в силовой шкаф управления. Возможны два способа крепления: настенный и фланцевый. Для обеспечения надлежащего теплоотвода требуется минимум 100 мм свободного пространства сверху и снизу. Встроенный DC-реактор снижает гармонические искажения в сети, поэтому внешний входной реактор не нужен. Отдельно следует отметить: устройство не имеет встроенного ЭМС-фильтра - при чувствительном оборудовании рядом рекомендуется установить внешний фильтр. Кабели питания и управления должны быть экранированными, особенно сигналы аналоговых входов.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности IEC/EN 61800-5-1 и EMC IEC/EN 61800-3. Конформное покрытие печатных плат повышает отказоустойчивость в условиях повышенной влажности или запылённости внутри шкафа. Сертификаты качества подтверждают соответствие нормам для промышленного оборудования. Не предназначен для установки вне помещений или во взрывоопасных зонах.

Преимущества

• Встроенный DC-реактор снижает уровень помех в сети без дополнительных компонентов
• Поддержка двух типов управления - скалярного и векторного - позволяет адаптировать работу под разные типы нагрузок
• Два слота для расширения позволяют легко добавить интерфейсы (PROFIBUS, PROFINET) или увеличить количество входов/выходов
• Съемная LED-панель оператора удобна для настройки и диагностики без вскрытия шкафа
• Поддержка специальных функций: пожарный режим, автоматическое снижение мощности при перегреве, мягкий пуск и торможение
• Бесплатное ПО SystemeVAR Studio упрощает первичную настройку, программирование и удаленную диагностику

Ограничения применения

• Не работает без установки в электрошкаф - степень защиты IP20 исключает использование на открытом воздухе или в сыром помещении
• Отсутствие встроенного ЭМС-фильтра требует дополнительных мер при работе рядом с чувствительной аппаратурой
• Максимальная рабочая температура +50 C - при длительной эксплуатации выше +40 C необходимо снижать нагрузку
• Нет встроенного моторного дросселя - при длинных кабелях (>50 м) возможны импульсные перенапряжения на двигателе, рекомендуется использовать выходной дроссель
• Реле выходов есть только в новых версиях (после 15.03.2023); старые модели имеют только один дискретный выход

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе путем изменения оборотов насоса
• Вентиляция крупного производственного цеха: автоматическая адаптация скорости вентиляторов по уровню CO₂
• Линии производства: согласование скорости конвейера с производительностью технологического оборудования
• Пожарные системы: активация пожарного режима - принудительный вывод на максимальную мощность при сигнале тревоги

Практические советы

• Перед монтажом проверьте наличие круглой метки QCPASS на упаковке - она указывает на наличие двух реле выходов
• Для долгой службы избегайте установки рядом с источниками тепла (трансформаторы, нагреватели)
• Используйте медные кабели сечением не менее 35 мм2 для фазных проводов и 16 мм2 для заземления
• Настройку начинайте через ПО SystemeVAR Studio - проще и безопаснее, чем через панель
• Если двигатель расположен более чем на 50 метрах от преобразователя - обязательно установите выходной дроссель
• При использовании Modbus - используйте терминирующие резисторы на конце шины для стабильной передачи данных
